إعادة هيكلة ديناميكية لكبريتيدات النيكل لتفاعل تطور الهيدروجين الكهروكيميائي Dynamic restructuring of nickel sulfides for electrocatalytic hydrogen evolution reaction
تم التعرف على الكالكوجينيدات المعدنية الانتقالية كعوامل تحفيز كهربائية منخفضة التكلفة وفعالة لتعزيز تفاعل تطور الهيدروجين في الوسائط القلوية. ومع ذلك، لا تزال عملية تحديد المواقع النشطة والآلية التحفيزية الأساسية غامضة. في هذا العمل، نستخدم مطيافية امتصاص الأشعة السينية أثناء التشغيل ومطيافية الإلكترون الضوئي تحت ضغط قريب من البيئة لتوضيح أن NiS يخضع لانتقال طور في الموقع إلى طور مختلط بشكل وثيق منو NiO، مما يولد مواقع ثنائية نشطة للغاية ومتآزرة فيالواجهة. النيكل على الواجهة هو الموقع النشط لتفكك الماء والامتزاز بينما تعمل الواجهة S كموقع نشط لـ الامتزاز و التطور. وبناءً عليه، التكوين في الموقع لـتتيح الواجهات لمحفزات NiS الكهربائية تحقيق جهد زائد قدره فقطعند كثافة تيارأبرز عملنا أن كيمياء الكالكوجينيدات المعدنية الانتقالية ديناميكية للغاية، وأن التحكم الدقيق في ظروف العمل قد يؤدي إلى التكوين في الموقع للأنواع الحفازة التي تعزز أدائها الحفاز.
تحليل الماء بالكهرباء المدعوم بالطاقة المتجددة لإنتاج الهيدروجين الأخضر يُعتبر على نطاق واسع مسارًا واعدًا نحو مستقبل طاقة نظيفة ومستدامة عالميًا.المفتاح لتمكين هذه التكنولوجيا هو تطوير محفزات كهربائية منخفضة التكلفة وعالية الكفاءة لتسريع تفاعلات تحليل الماء، أي تفاعل تطور الأكسجين (OER) وتفاعل تطور الهيدروجين (HER).على وجه الخصوص، حظي تصميم المحفزات الكهربائية عالية الأداء لتفاعل تقليل الهيدروجين في الظروف القلوية باهتمام مكثف، لأن التحليل الكهربائي للماء القلوي هو الطريق الأكثر استخدامًا في الصناعة، كما أن تفاعل تقليل الهيدروجين القلوي هو أيضًا خطوة رئيسية في عملية الكلور-قلوي.. ومع ذلك، لا تزال تفاعل الهيدروجين القلوي يعاني من بطء في الديناميكا الحركية مقارنةً بتلك في الوسط الحمضي حل، بسبب خطوة تفكك الماء الإضافية (خطوة فولمر: من أجل تزويد الممتصمتوسط لللاحقجيلإن تفكك الماء له حاجز تنشيط أعلى ويعتبر الخطوة المحددة لمعدل التفاعل التي تحد من التفاعل الكلي.حتى المحفزات القائمة على البلاتين المتطورة تظهر نشاطًا أقل في تفاعل تطور الهيدروجين بحوالي مرتبتين من حيث الحجم في الوسط القلوي مقارنة بالوسط الحمضي.تم إحراز تقدم كبير لتحسين نشاط HER للبلاتين والمعادن النبيلة الأخرى في البيئات القلوية من خلال بناء هياكل غير متجانسة ذات مواقع نشطة مزدوجة، على سبيل المثال،، حيث أن يعمل كمنشط لتسريع تفكك الماءتحسين نشاط المعادن الثمينة القائمة على
لقد كانت المحفزات ذات موقع نشط واحد تمثل تحديًا بشكل رئيسي بسبب علاقات القياس في طاقة تشكيل الوسائط، مما يؤثر ليس فقط على تفاعل تقليل الهيدروجين ولكن أيضًا على تفاعل الأكسدة (OER) وتفاعل اختزال الأكسجين (ORR).تقدم المحفزات ذات المواقع النشطة المزدوجة آليات تفاعل بديلة قد تكسر مثل هذه العلاقات المتدرجة، مما يوفر فرصة أكبر لتحقيق أداء تحفيزي أفضل، مقارنةً بالمحفزات ذات الموقع النشط الواحد..
ومع ذلك، فإن ندرة وارتفاع تكلفة مواد مجموعة البلاتين تحد من تطبيقها على نطاق واسع.في هذا الصدد، ظهرت مؤخرًا المركبات السلفيدية والفوسفيدية والنيتريدية والكربيدية المستندة إلى المعادن الانتقالية الوفيرة في الأرض كعوامل تحفيز كهربائية فعالة من حيث التكلفة لتفاعل الهيدروجين القلوي.تظهر العديد من المحفزات المعتمدة على TM نشاطًا مشابهًا في تفاعل الهيدروجين القلوي كما هو الحال مع مواد مجموعة البلاتين.. بالإضافة إلى ذلك، تم استكشاف التلاعب بالمواد، والعيوب، وهندسة الإجهاد بشكل أكبر لتعديل هيكلها الإلكتروني من أجل تعزيز النشاط والاستقراركبريتيدات النيكل مثل، و لقد جذبت اهتمامًا كبيرًا بسبب نشاطها التحفيزي العالي، بالإضافة إلى الطرق السهلة والقابلة للتوسع للتحضير.على الرغم من هذا التطور السريع في محفزات تفاعل الهيدروجين القلوي، لا تزال آلية التفاعل الأساسية والمواقع النشطة لتفاعل الهيدروجين القلوي، التي تختلف عن تفاعل الهيدروجين الحمضي الموثق جيدًا، قيد النقاش الكبير.علاوة على ذلك، تم إثبات أن المحفزات القائمة على المركبات المعدنية الانتقالية (TM) لتفاعل الأكسدة (OER) تخضع لإعادة بناء هيكلية أو تركيبية، أو حتى تتحول إلى مرحلة جديدة تحت ظروف عمل تفاعل الأكسدة.من ناحية أخرى، تم استكشاف التحويل الهيكلي والكيميائي للعوامل المساعدة تحت ظروف تفاعل الهيدروجين بشكل أقل، وقد تم الافتراض حتى أن العوامل المساعدة لتفاعل الهيدروجين مستقرة خلال عملية تفاعل الهيدروجين.. ومع ذلك، أشارت الأعمال الأخيرة إلى أن قد تخضع بعض كبريتيدات المعادن الانتقالية لانتقال طور تحت ظروف العمل القلوية لتفاعل الهيدروجين.لذلك، فإن المراقبة الفورية للعمليات الحفزية وتحديد المواقع النشطة الحقيقية تحت ظروف تشغيل تفاعل الهيدروجين هي أمر بالغ الأهمية لكشف الآلية الحفزية.
في هذه الدراسة، نقدم توضيحًا متعمقًا لعملية تحويل الطور استنادًا إلى مطيافية امتصاص الأشعة السينية أثناء التشغيل (XAS) ومطيافية رامان أثناء التشغيل تحت ظروف عمل تفاعل الهيدروجين. وجدنا أن أقطاب NiS تشهد تحسينًا كبيرًا في أداء تفاعل الهيدروجين نتيجة لتحول في الموقع إلى طور مختلط من و NiO ، الذي تم التعرف عليه كونه المرحلة الفعالة الحقيقية للحفاز في تفاعل الهيدروجين القلوي. تكشف الدراسات الطيفية الخارجية والتحقيقات النظرية بشكل أكبر أن النيكل على الواجهة (س)يوفر المواقع النشطة لتسريع تفكك الماء بينما السطح الخارجي S (يسهل امتصاص الوسائط الهيدروجينية وترابطها اللاحق لتكوين الهيدروجين الجزيئي. ونتيجة لذلك، يتم تشكيلتظهر نشاطًا متفوقًا في تفاعل تطور الهيدروجين، مما يتطلب جهدًا زائدًا منخفضًا منللوصول إلى كثافة تيارفي اختبارات الأداء لدينا.
النتائج والمناقشة
الانتقال الطوري لـ NiS إلىيحفز نشاط HER المحسن
تم تخليق عينات NiS على ورق الكربون باستخدام طريقة الهيدروحرارية ذات الخطوة الواحدة (الشكل التكميلي 1a). تم تقديم تفاصيل التخليق والتوصيف في قسم الطرق. نمط حيود الأشعة السينية (XRD) الموضح في الشكل 1a وصورة الإلكترون بالأشعة السينية
الشكل 1 | أداء HER وخصائص الهيكلية لمحفز NiS قبل وبعد القياس. أ أنماط XRD لـ NiS الذي تم تصنيعه حديثًا وNiS بعد قياس HER (المعلمة كـ NiS-40). ب Niطيف XPS لـ NiS و NiS بعد قياس HER (مُعَلَّم كـ )، جنبًا إلى جنب مع NiO و كمرجع. ج-منحنيات الاستقطاب لقياس الفولتامترية ذات المسح الخطي المصححة (LSV) لعينة NiS، NiS-10، NiS-20، NiS-30، NiS-40، وNiS-50 التي تم قياسها في
محلول 1 م KOH. NiS-10 و NiS-20 و NiS-30 و NiS-40 و NiS-50 هي عينات NiS بعدوتم قياس الكرونوأمبيرومترية لمدة 50 دقيقة عند -1.00 فولت مقابل RHE، على التوالي.صورة TEM ذات المساحة الكبيرة،صورة TEM عالية الدقة (تظهر اللوحة اليمنى صور FFT لكلا المنطقتين) والتخطيط العنصري المقابل لعينة NiS-40 بعد إجراء قياس الجهد الزمني لمدة 25 ساعة عند كثافة تيار. الطيفية (XPS) للنيكلمستوى النواة في الشكل 1ب يشير إلى أن العينات التي تم تحضيرها تتميز بالشكل السداسي-مرحلة منتظهر صور المجهر الإلكتروني الماسح (SEM) والمجهر الإلكتروني الناقل (TEM) في الشكل التكميلية 1 أن العينات تتكون من جزيئات NiS بحجمتغطية موحدة على ركيزة ورق الكربون.
تم تقييم نشاط الهيدروجين التطبيقي (HER) في 1 م KOH باستخدام نظام ثلاثي الأقطاب (التفاصيل في قسم الطرق). تم إجراء قياسات الفولتمترية الدورية (CV) من أجل ضبط الظروف لتقييم النشاط التحفيزي لـ HER (الشكل التكميلي 2a، b). في الدورة الأولى من العينات التي تم تصنيعها، هناك بداية حادة لكثافة التيار لـ HER عند حوالي -0.30 فولت مقابل RHE، والتي تستمر في الزيادة بشكل ثابت مع استمرار ت polarization العينة إلى إمكانيات سالبة. بعد تلك البداية الحادة لكثافة التيار، يكون ملف CV قابلاً للتكرار في الدورة الثانية، مع حد أعلى للإمكان عند 0.05 فولت مقابل RHE. ومع ذلك، مع تمديد الحد الأعلى للإمكان إلى 0.40 فولت مقابل RHE في و دورات، هناك موجة أكسدة بحد أقصى عند +0.27 فولت مقابل RHE وزيادة كثافة التيار عندما يتم استقطاب العينة إلى إمكانيات سالبة. من المRemarkably، تستمر كثافة التيار في الزيادة بينما تتعرض العينة للكرونوأمبيرومترية عند -1.00 فولت مقابل RHE (الشكل التوضيحي 2c). تظهر قياسات الفولتامترية ذات المسح الخطي (LSV) للعينة بعد قياس الكرونوأمبيرومترية أن كثافة التيار تزداد.مقارنةً بالعينة النقية، هناك أيضًا تحول واضح في بداية الجهد إلى جهد أقل (الشكل التكميلي 2d). توضح هذه الدراسات الكهروكيميائية بوضوح أن التعديلات في الموقع على أقطاب NiS تؤدي إلى زيادة كبيرة في نشاط التحفيز لتفاعل تطور الهيدروجين (HER).
استنادًا إلى هذه الأسس، قمنا بإجراء دراسة أكثر تفصيلًا لظروف الكرونوأمبروغرافيا لأقطاب NiS على نشاطها التحفيزي في تفاعل تقليل الهيدروجين. توضح الشكل 1c منحنيات LSV لـ NiS الذي تم تصنيعه، بالإضافة إلى عينات NiS بعد قياسات الكرونوأمبروغرافيا لمدة 10 و20 و30 و40 و50 دقيقة عند -1.00 فولت مقابل RHE، والموسومة بـ NiS-10 وNiS-20 وNiS-30 وNiS-40 وNiS-50، على التوالي. لتجنب الانحرافات الناتجة عن السقوط الأوم، تم تعديل الجهد بواسطة عامل (الشكل التكميلي 3 أ، ب). يظهر NiS الذي تم تصنيعه حديثًا في البداية نشاطًا منخفضًا في تفاعل تقليل الهيدروجين (HER)، ولكن نشاط HER يزيد تدريجيًا مع مرور وقت قياس الكرونوأمبيرومتر حتى يتم إجراء القياس لمدة 40 دقيقة. يتم ملاحظة اتجاه مشابه لنشاط HER أيضًا عندما يتم تطبيع كثافة التيار بواسطة المساحة السطحية النشطة كهربائيًا (ECSA) (الأشكال التكميلية 4 و 5). كما هو موضح في الشكل 1 ج، يظهر عينة NiS-40 نشاطًا عاليًا في التحفيز لتفاعل HER، مما يتطلب جهدًا زائدًا قدرهللوصول إلى كثافة تياريمكن رؤية الحصول على شريط الخطأ في الشكل التكميلي 3c. أظهرت المزيد من التوصيفات الكهروكيميائية أن ميل تافل ومقاومة نقل الشحنة (الشكل التكميلي 6a، b) تتناقص بالترتيب NiS > NiS-10 > NiS-20 > NiS-30 > NiS-50 > NiS-40، مما يشير إلى أن تحسين الأداء بعد المعالجات الكرونوأمبيرومترية ناتج عن حركيات أسرع للتفاعل الهيدروجيني. بالمقارنة مع المحفزات الهيدروجينية التي تم الإبلاغ عنها سابقًا، فإن المحفزات الكهروكيميائية المعالجة NiS تظهر نشاطًا تنافسيًا في تفاعل الهيدروجين من حيث الفائض في الجهد.وميل تافل (الشكل التوضيحي 7 والجدول التكميلي 1). بالإضافة إلى ذلك، فإن النشاط التحفيزي لعينة NiS-40 مستقر جداً، حيث لا يظهر أي زيادة في الجهد الزائد على مدى 25 ساعة من التشغيل المستمر عند كثافة تيارفي 1 م كوه (الشكل التوضيحي التكميلي 6c).
تم إجراء سلسلة من التوصيفات خارج الموقع للعينات النشطة للغاية بعد إجراء اختبارات الأداء. يتم تحويل NiS الذي تم تصنيعه إلى مرحلة مختلطة من و NiO بعد قياس HER. الشكل 1a يظهر نمط XRD لعينة NiS-40، والتي يظهر منها نمط مميز لـ يمكن تحديده، مما يشير إلى تحويل كامل لنيكل كبريتيد إلى شكل بلوري. الـ XPS في النيكلالمنطقة لـ NiS-40 تظهر العينة ميزة طيفية بارزة قد تنشأ من NiO (الشكل 1b). بالإضافة إلى ذلك، يمكن ملاءمة طيف XAS لحافة Ni للعينة NiS-40 (الشكل التكميلية 8) من خلال تركيبة خطية من الأطياف لـو NiO، مما يؤكد بشكل أكبر تشكيلو NiO. لقد قمنا بمزيد من توصيف الـعينة بعدقياس الكرونوبوتنشيومتر عند كثافة تيار، تؤكد تقنيات XRD وXPS وXAS أن المحفزات بعد عملية تقليل الهيدروجين موجودة في شكل و NiO (الشكل التوضيحي 9). تم استخدام مجهر الإلكترون الناقل المصحح للانحراف الكروي (SAC-TEM) لفحص البنية الدقيقة لمحفزات HER-post بشكل أكبر. كما هو موضح في الشكل 1d، تكشف صورة TEM ذات المساحة الكبيرة عن العديد من الكتل الصغيرة من NiO المثبتة على الكبيرة تظهر صورة HR-TEM واجهة مميزة تقسم الصورة إلى منطقتين (الشكل 1e). من خلال تحليل صور FFT المرتبطة بهاتين المنطقتين، تحتوي منطقة الكتلة على تباعد بين الطبقات يبلغ 0.21 نانومتر يتوافق جيدًا مع مستوى الشبكة (200) لـ NiO، بينما تحتوي المنطقة الأخرى على تباعد بين الطبقات يبلغ 0.30 نانومتر يتطابق جيدًا مع مستوى الشبكة (-110).الأهم من ذلك، يُظهر التخطيط العنصري الثراء التفضيلي لعناصر الأكسجين على الكتلة الصغيرة (الشكل 1f)، مما يكشف بقوة أن الكتلة الصغيرة تُعزى إلى NiO. يجب ملاحظة أن NiO المتكون قد يوجد في شكل كتلة صغيرة جدًا، مما يصعب تحديده من خلال أنماط XRD. للتحقيق في تأثير نسبةإلى NiO على النشاط التحفيزي، تم استلام عينات NiS بواسطة، وتم إعداد 50 LSVs في النطاق من 0.00 فولت إلى -1.00 فولت مقابل RHE. يتكون XAS عند حافة النيكل لهذه العينات، الموضحة في الأشكال التكميلية 10a-d، من تركيبة خطية من طيف و NiO، مما يشير إلى أن التحول الكامل لـ NiS يحدث بعد LSV واحدة فقط. ومع ذلك، فإن NiO إلىيزداد النسبة عند زيادة عدد LSVs. قمنا باستخراج NiO إلىنسبة مستندة إلى طيف XAS (الأشكال التكميلية 10a-d والجدول التكميلية 2) ووجدنا أن نشاط HER يزداد مع كمية NiO (الشكل التكميلية 10e)، مما يشير بوضوح إلى التأثير الإيجابي لأنواع أكسيد النيكل على عملية HER.

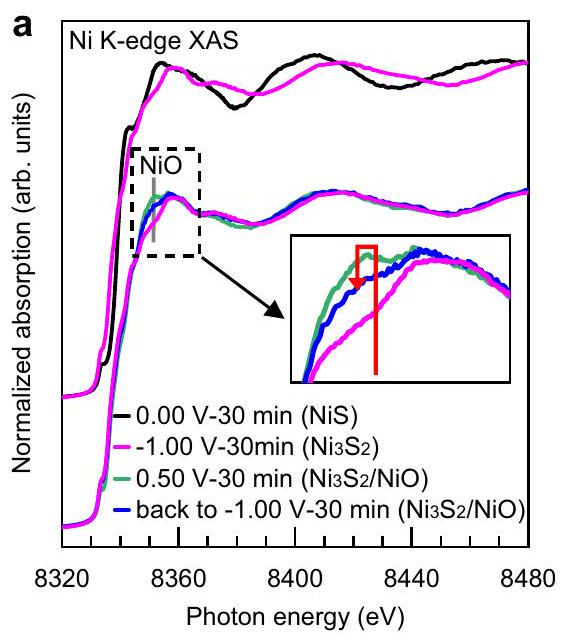

ديناميات انتقال الطور التي كشفتها تقنية الأشعة السينية الممتصة في الموقع (XAS) وتقنية رامان الطيفية في الموقع
تم استخدام مطيافية XAS أثناء التشغيل للحصول على رؤى مفصلة حولتتم عملية الانتقال، وتفاصيل الطريقة التجريبية موضحة في قسم الطرق. يوضح الشكل 2أ رسمًا ثلاثي الأبعاد (3D) لامتصاص الأشعة السينية عند حافة النيكل (Ni K-edge XAS) لقطب النيكل سلفيد (NiS) كدالة للجهود المطبقة أثناء قياس الفولتية الدورية (الشكل 2ب). لاحظ أن هناك تغييرين مهمين في الملف الطيفي يحدثان عند الجهود المطبقة -0.27 فولت و +0.27 فولت مقابل RHE، مما يقسم الرسم ثلاثي الأبعاد إلى ثلاث مناطق هي I (الجهد المطبق من +1.00 فولت إلى -0.27 فولت)، II (-0.27 فولت إلى -1.50 فولت والعودة إلى +0.27 فولت) و III (من +0.27 فولت إلى 1.00 فولت). يتم عرض طيف Ni K-edge XAS المختار عند جهود محددة ضمن المناطق I و II و III في الشكل 2ج. في المنطقة I، مع الجهد المطبق من +1.00 فولت إلى -0.27 فولت، يبقى طيف العينة كما هو لطيف مرحلة NiS. يمكن تحديد الانتقال من المنطقة I إلى المنطقة II عند -0.27 فولت كمرحلة انتقالية.، استنادًا إلى الملاءمة الطيفية والمقارنات مع عينات مرجعية من و (المنطقة I و II في الشكل 2c). الانخفاض المرتبط في الحالة التأكسدية الرسمية لـفي NiS إلىفييمكن ملاحظته كقمة موجة كاثودية في ملف CV عند بداية تيار HER الموضح في الشكل 2b (انظر الإطار)، مما يظهر بوضوح أن النشاط التحفيزي لـ HER مرتبط بتكوين. بعد الانتقال الطوري، الـالطور مستقر تحت ظروف HER. ومع ذلك، مع تطبيق جهد أكثر سلبية (المنطقة II في الشكل 2a)، يشير الانخفاض المستمر في شدة الطيف لخط الأبيض من طيف XAS لحد Ni K إلى مزيد من تقليل حالة الأكسدة للنيكل. وبشكل متسق، كشفت عملية تركيب معاملات تحويل فورييه للطيف في المنطقة II عن انخفاض في عدد التنسيق المتوسط للنيكل المنسق بواسطة الكبريت (الشكل 2d، الأشكال التكميلية 11 و12، والجداول التكميلية 3 و4، و

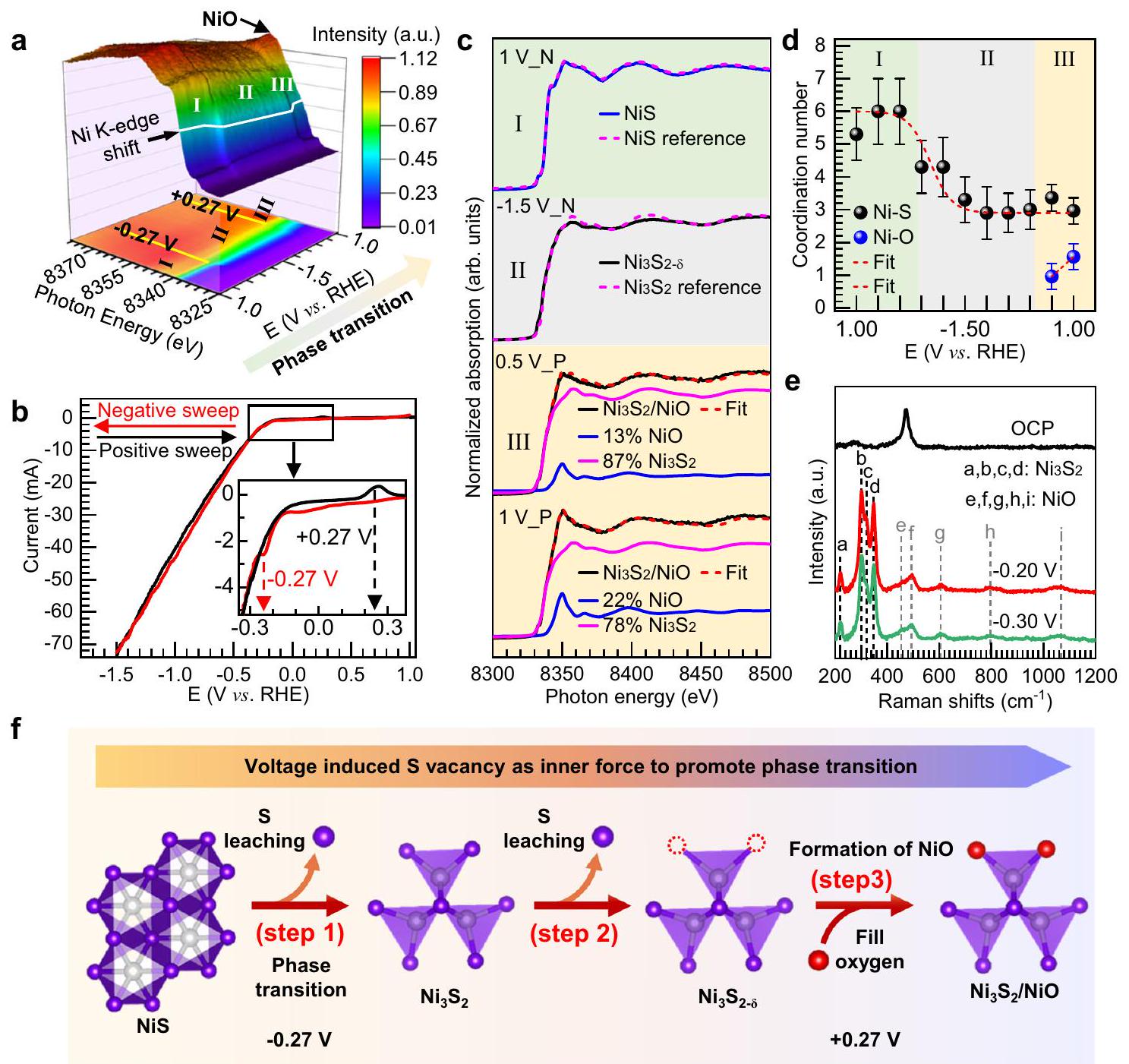

الشكل 2 | التوصيفات أثناء التشغيل وآلية الانتقال الطوري. أ. التوصيفات باستخدام الأشعة السينية عند حافة النيكل (Ni K-edge XAS) لمحفز NiS كدالة للجهود المطبقة. اللوحة العلوية تظهر عرضًا ثلاثي الأبعاد لطيف الأشعة السينية عند حافة النيكل؛ بينما اللوحة السفلية تظهر إسقاطًا ثنائي الأبعاد من العرض الثلاثي الأبعاد. الملف الشخصي المقابل المستخدم لقياس XAS في حالة التشغيل. يظهر الشكل المصغر المنطقة المكبرة المميزة في المربع المستطيل. ج طيف XAS عند حافة Ni K عند فولتية معينة مطبقة من يعني +1.00 فولت في المسح السالب لـ CV)، (يعني -1.50 فولت في المسح السالب للجهد الكهربائي)”، و و +1.00 فولت _P تعني +0.50 فولت و +1.00 فولت في المسح الإيجابي لـ CV ) في المنطقة I و II و III على التوالي، المستخرجة من الشكل 2a، وتركيبتها الخطية من و عدد التنسيق للنيكل كدالة للجهود المطبقة.طيف رامان التشغيلي لـ NiS عند فولتages مختلفة.رسم توضيحي تخطيطي لانتقال الطور لعنصر NiS المحفز أثناء قياس تفاعل الهيدروجين. إجراءات المحاكاة في الملاحظة التكميلية 1)، مما يشير إلى تشكيل فراغات S، أي، . مع استقطاب العينة من الجهد السالب إلى الجهد الموجب، يمكن ربط الانتقال من II إلى III عند +0.27 فولت بعملية أكسدة تم ملاحظتها في ملف CV الموضح في الشكل 2b، وهو ما يتماشى مع الزيادة المستمرة في الخط الأبيض للطيف مع استقطاب العينة بشكل أكبر (المنطقة III في الشكل 2a). يمكن ملاءمة الطيف مع تركيبة خطية منوزيادة مساهمة NiO (المنطقة III في الشكل 2c)، وتفاصيل التوفيق تناقش في الملاحظات التكميلية 2-5. استنادًا إلى هذا التحليل، نقدر أن مساهمة NiO عند +0.50 فولت تبلغ حوالي، مما يزيد أيضًا إلى عندما يصل جهد العينة إلى +1.00 فولت (الشكل 2c والجدول التكميلي 5). وبالتالي، يحدث تنسيق النيكل بواسطة الأكسجين تدريجياً في المنطقة III (الشكل 2d)، ربما بسبب ملء فراغات الكبريت فيمع الماء أوالأيونات، مما يؤدي إلى مرحلة مختلطة بشكل وثيق منو NiO، الذي تم التحقق منه بشكل إضافي من خلال تحليل تحويل الموجات (WT) لهيكل الامتصاص بالأشعة السينية الدقيق الممتد (EXAFS) وتحويل فورييه-EXAFS الموزون عند جهد مطبق قدره +1.00 فولت في المنطقة III (الشكل التكميلي 13). تم عرض النتائج المقابلة للتناسب عند +1.00 فولت في الجدول التكميلي 4، ويظهر Ni-O طول رابطة قدرهNiO عالي التبلور له خاصيةالمسافات حول؛ ومع ذلك، فإن الترتيب قصير المدى في NiO يكشف أنقد تقل المسافات للنيكل أكسيد غير المتبلور و/أو النانوي إلى. هذه النتيجة تؤكد أكثر أن النيكل أكسيد المتكون هو في شكل مجموعة صغيرة جداً.
تكوين المرحلة المختلطة من وتم التحقق من NiO بشكل إضافي من خلال دراسة طيف رامان أثناء التشغيل (تفاصيل التجربة في قسم الطرق). يمكن تعيين طيف رامان العلوي في الشكل 2e إلى NiS النقي، مع ظهور نطاقات مميزة عند انزياحات رامان. و . مع ت polarizing العينة إلى إمكانيات سلبية، تختفي القمم المميزة المخصصة لـ NiS، بينما تظهر القمم المميزة المخصصة لـيظهر في، و (المعلمة بـ a و b و c و d، على التوالي)، مما يشير إلى الانتقال الكامل للطور من . بالإضافة إلى ذلك، فإن القمم الجديدة الناشئة e و f و g و h و i تقع عند 453 و 493 و 600 و 800 ويمكن تعيينه إلى، مما يشير إلى
الشكل 3 | الوجود الطويل الأمد لإعادة البناءتم إثباته من خلال التوصيفات أثناء التشغيل. أ. XAS أثناء التشغيل عند حافة Ni K لقطب NiS في الكرونوأمبيرومترية لمدة 30 دقيقة عند 4 جهدات مطبقة بشكل متتالي: 0.00 فولت،
تكوين NiO تحت ظروف HER. ميزات طيف رامان المرتبطة بـو NiO مفصولة بشكل جيد للغاية بحيث يمكن حتى اكتشاف تركيزات صغيرة من أنواع NiO.
استنادًا إلى تحليل بيانات XAS و Raman الطيفية أثناء التشغيل، نقترح آلية من ثلاث خطوات لانتقال الطور لـتحت ظروف HER القلوية، كما هو موضح بشكل تخطيطي في الشكل.الاختزال الكهروكيميائي لـ NiS إلىيمكن أن يتم تحفيز عند -0.27 فولت مقابل RHE بواسطة عدم الاستقرار الديناميكي الحراري لـ NiS تحت ظروف HER (الخطوة 1). مع ضبط إمكانيات أكثر سلبية للوصول إلى كثافات تيار HER أعلى، يؤدي تسرب الكبريت إلى تكوين فراغات الكبريت في (الخطوة 2). مع استقطاب العينة إلى إمكانيات أكثر إيجابية، يحدث أكسدة كبيرة عند +0.27 فولت مقابل RHE، وتُشغل فراغات S بواسطة الأنواع الأكسجينية من الوسط (الماء/ الأيونات)، مما يؤدي إلى تشكيل مرحلة مختلطة بشكل وثيق من (الخطوة 3).
استقرار، وتمت دراسة NiO تحت ظروف مختلفة ذات صلة بأداء التحفيز في تفاعل تقليل الهيدروجين (HER) باستخدام مطيافية الامتصاص بالأشعة السينية في الموقع (operando XAS). يوضح الشكل 3a مطيافية XAS في حافة النيكل K لقطب NiS في قياس التيار الزمني (chronoamperometry) لمدة 30 دقيقة عند جهد متتالي مطبق:“، والعودة إلى -1.00 فولت (جميع الجهود مقابل RHE). كما هو متوقع، يحتفظ العينة بهيكل NiS الأصلي عند 0.00 فولت وتتحول إلىعندما يتم استقطابه إلى -1.00 فولت (الشكل 3أ)، بسبب الاختزال الكهروكيميائي عند -0.27 فولت كما تم مناقشته أعلاه. ثم، عندما يتم استقطاب العينة إلى +0.50 فولت، يظهر الخط الأبيض عند 8350 إلكترون فولت المخصص لـيزداد بشكل ملحوظ (الإطار في الشكل 3أ) ويمكن ملاءمة الطيف مع تركيبة خطية منمنميزات وميزات طيف NiO (الشكل التكميلي 14a والجدول التكميلي 6)، بسبب الأكسدة الكتلية التي تحدث عند +0.27 فولت كما تم مناقشته سابقًا. عندما يتم إعادة العينة إلى ظروف HER عند -1.00 فولت، يبدو أن محتوى NiO يتناقص ولكنه لا يزال موجودًا (الإطار في الشكل 3a) حيث يمكن ملاءمة الطيف مع تركيبة خطية منمنالميزات الطيفية وميزات طيف NiO بعد 30 دقيقة تحت التفاعل (الشكل التكميلي 14b والجدول التكميلي 6). بالإضافة إلى ذلك، يظهر الشكل 3b طيف رامان في الوضع التشغيلي لقطب NiS في قياس التيار الزمني عند -0.30 فولت مقابل RHE لمدة 30 دقيقة، مما يؤكد بشكل أكبر وجود NiO تحت عملية HER. من أجل إثبات الاستقرار على المدى الطويل لـفي المرحلة المختلطة، قمنا بتمديد تجربة رامان العملية عند جهد مطبق قدره -0.30 فولت مقابل RHE لمدة 25 ساعة. تظهر النتائجو NiO تظل مستقرة تحت ظروف HER لفترة طويلة من الزمن (الشكل التكميلي 15). ، والعودة إلى طيف رامان العامل لقطب NiS في الكرونوأمبرو متري لمدة 30 دقيقة عند جهد مطبق ثابت قدره -0.30 فولت. (جميع الجهود مقابل RHE).
رؤية في آلية HER
تتضمن عملية تقليل الهيدروجين في الوسط القلوي بشكل رئيسي الخطوة الخاصة بتفكك الماء لتكوين و ، أي، خطوة فولمر، تليها اقتران لتشكيلفي خطوات هيوروفسكي وتافل. لقد أظهرت خطوة فولمر أنها الخطوة المحددة لمعدل التفاعل في القلويات.. لذلك، لتحديد المواقع النشطة التي تشكلت بعد المعالجة الكهروكيميائية للعينات، قمنا بإجراء دراسة لامتصاص الماء التفكيكي على NiS والمحفزات بواسطة تقنية الأشعة السينية تحت ضغط قريب من الضغط الجوي (NAP-XPS) (تفاصيل التجربة في قسم الطرق). تُعتبر NAP-XPS تقنية طيفية مستخدمة بشكل شائع لدراسة الامتصاص التفكيكي للماء على المحفزات في بيئة رطبة.الشكل 4 ب يوضح طيف XPS لـ NiS وفيالمنطقة في وجود 0.5 مللي بار من بخار الماء. الأنواع المرتبطة بالأكسجين بما في ذلك الأكسجين الشبكي في NiO (الأكسجين الشبكي)، الممتصممتصوبخاريمكن تحديدها، ويمكن قياس كمياتها النسبية من خلال ملاءمة مساحة الذروة (الشكل التكميلي 16 والجدول التكميلي 7). على وجه الخصوص، تم امتصاصهايعود إلى الانفصالية الامتزاز، وبالتالي يمكن استخدامه كمقياس لدرجة تفكك الماء على سطح المحفز، أي كلما زادت القيمة، زادت القدرة على تفكك الماء. كما هو موضح في الشكل 4c، النسبة ( ) من إلىفيأعلى بكثير من ذلك في NiS في وجود ضغوط بخار الماء المختلفة، مما يشير إلى قدرة أقوى على الامتصاص التفكيكي للماء على NiS-40. ). بالإضافة إلى ذلك، تم التحقيق في كيمياء سطح المحفز من خلال مراقبة التغيرات في النيكل و س مستويات النواة عند تعرضها للماء. بالنسبة لـعينة، تعرض الماء يؤدي إلى تغيير ملحوظ في و . كما هو موضح في الشكل 4 د، مقارنةً بـالطيف في الفراغ، الكثافة الطيفية المرتبطة بـيزداد بشكل كبير عند التعرض للماء، وهو ما قد ينتج عن الامتزاز التفضيلي لـفي مواقع النيكل. من ناحية أخرى، بالنسبة لـكما هو موضح في الشكل 4e، بعد التعرض للماء، تظهر ميزة الكتف عند جانب طاقة الربط المنخفضة، والتي قد تكون ناتجة عن تقليل أيونات الكبريت عندمايمتص عند مواقع S في. بالمقابل، بالنسبة لـ NiS (الشكل التوضيحي 17)، لا يوجد تغيير واضح في و بعد التعرض للماء، مما يشير إلى أن هناك أقل بكثير و المتوسطات الناتجة على أسطح NiS، وفقًا لقدرة NiS الضعيفة على تفكك الماء التي لوحظت في هذه العينة.
بالنظر إلى دور مواقع النيكل والكبريت في عملية تفكك الماء، تم دراسة تأثير كل موقع على تفاعل الهيدروجين القلوي من خلال تجربة سمّية منهجية (تفاصيل التجربة)

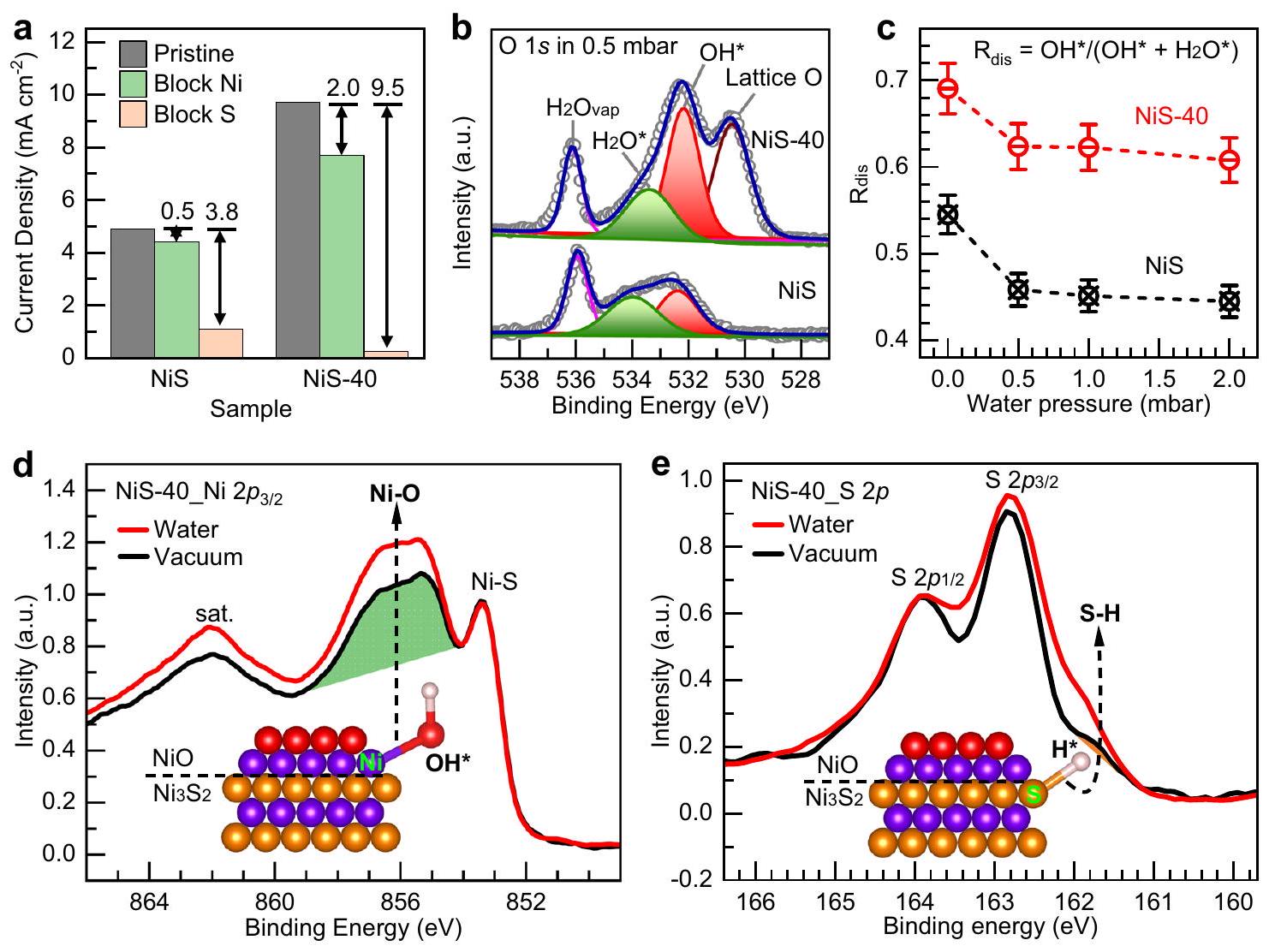

الشكل 4 | تحديد المواقع النشطة من خلال تجارب التسمم وNAP-XPS. أ كثافة التيار لـ NiS وعند جهد مطبق ثابت قدره -0.15 فولت مقابل RHE قبل وبعد حجب مواقع النيكل ومواقع الكبريت.طيف XPS وتناسب قممه لـ NiS و NiS-40 عند ضغط ماء 0.5 مbar. نسبةإلىكنتيجة لضغوط مياه مختلفة (0.0 مbar، 0.5 mbar، 1.0 mbar و 2.0 mbar). د النيكلطيف XPS لـ NiS-40 في الفراغ وبخار الماء عند 0.5 بار. e طيف S2p XPS لـ NiS-40 في الفراغ وبخار الماء عند 0.5 بار. في قسم الطرق). على وجه التحديد، استخدمنا أيونات الثيوسيانات () ودوكادينثيول لحجب مواقع النيكل والكبريت بشكل انتقائي، على التواليتظهر الشكل 4a التغير في كثافة التيار عند -0.15 فولت مقابل RHE قبل وبعد حجب مواقع النيكل والكبريت في NiS الذي تم تصنيعه.التغيير في كثافة التيار هو مقياس لنشاط موقع معين؛ بشكل أساسي، كلما كان التغيير أكبر بعد حجب موقع، زادت النشاط التحفيزي للموقع في الحالة غير المسمومة. بالنسبة لـ NiS الذي تم تصنيعه، هناك فقط انخفاض في كثافة تيار HER بعد حجب مواقع النيكل، بينمابعد حجب مواقع S؛ مما يشير إلى أن مواقع S هي المواقع النشطة. من ناحية أخرى، بالنسبة لـعينة، يمكن ملاحظة أن التغيير هوبعد حظر مواقع Ni، وبعد حجب مواقع S. تشير هذه النتيجة إلى أن كل من مواقع Ni و S هي المواقع النشطة في.
تشير التجارب المذكورة أعلاه إلى التأثير التآزري لـو NiO في المرحلة المتحولة مما يؤدي إلى تعزيز نشاط HER، حيث تلعب مواقع النيكل على الواجهة دورًا حاسمًا في تسريع الخطوة المحددة لمعدل تفكك الماء وإنتاجالوسطاء بينما يسهل السطح الخارجيالامتصاص لتوليد.
من أجل دعم دراساتنا التجريبية الميكانيكية لنشاط HER المحسن بعد تشكيل المرحلة المختلطة منNiO، قمنا بإجراء حسابات نظرية استنادًا إلى نظرية الوظائف الكثافة (DFT) (طريقة حسابية في قسم الطرق). في نموذجنا، نستخدم هيكلًا غير متجانس منو NiO مع مواقع O المغطاة بـ H (مُعلمة كـ ). نحن أيضًا نبني نماذج للأفراد و NiO للمقارنة. المخططات وتفاصيل النماذج موضحة في الشكل التكميلي 18، والذري تم توفير إحداثيات النماذج المحسّنة في البيانات التكميلية 1. استخدمنا NiO بلوري مع هيكل بلوري FCC في نموذجنا لأن تحليلاتنا الديناميكية الحرارية تشير إلى أن الحالة المستقرة لـ NiO هي بلورية (انظر الشكل التكميلية 19، والإحداثيات الذرية المقابلة موفرة في البيانات التكميلية 1).يمكن تبرير النموذج الذي يحتوي على مواقع O مغطاة بـ H لأن امتصاص H عند مواقع الأكسجين غير المشبعة في NiO يكون تلقائيًا وقويًا جدًا، كما يتضح من القيم الكبيرة لـحتى -0.86 إلكترون فولت كما هو موضح في الشكل التوضيحي 20. قمنا بإجراء دراستنا الميكانيكية باستخدام نظرية الكثافة الوظيفية بناءً على مقارنات بين هذه الأنماط الثلاثة، مستخلصين الاستنتاجات من الاتجاهات التي وجدناها بدلاً من القيم الفردية.
باستخدام هذه النماذج، قمنا بحساب تغير طاقة جيبس نحو تفاعل الهيدروجين.الهياكل غير المتجانسة والمراحل الفردية المقابلة، والنتائج موضحة بشكل بياني في الشكل 5a. بالنسبة لـحاجز الطاقة لخطوة تفكك الماء مرتفع (0.42 إلكترون فولت)، وهو ما يرجع أساسًا إلى الضعف في الامتزازفي مواقع النيكل (الشكل التوضيحي التكميلي 21). وبالمثل، فإن طاقة تفكك الماء لعنصر محفز NiO الفردي تصل إلى 0.51 إلكترون فولت، بسبب ضعف قوة الترابط بين النيكل والامتزاز.. من ناحية أخرى، بالنسبة لـ الهياكل غير المتجانسة، من خلال الاستفادة التكميلية من الامتصاص الأقوى لـفي مواقع النيكل عند جانب NiO وامتصاص أقوى لـفي مواقع S فيجانب، يمكن تقليل حاجز الطاقة لتفكك الماء بشكل كبير إلى 0.11 إلكترون فولت. علاوة على ذلك،الهياكل غير المتجانسة تسهل أيضًا اقترانلإنتاجطاقة الامتزازعلى مواقع S فيالهيكل غير المتجانس هو -0.18 إلكترون فولت، وهو أقرب إلى القيمة المثلى (0 إلكترون فولت) للاقتران بـلتشكيل، مقارنة بالقيمة المقابلة

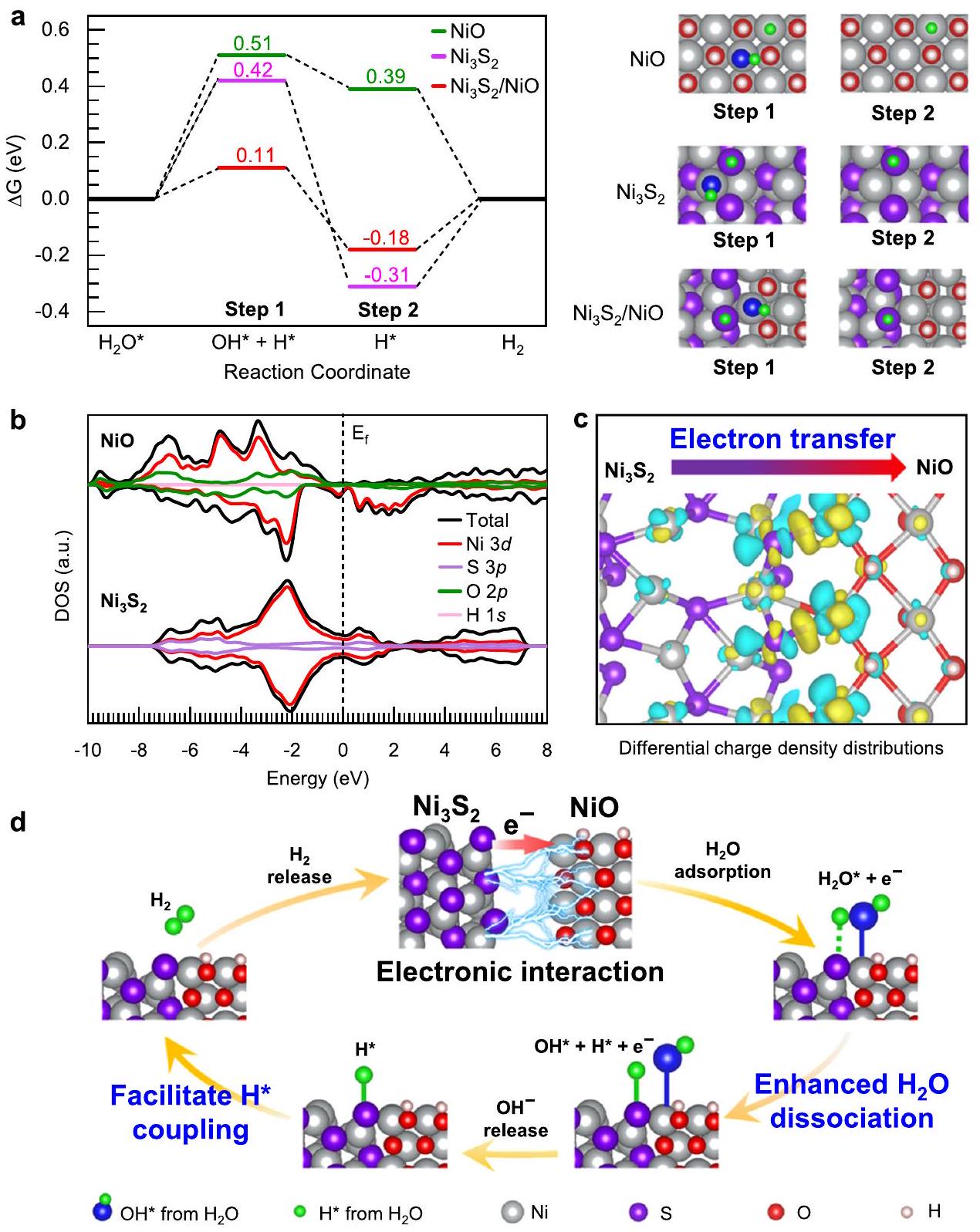

الشكل 5 | التحقيقات النظرية حول آلية تفاعل الهيدروجين. أ مخططات الطاقة الحرة لجيبس لمسار تفاعل الهيدروجين القلوي عندمواقعمواقعوالواجهةمواقع . ب الكثافة الكلية والجزئية للحالات المحسوبة NiO و. توزيع كثافة الشحنة التفاضلية لـتمثل الخطوط الصفراء تراكم الإلكترونات وتمثل الخطوط السماوية نقص الإلكترونات. د الرسم التخطيطي لآلية تفاعل الهيدروجين.. (-0.31 إلكترون فولت) للفرد (الشكل 5أ). من المثير للاهتمام أن نتائج DFT لدينا تكشف عن وجود تفاعل إلكتروني قوي بين و NiO عند الواجهة توفر طاقة ملائمة لربطلتشكيلتظهر الشكل 5ب كثافة الحالات (DOS) لـ NiO ولديه كثافة حالات منخفضة عند مستوى فيرمي، ويمتلك حالة معدنية، تظهر كثافة عالية من الإلكترونات المشغولة حول مستوى فيرمي. لذلك، يمكن للإلكترونات الانتقال بسهولة منإلى الحالة الفارغة من NiO. كما هو موضح في الشكل 5c، تحليل الفرق في الشحنة لـالواجهة غير المتجانسة تكشف بوضوح أن الإلكترونات تنتقل من مواقع S لـجانب إلى جانب NiO. نقص الإلكترونات في مواقع S منيمكن أن تضبط الجوانب الإلكترونية لذرات الكبريت الطاقة الناتجة عن الامتصاص بشكل أكبرمن -0.31 إلكترون فولت إلى -0.18 إلكترون فولت، مما يوفر طاقة ملائمة للاقتران بـلتشكيل. لذلك، كما هو موضح في النموذج التخطيطي في الشكل 5d، تكشف نتائج دراستنا التجريبية والنظرية بوضوح أن واجهة NiO غير المتجانسة توفر مواقع نشطة مزدوجة لتعزيز تفكك الماء، والتفاعل الإلكتروني القوي بينو NiO تعدل الواجهة أيضًا الحالة الإلكترونية لمواقع S البينية وبالتالي توفر طاقة محسّنة لربطلتشكيل.
باختصار، تم استخدام تقنية XAS أثناء التشغيل ورامان أثناء التشغيل للتحقيق في إعادة هيكلة النيكل سلفيد الديناميكية تحت ظروف تفاعل الهيدروجين القلوي. وُجد أن النيكل سلفيد تم اختزاله كيميائيًا إلى، الذي تأكسد بعد ذلك مع الماء وأيونات من الإلكتروليت، مما يؤدي إلى تكوين مادة نشطة للغايةواجهة غير متجانسة. وقد كشفت مجموعة من الطيفية التشغيلية والتحقيقات النظرية بشكل أكبر أنستعمل واجهة NiO غير المتجانسة كمواقع نشطة فعلية، أي أن مواقع النيكل على الواجهة توفر المواقع النشطة لتسريع تفكك الماء بينما تسهل مواقع الكبريت على الواجهة الامتزاز.المتوسطات وارتباطها اللاحق لتشكيلتظهر أعمالنا أن كيمياء الكالكوجينيدات من المعادن الانتقالية ديناميكية للغاية، وأن التحكم الدقيق في ظروف العمل قد يؤدي إلى التكوين في الموقع للأنواع الحفازة التي تعزز أدائها الحفاز.
طرق
تركيب عينات NiS
تم استخدام ورق الكربون كركيزة لـ NiS. تم غسل ورق الكربون بشكل متتابع بـوماء منزوع الأيونات تحت تأثير الموجات فوق الصوتية لمدة 15 دقيقة في كل محلول لإزالة الشوائب بشكل كامل وتحسين المحبة للماء. 0.2448 جرام من خلات النيكل (، ألفا أيسر) و 0.2300 جرام من ثيوأسيتيمايد (تم إذابة (ألفا أيسار) في 35 مل من الماء المقطر. بعد التحريك، تم صب المزيج في وعاء ضغط سعة 50 مل مع قطعة من ورق الكربون.تمت عملية النمو فيفي فرن كهربائي لمدة 12 ساعة. بعد أن تبرد الأوتوكلاف بشكل طبيعي إلى درجة حرارة الغرفة، تم إزالة العينات، وغسلها بالماء المقطر، ثم تجفيفها في فرن مفرغ عند درجة حرارة الغرفة.
تحضير الإلكتروليت والقطب الكهربائي
يمكن الحصول على 1 م من KOH عن طريق إذابة 32.0058 جرام منسينوفارم كيميائي) في 500 مل من الماء المقطر. قم بتخزينه في زجاجة بلاستيكية. عادةً ما نقوم بتحضيره طازجًا حسب الحاجة. كانت قيمة الرقم الهيدروجينيتم قياسه بواسطة مقياس الرقم الهيدروجيني (التفاصيل في الجدول التكميلي 8 والشكل التكميلي 22). كما هو موضح في الشكل التكميلي 1a، جزء من ورق الكربون معمن الأبعاد الهندسية مغطاة بعينة NiS، بينما جزء آخر معتُترك الأبعاد الهندسية عارية للاتصال بقطب الكربون الزجاجي. يكوّن تثبيت الجزء المكشوف من ورق الكربون مع القطب الكربوني الزجاجي القطب العامل.
خصائص المواد
تم تحليل التركيب البلوري باستخدام حيود الأشعة السينية (XRD) باستخدامالإشعاع. تم تقييم شكل السطح باستخدام مجهر إلكتروني مسح ميداني (SEM) من ZEISS Sigma. لتحليل باستخدام مجهر إلكتروني نافذ (TEM) ومجهر إلكتروني نافذ مصحح للانحراف الكروي (SAC-TEM)، تم تعليق العينات في إيثانول مطلق ثم تم إيداعها على شبكة نحاسية. تم إجراء قياسات طيف الكترون الأشعة السينية عالية الدقة (XPS) باستخدام أشعة كهرومغناطيسية أحادية اللون من الألمنيوم K.مصدر الأشعة السينية مزودًا بمحلل طاقة الإلكترون SPECS PHOIBOS 150، محققًا دقة طاقة إجمالية تبلغ 0.50 إلكترون فولت. تم معايرة طاقة الربط باستخدام ذروة.
القياسات الكهروكيميائية
تم إجراء جميع القياسات الكهروكيميائية باستخدام تكوين ثلاثي الأقطاب يتم التحكم فيه بواسطة محطة عمل كهروكيميائية CHI 750E، والتي تتكون من عينة تم إعدادها مسبقًا على ورق الكربون كقطب عمل،كقطب مرجعي وعمود الجرافيت كقطب مضاد (الشكل التكميلي 23). تم معايرة القطب المرجعي من خلال مقارنته بالمعيارتم الشراء من شركة تيانجين أيدا المحدودة. تم تطبيع الجهود المبلغ عنها في هذا العمل مقابل RHE باستخدامقمنا بإجراء جميع قياسات HER في محلول إلكتروليتي 1 M KOH. قبل القياسات، تم نفخ جميع المحاليل الإلكترونية الجديدة بالنيتروجين النقي لمدة 30 دقيقة. تم استخدام تقنية الفولتميترية ذات المسح الخطي (LSV) للحصول على منحنيات الاستقطاب عن طريق مسح الجهد من 0.00 فولت إلى -1.00 فولت مقابل RHE بمعدل مسحتم إجراء طيف الامتياز الكهربائي (EIS) بنفس التكوين عند جهد -0.20 فولت مقابل RHE على مدى تردد من 100 كيلوهرتز إلى 0.1 هرتز عند سعة جهد جيبي قدرها 5 مللي فولت. لتصحيح السقوط الأومى، تم معايرة الجهود المقاسة باستخدام المعادلة، حيث تم تصحيح الإمكانيات، E كانت الإمكانية المقاسة،كان ساريًا وتم تحديد مقاومة الاتصال إما من خلالالقياس أو من خلال تحليل منحنيات EIS. في هذا العمل،تم إجراء ذلك. تم إعادة رسم منحنيات الاستقطاب كفائض جهد ضد الحاليللحصول على مخططات تافل لتقييم حركيات تفاعل الهيدروجين المدروس للكواشف.
قياسات السعة في منطقة الجهد التي لا توجد فيها عملية فارادائية عند معدلات مسح مختلفةويمكن استخدام 120 مللي فولت في الثانية -1 لتحديد المساحة السطحية النشطة كهربائياً (ECSA).
تجربة امتصاص الأشعة السينية الكهروكيميائية أثناء التشغيل
تم إجراء قياسات XAS أثناء التشغيل على عينات NiS المزروعة على ورق الكربون كقطب عمل في خط شعاع CLAESS في مصادم ALBA في إسبانيا، باستخدام إعداد خلية كيميائية كهربائية مصممة خصيصًا في المنزل (انظر الشكل التكميلية 24). كانت سلك البلاتين بمثابة القطب المضاد، وتم استخدام القطب الكهربائي كقطب مرجعي في محلول 1 م كOH. تم إجراء هذه التجارب الكهروكيميائية في محطة عمل كهروكيميائية تتحكم بها الكمبيوتر. تم جمع الأطياف عند حافة النيكل K بشكل مستمر بينما كانت العينات تخضع لعملية الفولتمترية الدورية (CV) من جهد الدائرة المفتوحة إلى -1.50 فولت مقابل RHE ومعدل المسح لـتم إجراء اكتساب الطيف باستخدام مقياس الطيف أحادي اللون Si (311) الذي قدم دقة طاقة حادثة تبلغ 0.3 إلكترون فولت. تم اختيار الزاوية والتغطية المناسبة للمرآتين الموجهتين والمركّزتين لضمان رفض التوافقيات. تم إجراء القياسات في وضع الفلورية، وتم استخدام كل من أقراص NiO وأوراق Ni لمعايرة الطاقة. تم معالجة بيانات XAS باستخدام حزمة البرمجيات ATHENA..
تجربة رامان التشغيلية
تم الحصول على طيف رامان باستخدام نظام رامان التداخلي Jobin-Yvon Horiba Xplora. تم إجراء جميع التجارب باستخدام طول موجي للتحفيز قدره 638 نانومتر وعدسة المجهر ذات فتحة عددية تبلغ 0.55. تم الحفاظ على قوة الليزر عندتمت التجارب التشغيلية في خلية رامان K006 (انظر الشكل التوضيحي 25)، وتم تسجيل طيف رامان عند إمكانيات تطبيقية مختلفة.
تجربة طيف الانبعاث الضوئي عند ضغط قريب من الضغط الجوي
تم تسجيل طيف الانبعاث الضوئي تحت ضغط قريب من الضغط الجوي (NAP-XPS) على جهاز طيفي قائم في المختبر (SPECS GmbH، برلين) باستخدام أشعة كهرومغناطيسية مونوكروماتية من الألمنيوم K. مصدر ( يعمل عند 50 واط. المحلل هو SPECS PHOIBOS 150 NAP،محلل طاقة نصف كروي بمتوسط نصف قطر 150 مم. مدخل المحلل هو فوهة معقطر الفتحة. يتم تشغيل المحلل في وضع نقل المحلل الثابت (FAT). تم ضبط طاقة المرور على 40 إلكترون فولت لعمليات المسح العامة و20 إلكترون فولت للمناطق عالية الدقة. تم إجراء جرعة بخار الماء عبر صمام تسرب، ني، و تم تسجيل NAP-XPS عند جميع الضغوط بعد استقرار الضغط لمدة لا تقل عن 15 دقيقة.
تجربة التسمم
من أجل استكشاف ما هو الموقع النشط خلال عملية تقليل الهيدروجين، تأثير أيون الثيوسيانات) وتأثير الدودكانثيول على نشاط HER للمواد المحفزة التي تم التحقيق فيها تم تقييمه من خلال إضافة و 10 مللي مول من دوديكانثيول في الإلكتروليت على التوالي، حيث وتمت معرفة أن الدودكانثيول يسبب تسمم مواقع النيكل ومواقع الكبريت، على التوالي..
حسابات نظرية الكثافة الوظيفية
لإجراء حسابات نظرية الكثافة (DFT)، يتم استخدام طريقة بيردو-بورك-إرنزنهوف (PBE) للحصول على دالة التبادل والتصحيح.، وتستخدم إمكانيات الموجات المعززة بواسطة البروجيكتور (PAW)“تم إدخال Hubbard-U و DFT-D3 (B-J) أيضًا في الحسابات لتصحيح تداخل الإلكترونات. تم تنفيذ جميع حسابات DFT في حزمة المحاكاة الأولية فيينا (VASP)”.تم تعيين قيمة مصطلح U-J كـ 4.0 إلكترون فولت لأيونات النيكل.. أشبكة مونكهورست-باك المتمركزة معتم استخدام شبكة ذات نقاط. كانت دوال الموجة للإلكترونات التكافؤية تم توسيعها باستخدام مجموعة أساس الموجة المسطحة مع طاقة قطع تبلغ 500 إلكترون فولت. تم تعيين معيار التقارب علىبين التحسين الإلكتروني. بالنسبة لدورات التحسين الهيكلي، كانت القوة القصوى على كل ذرة أقل من. كانت جميع الحسابات مستقطبة للدوران.
حسابات الطاقة الحرة لجيبس
الخطوات المتضمنة في تفاعل الهيدروجين في الوسط القلوي مدرجة في المعادلات (1)-(3) كما هو موضح أدناه:
هيروفيسكي :طاولة :
هنا، قمنا بتطبيق طريقة تم تطويرها سابقًا لنمذجة الديناميكا الحرارية للتفاعلات الكهروكيميائية استنادًا إلى حسابات الوظائف الكثافة.بشكل محدد، تعتبر الطاقة الحرة لجيبس للتفاعلات، التي تُستخدم كمعيار لتحديد تلقائية التفاعلات، قابلة للاكتساب بناءً على نظرية دالة الكثافة (DFT) مع تصحيحات تشمل المساهمات الانتروبية (TS) وطاقة النقطة الصفرية (ZPE) من خلال المعادلة التالية:
هنا،يمثل طاقة DFT المحسوبة للأنظمة المعنية، ZPE تشير إلى التغير في الطاقة الصفرية المحددة من الترددات الاهتزازية، و هو التغير في الإنتروبيا. لحسابات الطاقة الحرة لجيبس، فإن الطاقة الحرة لبروتون ( ) يتم استبداله بنصف جزيء هيدروجين في الحالة الغازية ( لكل خطوة من التفاعلات الكهروكيميائية. تم الحصول على إنتروبيا الأنواع المقابلة من الترددات الاهتزازية. بالنسبة لجزيئات الغاز مثل يمكن وصف قيمة الإنتروبيا في مجموع الأقسام الانتقالية والاهتزازية والدورانية. علاوة على ذلك، لم يتم اعتبار قيم الإنتروبيا الانتقالية والدورانية بسبب المساهمات الضئيلة. يتم الحصول على الإنتروبيا من خلال المعادلة التالية:
أين يدل على ثابت الغاز، هو ثابت بولتزمان، يمثل ثابت بلانك،يتوافق مع عدد أفوجادرو، تشير إلى التردد و هو عدد الذرات الممتصة. بالإضافة إلى ذلك، بالنسبة لحسابات التردد، تم تثبيت جميع ذرات الركيزة وتم حساب فقط الوسائط التفاعلية المتعلقة بالمضافات، والمساهمات من مرحلة المحفز إلى ZPE ولا تشارك في طاقة جيبس الحرة لتلك التفاعلات. يتم توفير دقة الحسابات في الملاحظة التكميلية 6.
توفر البيانات
البيانات الإضافية التي تدعم نتائج هذه الدراسة متاحة من المؤلف المراسل عند الطلب. يتم تقديم بيانات المصدر مع هذه الورقة.
References
Chu, S., Cui, Y. & Liu, N. The path towards sustainable energy. Nat. Mater. 16, 16-22 (2017).
Li, X. et al. Latest approaches on green hydrogen as a potential source of renewable energy towards sustainable energy: Spotlighting of recent innovations, challenges, and future insights. Fuel 334, 126684 (2023).
Seh, Zhi, W. et al. Combining theory and experiment in electrocatalysis: Insights into materials design. Science 355, eaad4998 (2017).
Zhang, L.-N. et al. Advanced hydrogen evolution electrocatalysts promising sustainable hydrogen and chlor-alkali co-production. Energy Environ. Sci. 14, 6191-6210 (2021).
Chatenet, M. et al. Water electrolysis: from textbook knowledge to the latest scientific strategies and industrial developments. Chem. Soc. Rev. 51, 4583-4762 (2022).
Hu, C., Zhang, L. & Gong, J. Recent progress made in the mechanism comprehension and design of electrocatalysts for alkaline water splitting. Energy Environ. Sci. 12, 2620-2645 (2019).
Mahmood, N. et al. Electrocatalysts for hydrogen evolution in alkaline electrolytes: mechanisms, challenges, and prospective solutions. Adv. Sci. 5, 1700464 (2018).
Durst, J. et al. New insights into the electrochemical hydrogen oxidation and evolution reaction mechanism. Energy Environ. Sci. 7, 2255-2260 (2014).
Wei, J. et al. Heterostructured electrocatalysts for hydrogen evolution reaction under alkaline conditions. Nanomicro Lett. 10, 75 (2018).
Subbaraman, R. et al. Enhancing hydrogen evolution activity in water splitting by tailoring Pt interfaces. Science 334, 1256-1260 (2011).
You, B. et al. Enhancing electrocatalytic water splitting by strain engineering. Adv. Mater. 31, 1807001 (2019).
Shen, X . et al. Dual-site cascade oxygen reduction mechanism on for promoting reaction kinetics. J. Am. Chem. Soc. 141, 9463-9467 (2019).
Zhang, W. et al. Emerging dual-atomic-site catalysts for efficient energy catalysis. Adv. Mater. 33, 2102576 (2021).
Wang, Y.-J. et al. Unlocking the door to highly active ORR catalysts for PEMFC applications: polyhedron-engineered Pt-based nanocrystals. Energy Environ. Sci. 11, 258-275 (2018).
Hu, J. et al. Interface modulation of /metal oxide heterostructures for efficient hydrogen evolution electrocatalysis. Small 16, 2002212 (2020).
Zhong, W. et al. Coupled vacancy pairs in Ni-doped CoSe for improved electrocatalytic hydrogen production through topochemical deintercalation. Angew. Chem. Int. Ed. 59, 22743-22748 (2020).
. et al. Controllable surface reorganization engineering on cobalt phosphide nanowire arrays for efficient alkaline hydrogen evolution reaction. Adv. Mater. 30, 1703322 (2018).
Duan, J., Chen, S., Ortíz-Ledón, C. A., Jaroniec, M. & Qiao, S.-Z. Phosphorus vacancies that boost electrocatalytic hydrogen evolution by two orders of magnitude. Angew. Chem. Int. Ed. 59, 8181-8186 (2020).
Lin, F. et al. Electrocatalytic hydrogen evolution of ultrathin Co heterojunction with interfacial electron redistribution. Adv. Energy Mater. 10, 2002176 (2020).
Sun, H. et al. Boosting activity on porous nanosheet by coupling for efficient electrochemical overall water splitting at high current densities. Adv. Funct. Mater. 30, 1910596 (2020).
Cui, Y. et al. Tungsten oxide/carbide surface heterojunction catalyst with high hydrogen evolution activity. ACS Energy Lett. 5, 3560-3568 (2020).
He, W. et al. Fluorine-anion-modulated electron structure of nickel sulfide nanosheet arrays for alkaline hydrogen evolution. ACS Energy Lett. 4, 2905-2912 (2019).
Kim, B.-J. et al. Functional role of Fe-doping in Co-based perovskite oxide catalysts for oxygen evolution reaction. J. Am. Chem. Soc. 141, 5231-5240 (2019).
Zhou, S. et al. Engineering electrocatalytic activity in nanosized perovskite cobaltite through surface spin-state transition. Nat. Commun. 7, 11510 (2016).
Petrie, J. R., Jeen, H., Barron, S. C., Meyer, T. L. & Lee, H. N. Enhancing perovskite electrocatalysis through strain tuning of the oxygen deficiency. J. Am. Chem. Soc. 138, 7252-7255 (2016).
Du, J. et al. Nonstoichiometric perovskite for oxygen electrocatalysis with high activity. Inorg. Chem. 53, 9106-9114 (2014).
Wang, J. et al. Stabilizing the oxygen vacancies and promoting water-oxidation kinetics in cobalt oxides by lower valence-state doping. Nano Energy 53, 144-151 (2018).
Jiang, N. et al. Nickel sulfides for electrocatalytic hydrogen evolution under alkaline conditions: a case study of crystalline , and nanoparticles. Catal. Sci. Technol. 6, 1077-1084 (2016).
Hung, T.-F. et al. Nickel sulfide nanostructures prepared by laser irradiation for efficient electrocatalytic hydrogen evolution reaction and supercapacitors. Chem. Eng. J. 367, 115-122 (2019).
da Silva, M. G. S., Leite, C. M., Cordeiro, M. A. L., Mastelaro, V. R. & Leite, E. R. One-step synthesis of nickel sulfides and their electrocatalytic activities for hydrogen evolution reaction: a case study of crystalline h-NiS and o-Ni, nanoparticles. ACS Appl. Energy Mater. 3, 9498-9503 (2020).
Zheng, Y., Jiao, Y., Jaroniec, M. & Qiao, S. Z. Advancing the electrochemistry of the hydrogen-evolution reaction through combining experiment and theory. Angew. Chem., Int. Ed. 54, 52-65 (2015).
Jin, S. Are metal chalcogenides, nitrides, and phosphides oxygen evolution catalysts or bifunctional catalysts? ACS Energy Lett. 2, 1937-1938 (2017).
Wygant, B. R., Kawashima, K. & Mullins, C. B. Catalyst or precatalyst? the effect of oxidation on transition metal carbide, pnictide, and chalcogenide oxygen evolution catalysts. ACS Energy Lett. 3, 2956-2966 (2018).
Ding, X. et al. An Fe stabilized metallic phase of for the highly efficient oxygen evolution reaction. Nanoscale 11, 23217-23225 (2019).
Wan, G. et al. Amorphization mechanism of electrocatalyst: how oxygen redox initiates ionic diffusion and structural reorganization. Sci. Adv. 7, eabc7323 (2021).
Fabbri, E. et al. Dynamic surface self-reconstruction is the key of highly active perovskite nano-electrocatalysts for water splitting. Nat. Mater. 16, 925-931 (2017).
Zhang, G. et al. Enhanced catalysis of electrochemical overall water splitting in alkaline media by Fe doping in nanosheet arrays. ACS Catal. 8, 5431-5441 (2018).
Ma, Q. et al. Identifying the electrocatalytic sites of nickel disulfide in alkaline hydrogen evolution reaction. Nano Energy 41, 148-153 (2017).
Zhu, Y. et al. Operando unraveling of the structural and chemical stability of P-substituted electrocatalysts toward hydrogen and oxygen evolution reactions in alkaline electrolyte. ACS Energy Lett. 4, 987-994 (2019).
Zhai, L. et al. In situ phase transformation on nickel-based selenides for enhanced hydrogen evolution reaction in alkaline medium. ACS Energy Lett. 5, 2483-2491 (2020).
Fleet, M. E. The crystal structure of heazlewoodite, and metallic bonds in sulfide minerals. Am. Mineral. 62, 341-345 (1977).
Vershinin, A. D., Selivanov, E. N., Gulyaeva, R. I. & Sel’menskikh, N. I. Thermal expansion of in -Ni alloys. Inorg. Mater. 41, 882-887 (2005).
Li, R. et al. Short-range order in amorphous nickel oxide nanosheets enables selective and efficient electrochemical hydrogen peroxide production. Cell Rep. Phys. Sci. 3, 100788 (2022).
Denny, Y. R. et al. Ni K-edge XAFS analysis of NiO thin film with multiple scattering theory. Surf. Interface Anal. 46, 997-999 (2014).
Cheng, Z., Abernathy, H. & Liu, M. Raman spectroscopy of nickel sulfide . J. Phys. Chem. C 111, 17997-18000 (2007).
Fan, L. et al. Molecular functionalization of NiO nanocatalyst for enhanced water oxidation by electronic structure engineering. ChemSusChem 13, 5901-5909 (2020).
Bala, N., Singh, H. K., Verma, S. & Rath, S. Magnetic-order induced effects in nanocrystalline NiO probed by Raman spectroscopy. Phys. Rev. B 102, 024423 (2020).
Sunny, A. & Balasubramanian, K. Raman spectral probe on sizedependent surface optical phonon modes and magnon properties of NiO nanoparticles. J. Phys. Chem. C 124, 12636-12644 (2020).
Radinger, H. et al. Importance of nickel oxide lattice defects for efficient oxygen evolution reaction. Chem. Mater. 33, 8259-8266 (2021).
Momma, K. & Izumi, F. VESTA 3 for three-dimensional visualization of crystal, volumetric and morphology data. J. Appl. Crystallogr. 44, 1272-1276 (2011).
Stoerzinger, K. A. et al. Water reactivity on the (001) surface: an ambient pressure X-ray photoelectron spectroscopy study. J. Phys. Chem. C 118, 19733-19741 (2014).
Stoerzinger, K. A., Hong, W. T., Crumlin, E. J., Bluhm, H. & ShaoHorn, Y. Insights into electrochemical reactions from ambient pressure photoelectron spectroscopy. Acc. Chem. Res. 48, 2976-2983 (2015).
Yin, J. et al. Ni-C-N nanosheets as catalyst for hydrogen evolution reaction. J. Am. Chem. Soc. 138, 14546-14549 (2016).
Makarova, M., Okawa, Y. & Aono, M. Selective adsorption of thiol molecules at sulfur vacancies on (0001), followed by vacancy repair via S-C dissociation. J. Phys. Chem. C 116, 22411-22416 (2012).
Zhang, J. et al. Copper dopants improved the hydrogen evolution activity of earth-abundant cobalt pyrite catalysts by activating the electrocatalytically inert sulfur sites. J. Mater. Chem. A 5, 17601-17608 (2017).
Ravel, B. & Newville, M. ATHENA, ARTEMIS, HEPHAESTUS: data analysis for X-ray absorption spectroscopy using IFEFFIT. J. Synchrotron Radiat. 12, 537-541 (2005).
Perdew, J. P., Burke, K. & Ernzerhof, M. Generalized gradient approximation made simple. Phys. Rev. Lett. 77, 3865-3868 (1996).
Blöchl, P. E. Projector augmented-wave method. Phys. Rev. B 50, 17953-17979 (1994).
Kresse, G. & Joubert, D. From ultrasoft pseudopotentials to the projector augmented-wave method. Phys. Rev. B 59, 1758-1775 (1999).
Kresse, G. & Hafner, J. Ab initio molecular dynamics for liquid metals. Phys. Rev. B 47, 558-561 (1993).
Kresse, G. & Hafner, J. Ab initio molecular-dynamics simulation of the liquid-metal-amorphous-semiconductor transition in germanium. Phys. Rev. B 49, 14251-14269 (1994).
Peng, L. et al. Atomic cation-vacancy engineering of NiFe-layered double hydroxides for improved activity and stability towards the oxygen evolution reaction. Angew. Chem. Int. Ed. 60, 24612-24619 (2021).
Ma, Y. et al. High-entropy energy materials: challenges and new opportunities. Energy Environ. Sci. 14, 2883-2905 (2021).
Yu, B., Jiang, H. & Zhang, Y. Superior specific capacity and energy density simultaneously achieved by Sr/In co-deposition behavior of ternary alloys as anodes for Mg-Air cells. Preprint at https://doi.org/10.1016/j.jma.2024.02.005 (2024).
شكر وتقدير
يقر المؤلفون بدعم التمويل من المؤسسة الوطنية للعلوم الطبيعية في الصين بموجب أرقام المنح 22075232 و 22275154 و 52225104. كما يقر K.H.L.Z. و J.P.H. و X.D. ببرنامج التنقل لمركز الترويج للبحث الصيني الألماني (رقم المنحة M0377). R.W. ممتن لدعم التمويل من “برنامج شوجوانغ” المدعوم من مؤسسة تطوير التعليم في شنغهاي ولجنة التعليم البلدية في شنغهاي (رقم 20SGO3) ولجنة العلوم والتكنولوجيا لبلدية شنغهاي (رقم 22520710600). F.E.O. يشكر MINECO وصندوق NextGenerationEU/PRTR الأوروبي على عقد رامون ي كاجال (RyC2O21-034254-I). V.A.P.O. ممتنة للدعم المالي المقدم من الاتحاد الأوروبي (مشروع HYSOLCHEM مع اتفاقية منحة رقم 101017928) وAEI الإسبانية (SOLFuture PLEC2021-007906). يعترف جيوفيو غورني بمنحة FJC2O20-044866-I الممولة من MCIN/AEI/ 10.13039/501100011033، ومن خطة التعافي والتحول والمرونة، ومن “الاتحاد الأوروبي NextGenerationEU/PRTR”. تعترف مريم براوي بمشروع NovaCO2 (PID2020-118593RB-C22) ومنحة RYC2O22-038157-I الممولة من MCIN/AEI/ 10.13039/501100011033. يعترف م.غ.-ت. بمشروع PEC2Change (TED2021-129999A-C33) الممول من MCIN/AEI/ 10.13039/501100011033 ومن الاتحاد الأوروبي Next Generation EU/ PRTR. بالإضافة إلى ذلك، حصل المشروع الذي أدى إلى هذه النتائج على دعم من منحة من مؤسسة “لا كايسا” (ID 100010434). رمز المنحة هو LCF/BQ/PR23/11980046. تم إجراء جزء من هذه التجارب في خط شعاع CLAESS في مسرع ALBA (رقم الاقتراح AV-2021035069) بمساعدة موظفي ALBA. يود الباحثون أن يشكروا إيفان غارسيا دومينغيز وفرانسيسكو مارتينيز لوبيز، منسقي الطابق في مسرع ALBA، على مساعدتهم في تصميم وطباعة الخلايا الكهروكيميائية المستخدمة في قياسات امتصاص الأشعة السينية في الموقع.
مساهمات المؤلفين
صمم K.H.L.Z. و R.W. و X.D. وأشرفوا على البحث. أعد X.D. و P.Z. العينات. قام X.D. بإجراء القياسات الكهروكيميائية وتوصيف الهيكل، وحلل البيانات. أنجز D.L. حسابات DFT. ساهم X.D. و F.E.O. و G.G. و X.C. و V.A.P.O. في جميع التجارب التشغيلية وتحليل البيانات. شارك D.L. و H.W. و M.B. و M.G.-T. و J.P.H. و J.L. و J.K. و S.C. في مناقشة البيانات. قام K.H.L.Z. و R.W. و F.E.O. بمراجعة المخطوطة. كتب X.D. و D.L. المخطوطة. ساهم جميع المؤلفين في النسخة النهائية.
يجب توجيه المراسلات والطلبات للحصول على المواد إلى فريدي إي. أوروبيزا، رينبينغ وو أو كيلفين إتش. إل. تشانغ.
معلومات مراجعة الأقران تشكر مجلة Nature Communications يوجين تشين، أليكسي كوزمين والمراجعين الآخرين المجهولين على مساهمتهم في مراجعة هذا العمل. يتوفر ملف مراجعة الأقران.
معلومات إعادة الطباعة والتصاريح متاحة على http://www.nature.com/reprints ملاحظة الناشر: تظل شركة سبرينغر ناتشر محايدة فيما يتعلق بالمطالبات القضائية في الخرائط المنشورة والانتماءات المؤسسية.
المختبر الوطني الرئيسي للكيمياء الفيزيائية للأسطح الصلبة، كلية الكيمياء والهندسة الكيميائية، جامعة شيامن، شيامن 361005، الصين. قسم علوم المواد، جامعة فودان، شنغهاي 200433، الصين.وحدة العمليات المعتمدة على الضوء، معهد إيمديا للطاقة، منتزه موستوليس التكنولوجي، Avenida Ramón de la Sagra 3، 28935 موستوليس، مدريد، إسبانيا.مجموعة معالجة الليزر، معهد البصريات (CSIC)، شارع سيرانو 121، 28006 مدريد، إسبانيا.CELLS-ALBASynchrotron، شارع اللوم 2-26، 08290 سيردانيولا ديل فاييس، إسبانيا.مختبر علوم السطح، قسم المواد وعلوم الأرض، الجامعة التقنية في دارمشتات، شارع أوتو-بيرندت 3، 64287 دارمشتات، ألمانيا.قسم علوم المواد والهندسة، المعهد الوطني للعلوم والتكنولوجيا في أولسان (يونست)، أولسان 44919، جمهورية كوريا.ساهم هؤلاء المؤلفون بالتساوي: شينغيو دينغ، دا ليو. – البريد الإلكتروني:freddy.oropeza@imdea.org; rbwu@fudan.edu.cn; kelvinzhang@xmu.edu.cn
