DOI: https://doi.org/10.1038/s41467-024-47101-1
PMID: https://pubmed.ncbi.nlm.nih.gov/38548738
Publication Date: 2024-03-28
Author(s): Xiaotan Zhang et al.
Primary Topic: Advanced battery technologies research
Methods

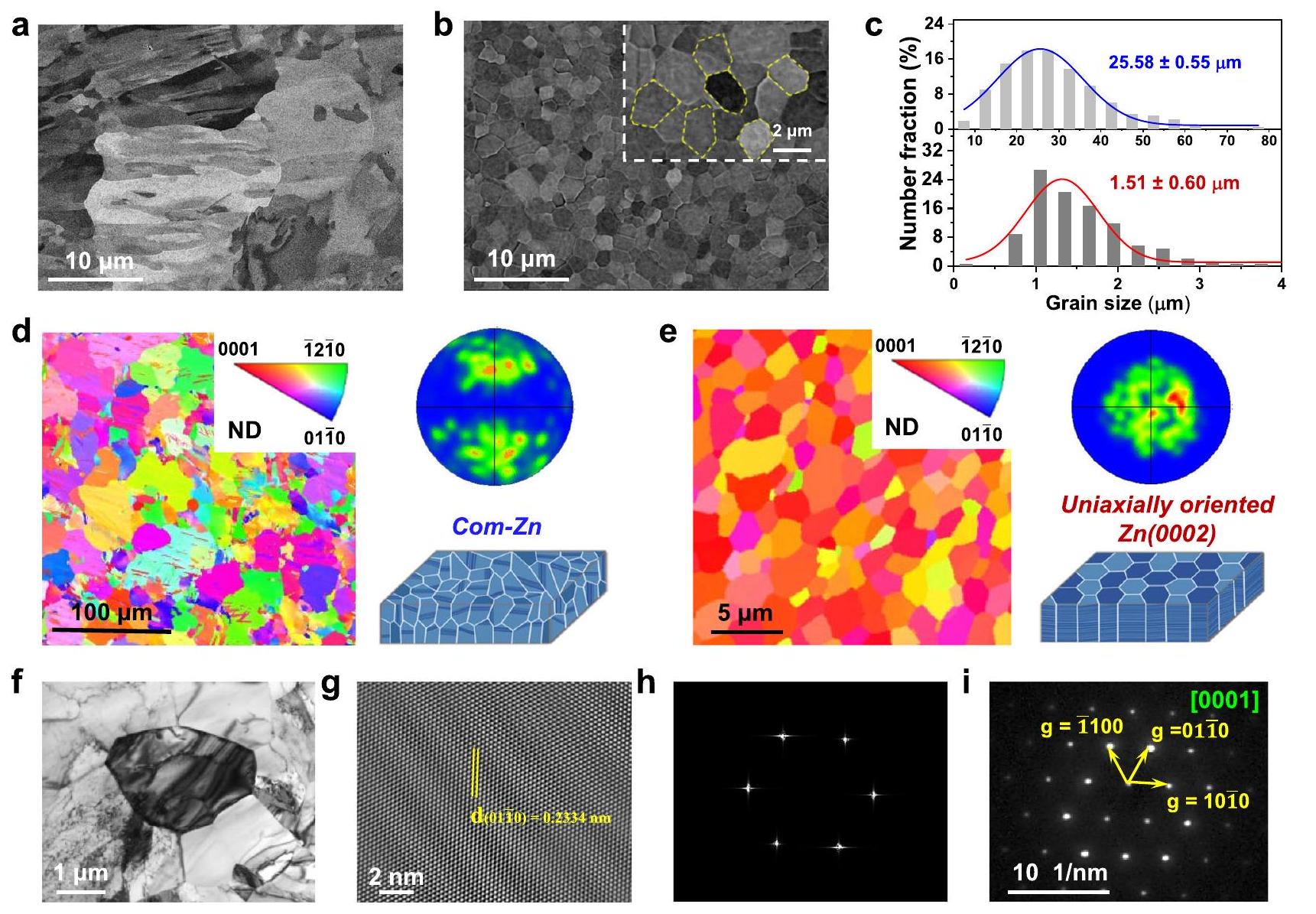

In this section, the methods employed for the structural characterization and texture analysis of zinc (Zn) metal electrodes during the stripping and plating processes are detailed. The primary techniques utilized include X-ray diffraction (XRD) for assessing crystalline structure, conducted with a Rigaku Mini Flex 600 diffractometer using Cu-Kα radiation. The microstructural features and grain sizes of the Zn electrodes were analyzed using field emission gun scanning electron microscopy (FEG-SEM) with backscattering electron imaging, facilitated by a VCD detector.
Further characterization was achieved through electron backscatter diffraction (EBSD) using a NordlysMax2 system, with data analysis performed via the HKL channel 5e software suite. For high-resolution imaging, transmission electron microscopy (TEM) and high-resolution transmission electron microscopy (HRTEM) were conducted with a Tecnai G 2 F20 microscope at 200 kV. Sample preparation for these techniques involved mechanically grinding and electro-polishing thin foils of the Zn deposits in a solution of alcohol and perchloric acid at 0 °C. Additionally, the plane-view microstructures of the Zn(0002) planes were characterized using a JEOL 2010 transmission electron microscope, also operating at an accelerating voltage of 200 kV.
Results
The “Results” section of the research paper presents key findings derived from the conducted experiments or analyses. It highlights the significant outcomes that support the hypotheses or research questions posed earlier in the study. The results are typically illustrated through various forms of data representation, such as tables, graphs, or equations, which provide a clear visualization of the trends and relationships observed.
In this section, the authors may report quantitative results, including statistical analyses that demonstrate the significance of their findings. For instance, they might present p-values, confidence intervals, or effect sizes that indicate the strength and reliability of the observed effects. Additionally, any unexpected results or anomalies are discussed, providing insights into potential implications for future research or practical applications. Overall, this section serves as a critical foundation for the subsequent discussion and interpretation of the findings within the broader context of the field.
Discussion

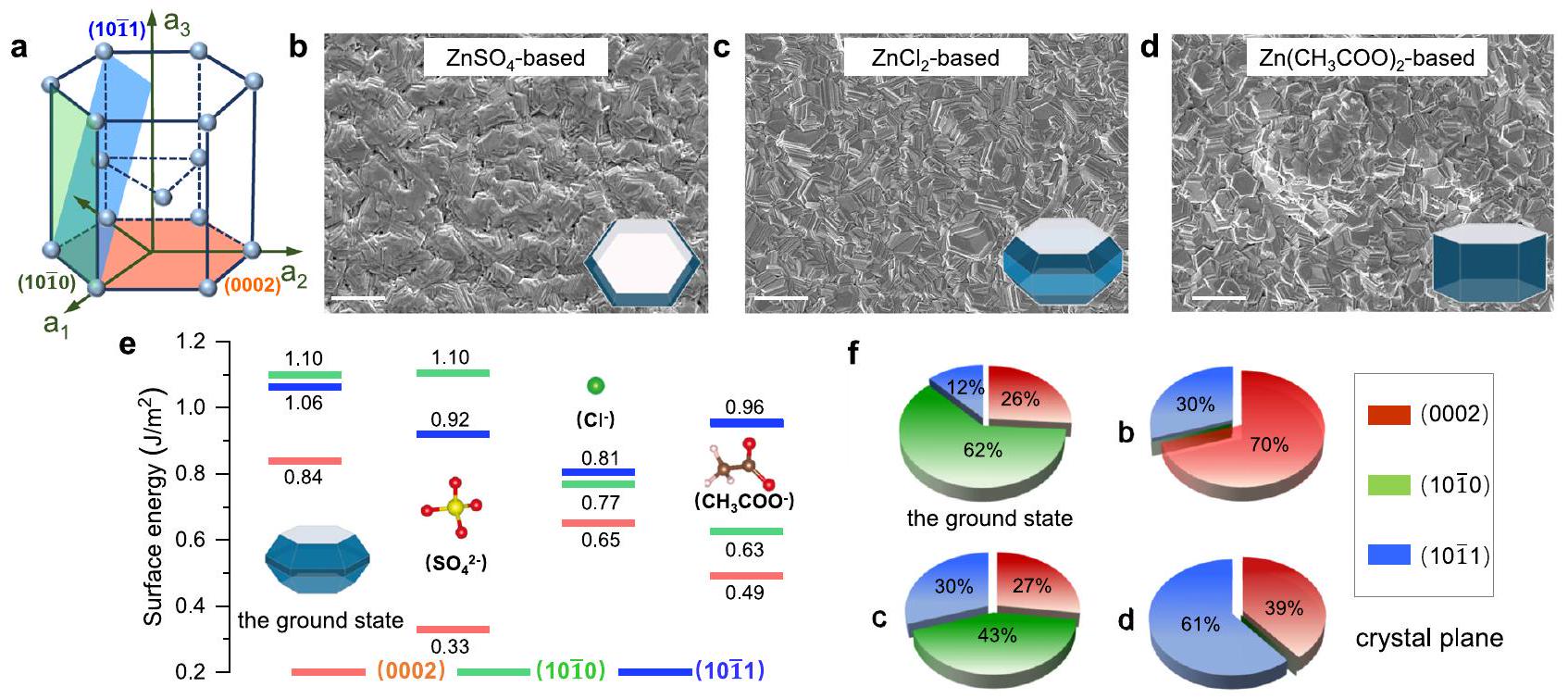

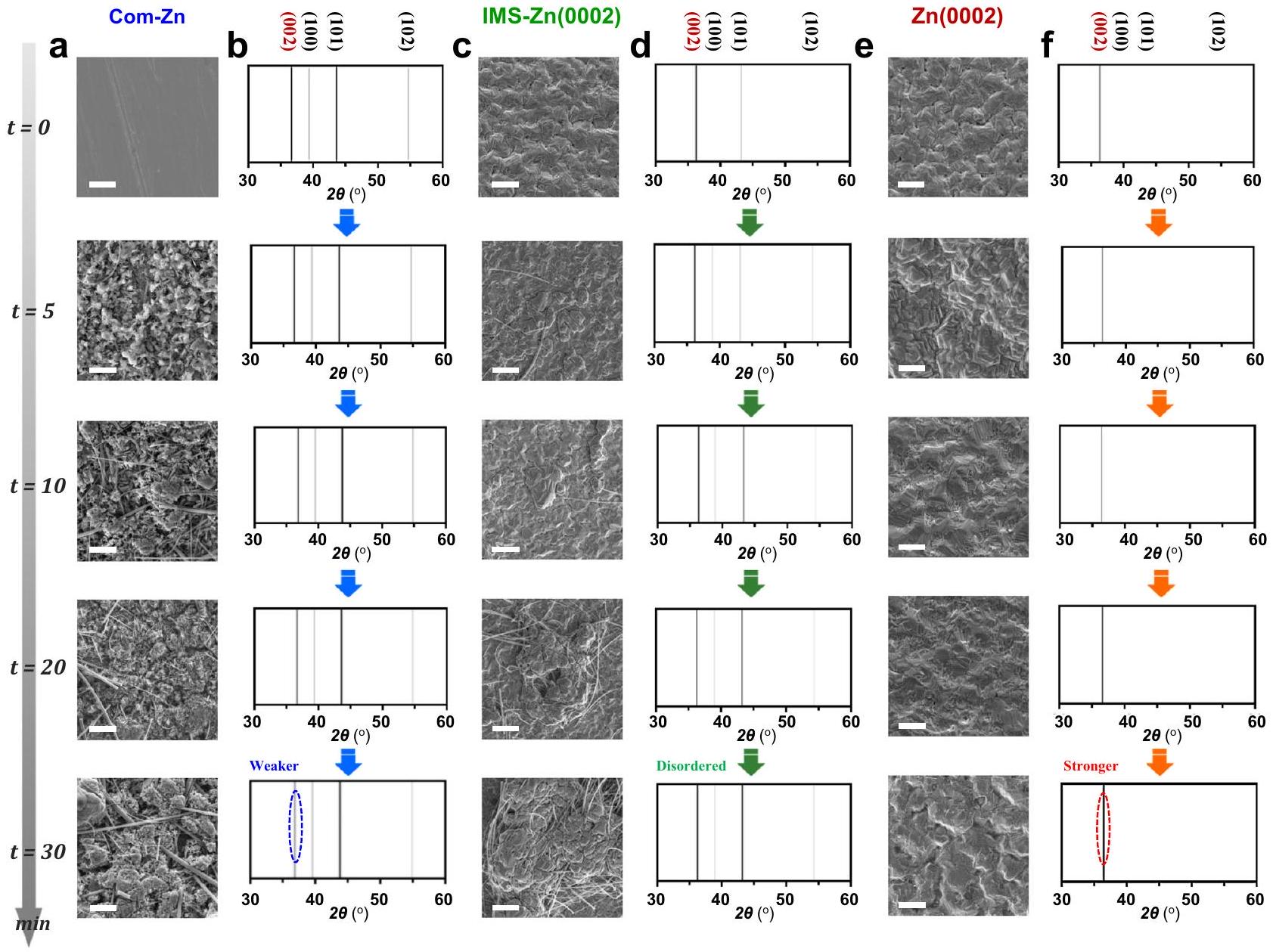

In this study, the authors successfully fabricated [0001]-oriented Zn(0002) metal electrodes through direct-current electrodeposition, emphasizing the critical role of anion species in the electrolyte for achieving a single crystalline orientation. The Zn(0002) plane exhibited a notably lower surface energy (0.84 J m$^{-2}$) compared to other planes, which facilitated its preferential growth. The results demonstrated that the crystallographic orientation of the deposited Zn was heavily influenced by the anions present, with the ZnSO$_4$ system yielding a single (0002) texture, while ZnCl$_2$ and Zn(CH$_3$COO)$_2$ resulted in irregular orientations. Comprehensive characterization techniques, including X-ray diffraction (XRD) and electron backscatter diffraction (EBSD), confirmed the superior structural integrity and lower residual stresses of the Zn(0002) electrodes compared to commercial Zn (com-Zn), which displayed multiple peaks indicative of disordered crystallinity.

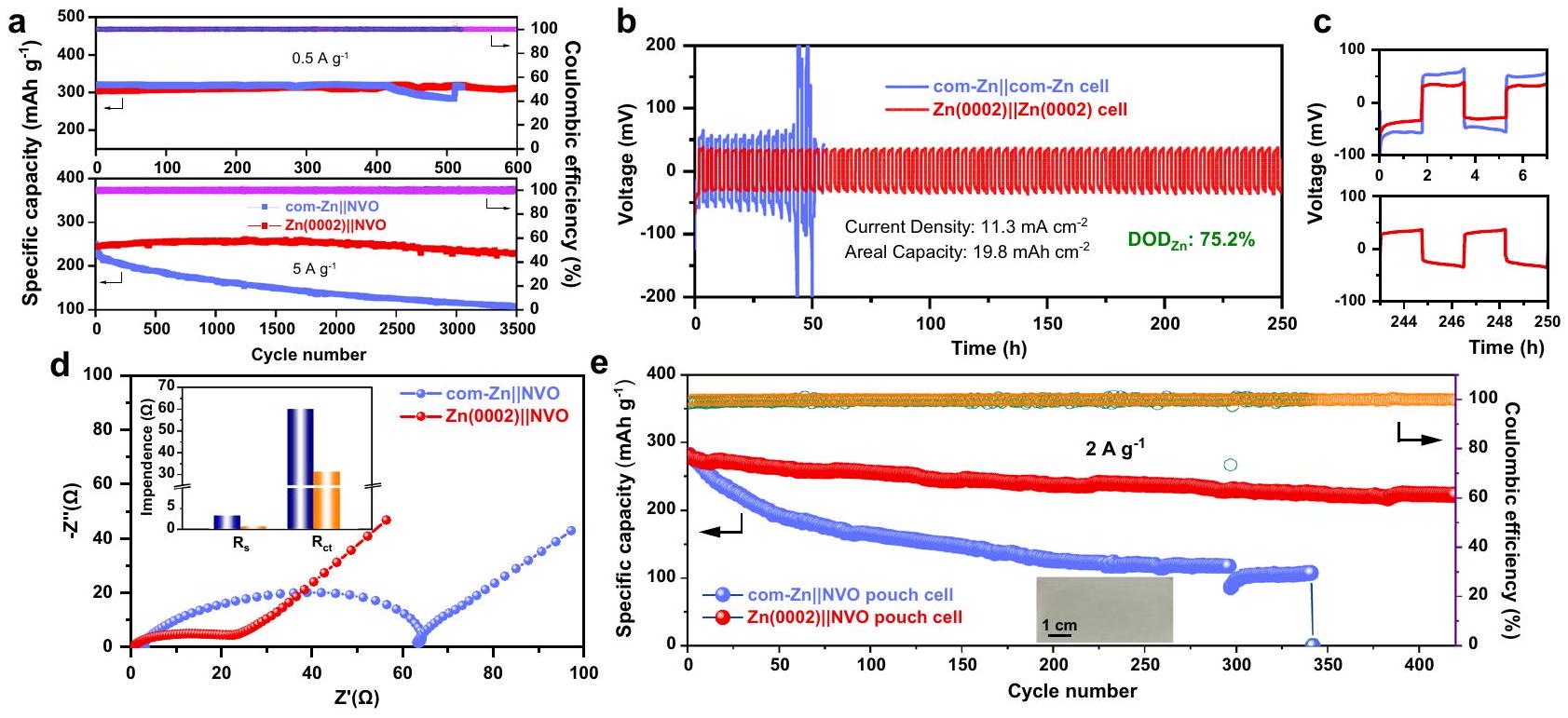

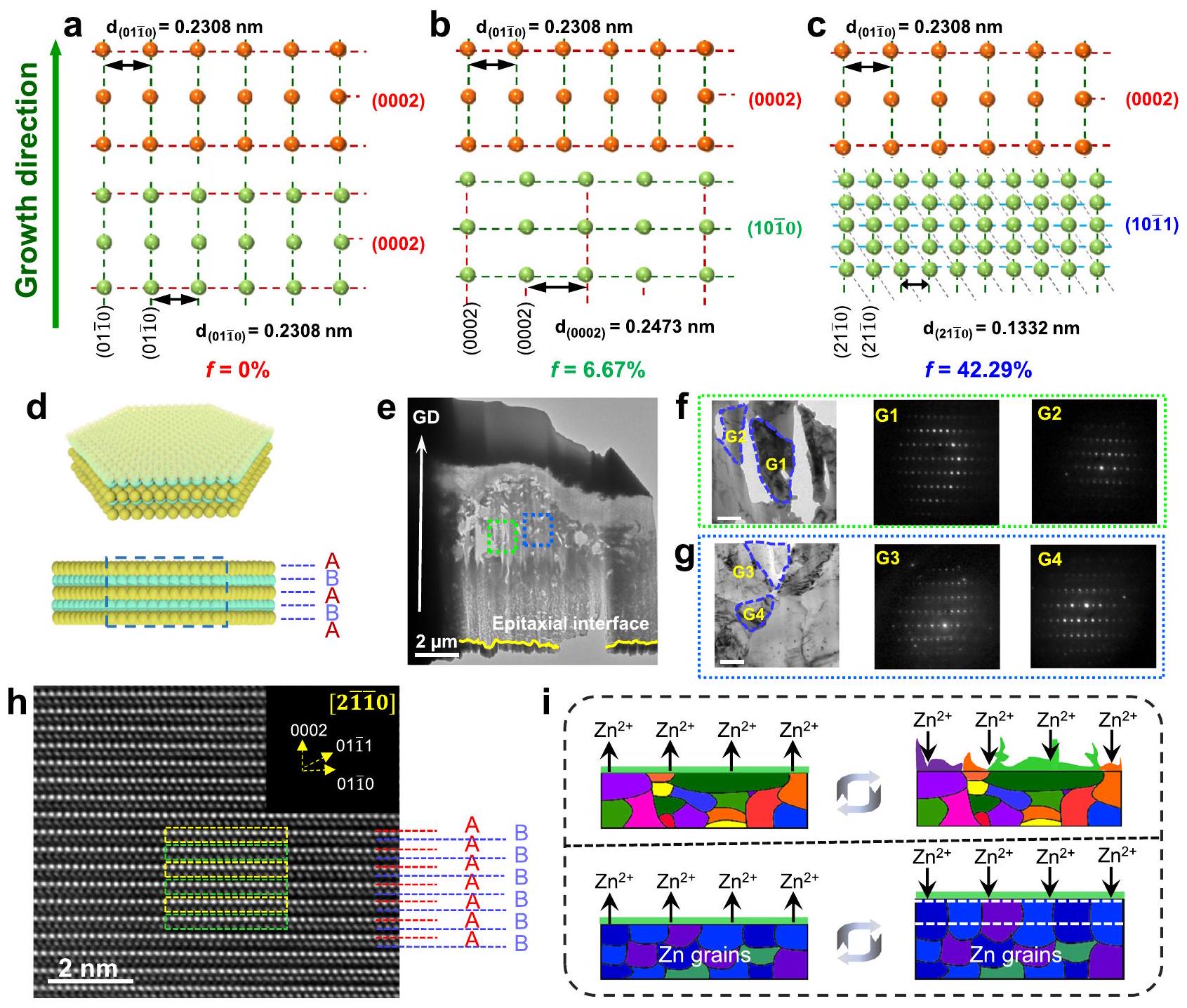

The electrochemical performance of the Zn(0002) electrodes was markedly superior, exhibiting a high average coulombic efficiency (CE) of 99.6% over 330 cycles, compared to the rapid failure of com-Zn electrodes after only 97 cycles. The Zn(0002) electrodes demonstrated enhanced corrosion resistance and a more stable plating/stripping process, attributed to their single crystalline orientation that promotes uniform deposition and minimizes dendritic growth. Furthermore, the study highlighted the importance of maintaining a single crystalline orientation for sustainable homoepitaxial growth, which is crucial for improving the longevity and performance of Zn-based batteries. These findings suggest that Zn(0002) electrodes hold significant potential for practical applications in energy storage systems, offering improved cycling stability and efficiency.
