الهدرجة الحفزية للنترات الأريانية هي تفاعل صناعي مهم لإنتاج الأمينات العطرية، التي تلعب دورًا أساسيًا في تصنيع الوسائط الاصطناعية لمختلف المواد الكيميائية.من بين هذه العمليات، واحدة من العمليات المستخدمة بشكل شائع هي هدرجة 2،4-داينيتروتولوين (2،4-DNT) إلى 2،4-ديامينوتولوين (2،4-DAT)، مع إنتاج أكثر من مليون طن على مستوى العالم سنويًا.المنتج المطلوب 2,4-DAT هو وسيط ذو قيمة مضافة، يُستخدم بشكل أساسي في إنتاج رغوات البولي يوريثان، والمواد اللاصقة، والإيلاستومرات.لعملية هدرجة 2,4-DNT، وجود مجموعتين نيترو يتطلب مسار هدرجة متعدد الخطوات ومتعدد الإلكترونات يمكنه التغلب على تفاعلات جانبية مختلفة. في الوقت نفسه، فإن تحويل المجموعة النيترو الأولى إلى مجموعة أمين يعيق الهدرجة الإضافية للمجموعة النيترو الثانية.نتيجة لذلك، لا تزال الهدرجة الكيميائية الانتقائية لـ 2،4 -DNT تمثل تحديًا، حيث يمكن ملاحظة مجموعة متنوعة من المنتجات الجانبية (مثل المركبات النيتروسية، والهيدروكسيلامين، ومركبات الأزوكسي والأزو).تم استخدام المحفزات المدعومة من مجموعة المعادن البلاتينية على نطاق واسع في هدرجة النيتروأرينات بسبب فعاليتها الجيدة كعوامل حفازة.
نشاطلكنهم عادة ما عانوا من ارتفاع التكلفة والندرة النسبية، بالإضافة إلى انخفاض النشاط وكفاءة الذرات المنخفضة في هدرجة الدينيتروأرومات. لذلك، من الضروري تطوير محفزات فعالة ذات نشاط وانتقائية عالية، واستخدام معدني مرتفع، وتكلفة منخفضة لهذه التفاعل الهيدروجيني متعدد الخطوات.
في السنوات الأخيرة، جذبت المحفزات ذات الذرة الواحدة (SACs)، كحدود جديدة في التحفيز غير المتجانس، اهتمامًا واسعًا من كل من الأوساط الأكاديمية والصناعة.مع انتشار المعادن الذرية، تعظم SACs استخدام المعادن بخصائص إلكترونية فريدة، والتي تعتبر مهمة بشكل خاص للتطبيق الفعال لموارد المعادن الثمينة.. ومع ذلك، فإن انفصال يجب أن تتم العملية في الموقع النشط الفردي لمواقع الذرات المفردة عبر مسار هيتروليتيك مع حاجز أعلى بكثير من ذلك الخاص بالتحلل المتجانس النموذجي على الأسطح المعدنية بحجم النانو، خاصة عندما تكون مواقع الذرات المفردة مغطاة مسبقًا بمواد تفاعلية أخرى.لذلك، من الصعب ضبط امتصاص المتفاعلات والوسائط بشكل مثالي على المواقع الفردية لمواقع التحفيز الذاتي في نفس الوقت بسبب نقص ذرات المعادن المجاورة، مما يؤدي إلى قيودها على تفاعلات معينة، خاصة التفاعلات متعددة الخطوات.. بشكل عام، تحسين الامتزاز لـالمتفاعلات والوسطاء للتفاعلات متعددة الخطوات هي المفتاح لتصميم المحفز. كامتداد عبر الأبعاد لمفهوم SACs، تظهر المحفزات العنقودية المكشوفة بالكامل (FECCs) كنوع من المحفزات حيث تكون جميع ذرات المعدن على المحفز مكشوفة بالكامل على سطح المواقع النشطة دون هيكل الطور الكتلي. يضمن هذا التصميم الاستخدام الكامل للذرات أثناء التفاعل، مما يوفر مواقع تحفيزية تحتوي على عدة ذرات معدنية.FECC متشتت بشكل كبير، مما يسمح لجميع ذرات المعدن بالتوفر لامتصاص وتحويل المتفاعلات. تمتلك FECC المدعومة ميزتين متميزتين: حجمها الصغير جداً (عادة أقل من 1 نانومتر) يقضي على الذرات الضخمة غير المرغوب فيها ويقلل من متوسط عدد التنسيق لذرات المعدن، بينما يعزز زاوية الاتصال الصغيرة بين المعدن والدعم التفاعل ويزيد في النهاية من استقرار الكتل.من هذا المنظور، تتمتع FECCs التي تحتوي على مواقع نشطة متعددة بمزايا واضحة في التغلب على قيود SACs في التفاعل متعدد الخطوات.
هنا، قمنا بتصنيع محفزات تجمعات البلاتين المكشوفة بالكامل (ND@G) على النانوماس الماس@الجرافين (ND@G) لعملية الهيدروجين المتعددة الخطوات لـ 2,4-DNT. من خلال الجمع بين مجهر الإلكترون الناقل ذو الزاوية العالية المصحح للانحراف (AC-HAADF-STEM) وبنية الامتصاص الدقيق للأشعة السينية (XAFS)،تم تحديد متوسط 4 ذرات عبر روابط Pt-C.أظهر نشاطًا تحفيزيًا ممتازًا لعملية هدرجة 2,4-DNT عند درجة حرارة الغرفة: معدل دوران مرتفع (TOF)عائد مرتفع )، واستقرار جيد ( 5 دورات)، متجاوزًا محفزات ذرات البلاتين الفردية ( محفزات جزيئات نانوية من البلاتين (Pt)مدعوم على ND@G، أو جميع المحفزات المعروفة الأخرى. علاوة على ذلك،أظهرت أداءً تحفيزيًا متميزًا في الهدرجة متعددة الخطوات للدي-نيتروأرينات مع مجموعات استبدالية متنوعة. أشارت حسابات DFT ونتائج تجارب الامتصاص إلى أن تجمعات البلاتين المعرضة بالكامل مع مواقع نشطة متعددة مفيدة لتوفير ما يكفي من المواقع للتفكك اللاحق لـتمتلك قدرة متوسطة على الامتزاز تجاه الوسائط والمنتجات، مما يؤدي إلى الأداء التحفيزي الاستثنائي لهذه التفاعل الهيدروجيني متعدد الخطوات. تفتح الدراسة الحالية طريقًا جديدًا لتصميم وتطوير محفزات جديدة للتفاعل الهيدروجيني متعدد الخطوات.
النتائج
تحضير وتوصيف محفزات البلاتين الموزعة ذريًا
كانت الطريقة الاصطناعية لـ ND@G مستندة إلى عملنا السابق، ويمكن العثور على عمليات التحضير التفصيلية في قسم “الطرق”.باختصار، تم الحصول على ND@G من خلال الكلسنة عند درجات حرارة عالية في جو خامل للماس النانوي النقي. كما هو موضح في صور المجهر الإلكتروني الناقل عالي الدقة (HRTEM) (الشكل 1a)، يتميز مادة ND@G بوجود نواة وقشرة. هيكل مع نواة من الماس النانوي وقشرة غرافين غنية بالعيوب. تلعب العيوب الكربونية الوفيرة في ND@G دورًا حيويًا في تثبيت ذرات المعدن، مما يمكّن ND@G من أن يكون أكثر ملاءمة لتوزيع وتثبيت ذرات المعدن مقارنة ببعض الأكاسيد أو المواد الكربونية.من خلال تعديل كمية تحميل البلاتين، قمنا بتحضير محفزين مختلفين موزعين ذريًا. و ). ثم استخدمنا AC-HAADF-STEM لتحليل الهيكل والشكل الخارجي لـ كما هو موضح في الشكل 1b، تتوزع العديد من تجمعات البلاتين الصغيرة بشكل متساوٍ على دعم ND@G مع الأنواع السائدة فينطاق، ولم يُلاحظ أي تشكيل ملحوظ للكتل. في الشكل 1c، وُجدت تجمعات البلاتين المعرضة بالكامل (المعلمة بدوائر زرقاء) بدون هياكل بلورية، مما يدل على أن أنواع البلاتين كانت موزعة بشكل متجانس على دعم ND@G على المستوى الذري. علاوة على ذلك، فإن تجمعات البلاتين بسمك طبقة ذرية واحدة كما هو موضح في صورة STEM عالية التكبير وملف الكثافة المقابل (انظر الشكل 1d، e)، مما يشير إلى الخصائص المعرضة بالكامل. نمط حيود الأشعة السينية (XRD) لـأظهر سلسلة من القمم عند و التي يمكن نسبها إلى القمم المميزة للماس (PDF، #06-0675). الـلم تظهر العينات قمم حيود تتوافق مع بلورة البلاتين، مما يشير إلى الحجم الصغير لعينات البلاتين.أظهرت قياسات المعايرة (الجدول التكميلي 1) تشتت البلاتينكان“، مما يشير إلى تجمعات البلاتين المعرضة تقريبًا بالكامل على الجرافين الغني بالعيوب، وهو ما يتماشى مع نتائج STEM. (الشكل التوضيحي 1)، تم تحديد ذرات البلاتين المعزولة في تشتت متجانس على سطح ND@G. في الوقت نفسه، لم تُلاحظ أي قمم حيود واضحة لبلورة البلاتين في نمط XRD لـ.
لتحليل البيئة الإلكترونية والتنسيقية لمجموعات البلاتين المعرضة بالكامل، قمنا بإجراء تحليل الامتصاص بالأشعة السينية باستخدام السنكروترون على البلاتين.-الحافة ضمن كل من مناطق هيكل الامتصاص الدقيق للأشعة السينية الممتدة (EXAFS) وهيكل الامتصاص القريب من الحافة للأشعة السينية (XANES)، وقارنتهم بتلك الخاصة بورق البلاتين وتم إجراء تحويل فورييه (FT) لـ EXAFS (الشكل 2a-c) في فضاء R وتحويل الموجات (WT) لاهتزازات EXAFS (الشكل 2d-f) لدراسة الهيكل التنسيقي المتميز لأنواع البلاتين.العينة أظهرت قمة حادة عندوقمة ضعيفة نسبيًا عندالتي تُخصص للقشرة التنسيقية الأولى من و على التوالي. يمكن أيضًا توضيح الاتجاه بوضوح من WT لـ Ptنتائج تذبذب EXAFS عند الحافة. أظهرت نتائج تحليل بيانات EXAFS (الجدول التكميلي 2) أن عدد تنسيق Pt-Pt (CN) فيكان، مما يعني أن الكتل النانوية من البلاتين المعرضة بالكامل لها متوسط ذري يبلغ أربعة ذرات من البلاتين. بالنسبة لـ ، فقط قمة واحدة تتركز حولتم التعرف عليه على أنهرابطة، ولم يتم الكشف عن أي تشتت بين ذرات البلاتين، مما يعني أن ذرة البلاتين الفردية تتنسق فقط مع ذرات الكربون و/أو الأكسجين. علاوة على ذلك، تم دراسة البنية الدقيقة لأنواع البلاتين (في الذرات الفردية والمجموعات) من خلال امتصاص أول أكسيد الكربون باستخدام مطيافية الانعكاس المنتشر بالأشعة تحت الحمراء بتقنية تحويل فورييه (DRIFTS). الطازجةالعينات عرضت فقط قمة ضعيفة عندالمُعَين على اهتزاز ثاني أكسيد الكربون الممتص على سطح معزولذرات. على النقيض، فإن النطاق الرئيسي لامتصاص CO ( ) أظهر انزياحًا أحمر ملحوظًا لخط CO الممتص خطيًا على مواقع Pt في العينة الجديدة عينات (الشكل التوضيحي 2)، مما يدل على وجود تجمعات البلاتين.
من نتائج XANES، حالات التكافؤ لـتم الكشف عنها. كما هو موضح في الشكل 2g، فإن البلاتينأشارت منحنيات XANES عند حافة الامتصاص إلى أن طاقة حافة الامتصاص ( ) في يقع بين رقائق البلاتين و . هذا يشير إلى أن تجمعات البلاتين تحمل شحنة إيجابية بسبب انتقال الإلكترونات من البلاتين إلى المصفوفة.، مما يوضح التفاعل بين أنواع البلاتين ودعم ND@G. كما هو متوقع، فإن طاقة حافة الامتصاص لـكان قريبًا بوضوح من، مما يشير إلى أن أنواع البلاتين فيكان ND@G مشحونًا بشكل أكثر إيجابية من ذلك في. لدراسة الحالات الإلكترونية للمواد الحفازة بشكل أعمق، تم إجراء تحليل طيف الإلكترون بالأشعة السينية (XPS) (الشكل 2h، i). هناك قمتان في تحليل البلاتين عالي الدقةطيف XPS لـمع ال
الشكل 1 | التوصيف المجهري لـ و . صورة HRTEM لـ ND@G. مقياس الرسم، 5 نانومتر. ب صور AC-HAADF-STEM لـبتكبير منخفض. مقياس الرسم، 10 نانومتر. ج، د صور AC-HAADF-STEM لـفي تكبير عالي. شريط القياس، 5 نانومتر. ملف شدة الضوء على طول الخط. أنماط XRD لـ و . (تُبرز تجمعات Pt في الصور بواسطة دوائر زرقاء.). طاقات الربط 72.2 إلكترون فولت و75.3 إلكترون فولت، المرتبطة بـ و Pt القمم، على التوالي. قمم عند 72.8 إلكترون فولت و 76.1 إلكترون فولت تم نسبها إلى و القمم، تظهر تحولًا إيجابيًا مقارنةً مع ذلك لـيشير انتقال الطاقة المرتبطة إلى قيم عالية إلى أن الحالات الإلكترونية لعينات البلاتين زادت من تجمعات البلاتين إلى ذرات البلاتين الفردية، وهو ما يتماشى مع نتيجة XANES.
الأداء التحفيزي لعملية هدرجة 2,4-DNT
قمنا بالتحقيق في الأداء التحفيزي لـلهيدروجين 2،4-DNT، جنبًا إلى جنب مع مجموعة متنوعة من النيتروأرينات المستبدلة الأخرى. تم اقتراح مسارات التفاعل المحتملة لهيدروجين 2،4-DNT في الشكل 3a. أولاً، قمنا بإجراء فحص المذيبات لاستكشاف تأثير المذيب بشكل منهجي. تم استخدام المذيبات البروتونية، بما في ذلك الميثانول، الإيثانول، والإيزوبروبانول، والمذيبات القطبية غير البروتونية، بما في ذلك THF، الأسيتات الإيثيلية، و1،4-دي أوكسان، والمذيبات غير القطبية مثل الن-هكسان، البنزين، وكذلك التولوين لهيدروجين 2،4-DNT (الشكل 3b). حقق التفاعل في المذيبات البروتونية (أي الميثانول، الإيثانول، الإيزوبروبانول) تحويلًا كاملاً وعوائد مرتفعة، وكان الميثانول هو أفضل مذيب في نظامنا الحفاز، ربما لأن الكحوليات ذات السلسلة الكربونية القصيرة يمكن أن تحسنالذوبانية. في معظم الحالات، كانت التحويلات والعوائد منخفضة بشكل ملحوظ بالنسبة للمذيبات غير البروتونية (سواء القطبية أو غير القطبية). تشير هذه النتائج إلى أن المذيبات البروتونية تلعب دورًا رئيسيًا في هدرجة النيتروأرينات، مشابهًا للتقارير السابقة.درجات الحرارة وتم التحقيق في الضغط، وأظهرت أداءً تحفيزيًا عاليًا حتى في درجة حرارة الغرفة ) والضغط المنخفض ( 1 ميغاباسكال ). لذلك، في ما يلي، الهدرجة الحفزية لـ تم فحص DNT تحتفيمع الميثانول كوسط.
لدراسة مزايا دعم ND@G، تم إعداد سلسلة من عينات محفز البلاتين (تم تحضير وتحليل تحميل Pt باستخدام STEM (الشكل التكميلي 3) باستخدام دعائم متنوعة، بما في ذلك الكربون. ودعمت أكاسيد، وقيمت نشاطها التحفيزي تحت ظروف تفاعل متطابقة. كما هو موضح في الشكل التكميلي 3، كانت جزيئات البلاتين واضحة في جميع المحفزات من خلال صور STEM. يوضح الشكل 3c تحويلات 2,4-DNT وعوائد 2,4-DAT لكل محفز بعد ساعتين من التفاعل.، و أظهرت تحويلات عالية )، في حين أظهرت محفزات أخرى تحويلات منخفضة ( و لكن جميع هذه المحفزات كانت ذات عوائد منخفضة (<60%).أظهر نشاطًا تحفيزيًا استثنائيًا، متجاوزًا بشكل كبير المحفزات الأخرى المعتمدة على البلاتين. تشير النتائج أعلاه أيضًا إلى أن دعم ND@G أكثر كفاءة في توزيع واستقرار ذرات المعدن مقارنة بالأكاسيد أو المواد الكربونية. علاوة على ذلك، فإن التجاريةتم استخدامه كعينة مرجعية، والتي أظهرت جزيئات نانوية من البلاتين (Pt) موزعة بشكل جيد (الشكل التكميلي 4). كما هو موضح في الشكل 3c، أظهر المحفز التجاري Pt/C نشاطًا أقل مقارنة بـ.
كما هو موضح في الشكل 3د،عرضت نشاطًا تحفيزيًا عاليًا بشكل استثنائي مع معدل دوران للكتلة (TOF) قدره، مع تحويل وعائد قدره نحو 2,4-DAT بعد ساعتين من التفاعل. على النقيض، أظهرت نشاطًا ضئيلًا، مشابهًا للهدرجة المبلغ عنها للنيتروأرينات باستخدام المحفزات ذات الذرة الواحدة. في هذه الأثناء، زمن الطيران لـحوالي 60 مرة أعلى منND@G. بالإضافة إلى ذلك، كان دعم ND@G النقي غير نشط. وبالتالي، فإن الكتل النانوية من البلاتين المعرضة بالكامل، بدلاً من ذرات البلاتين الفردية، هي المواقع النشطة للهدرجة. تم حساب طاقات التنشيط الظاهرة (الشكل التكميلي 5) لـ و ND@G. الرسوم البيانية من نوع أرهينيوس لـأظهر ارتباطًا خطيًا، مما يوفر طاقة تنشيط ظاهرة قدرهابوضوح، فإن طاقة التنشيط الظاهرة لـأقل بكثير منمتسق مع حقيقة أنكانت أكثر المحفزات نشاطًا. بالمقارنة مع المحفزات المعروفة في الأدبيات،يظهر نشاطًا تحفيزيًا متفوقًا

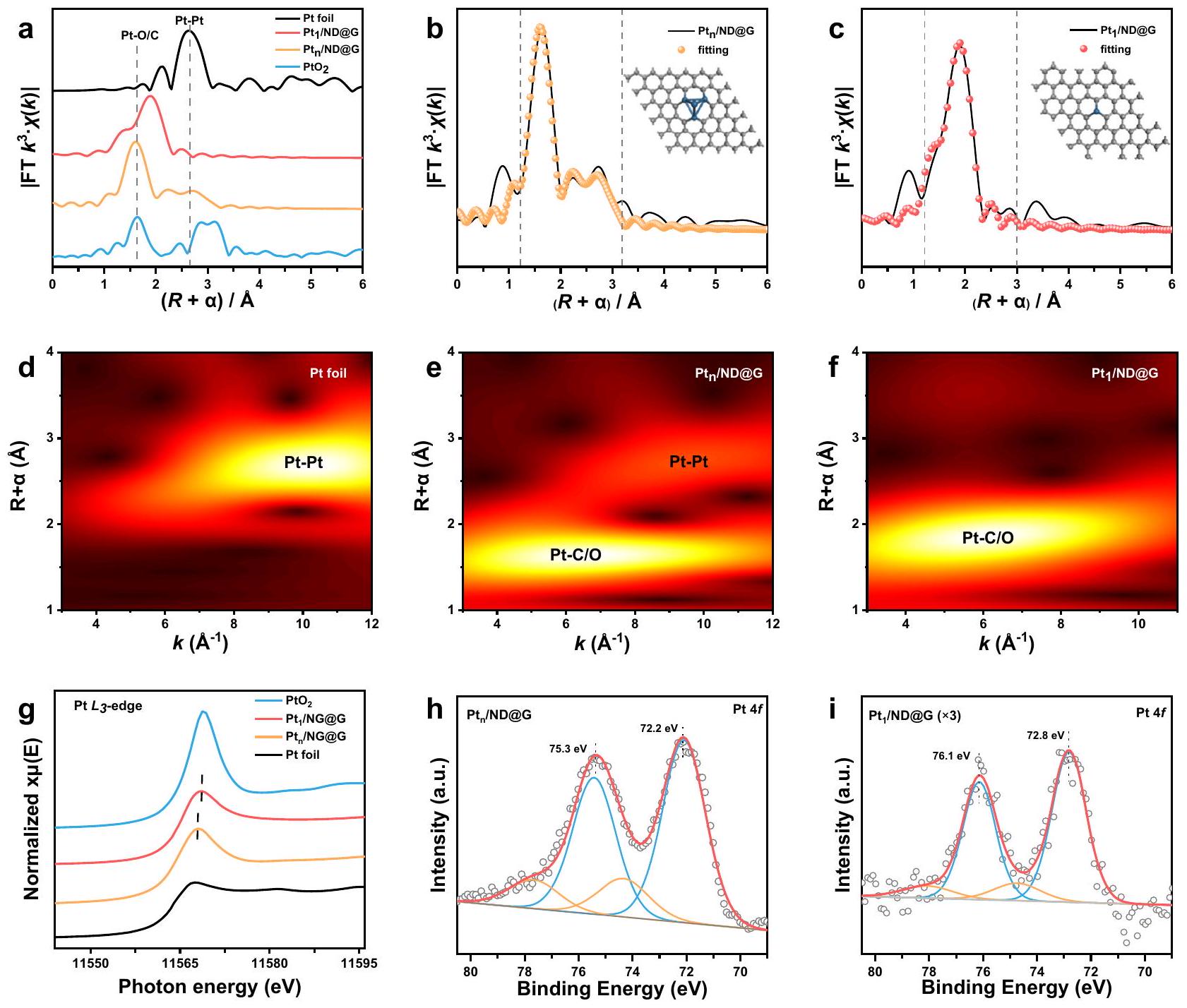

الشكل 2 | قياسات XAFS وXPS للمواد الحفازة. أ تحويل فورييه لـ EXAFS (FT)-مرجحنتائج تركيب EXAFS في فضاء R لـ و تحليل WT لـ، و
رقائق البلاتين. ج البلاتين-طيف XANES عند الحافة و نقطةطيف XPS لـ و . الأداء تحت ظروف تفاعل معتدلة. (الجدول التكميلي 3).
للمقارنة، فإن محفزات جزيئات النانو من البلاتين ( ) مع تم تحضير تحميل Pt باستخدام طريقة النقع لهدرجة 2,4-DNT. كما هو موضح في الشكل التوضيحي 6، فإن الجسيمات النانوية فيأظهر حواف شبكة مميزة لبلورة البلاتين وتوزيع متوسط لقطر الجسيمات يبلغ 2.73 نانومتر. عرضت صورة STEM تباعدًا منتظمًا للشبكة يبلغ 0.226 نانومتر، مما يتوافق مع مستوى Pt (111). كما هو موضح في الشكل التكميلية 7، كانت هناك قمة حيود واضحة في ملف XRD لـنُسب إلى سطح Pt (111) للجزيئات النانوية، وهو ما يتوافق مع صورة STEM. تشتت Pt في هو كما تحددهقياس المعايرة (الجدول التكميلي 1).تم تسليم TOF منوعائد قدره فقطوأظهرت حاجز تنشيط واضح لـ (الشكل 3d والشكل التوضيحي 5). وبالتالي، فإن النشاط التحفيزي لـأقل من ذلك لـ.
تم تقييم متانة المحفزات.يمكن استخدامه لمدة 5 دورات عند تحويل منخفض دون أي فقدان في النشاط (الشكل التكميلي 8). صور STEM ونتائج ICP لـND@G بعد التفاعل أشار إلى عدم وجود أي تكتل أو تسرب، مما يدل على استقراره الهيكلي المتميز. خلال التفاعل (الشكل التكميلي 9 والجدول التكميلي 4).
قمنا باختبار الهدرجة لمجموعة من الدي-نيتروأرينات مع مجموعات استبدالية مختلفة.تم استخدامه في درجة حرارة الغرفة، وأدى هدرجة هذه المشتقات من ثنائي النيتروبنزين إلى الحصول على المنتجات المرغوبة بعوائد ممتازة خلال عدة ساعات (الشكل 4، 1-6). من المهم أن النيتروأرينات المستبدلة بالهالوجين خضعت لتحويل سلس إلى أمينات هالوأروماتية دون أي إزالة للهالوجين (الشكل 4، 5-6). استكشفنا مجموعة واسعة من النيتروأرينات المستبدلة. بخلاف النيتروبنزين (الشكل 4، 7)،كما حققت عوائد متميزة لعمليات الهدرجة للنيتروبنزينات المستبدلة التي تحتوي على مجموعات مانحة أو مستقبلة للإلكترونات، بالإضافة إلى المجموعات القابلة للاختزال بسهولة مثل الألدهيد والكيتون (الشكل 4، 8-16). وبالتالي،كان محفزًا متعدد الاستخدامات للهيدروجين الانتقائي الكيميائي للنيتروأرينات المستبدلة.
حسابات DFT ورؤية آلية
الهدرجة لـ 2,4-DNT هي تفاعل شديد الإطلاق للحرارة، وهو ما تم التحقق منه تجريبيًا ونظريًا.. وتظهر حسابات DFT لدينا نفس النتيجة أيضًا (الجدول التكميلي 5). وهذا يؤدي إلى حقيقة أنه بمجرد أن تتفاعل المواد المتفاعلة (2,4-DNT ويمكن أن تمتص على الموقع النشط، سيكون عاملاً رئيسياً في نشاط التفاعل سواء

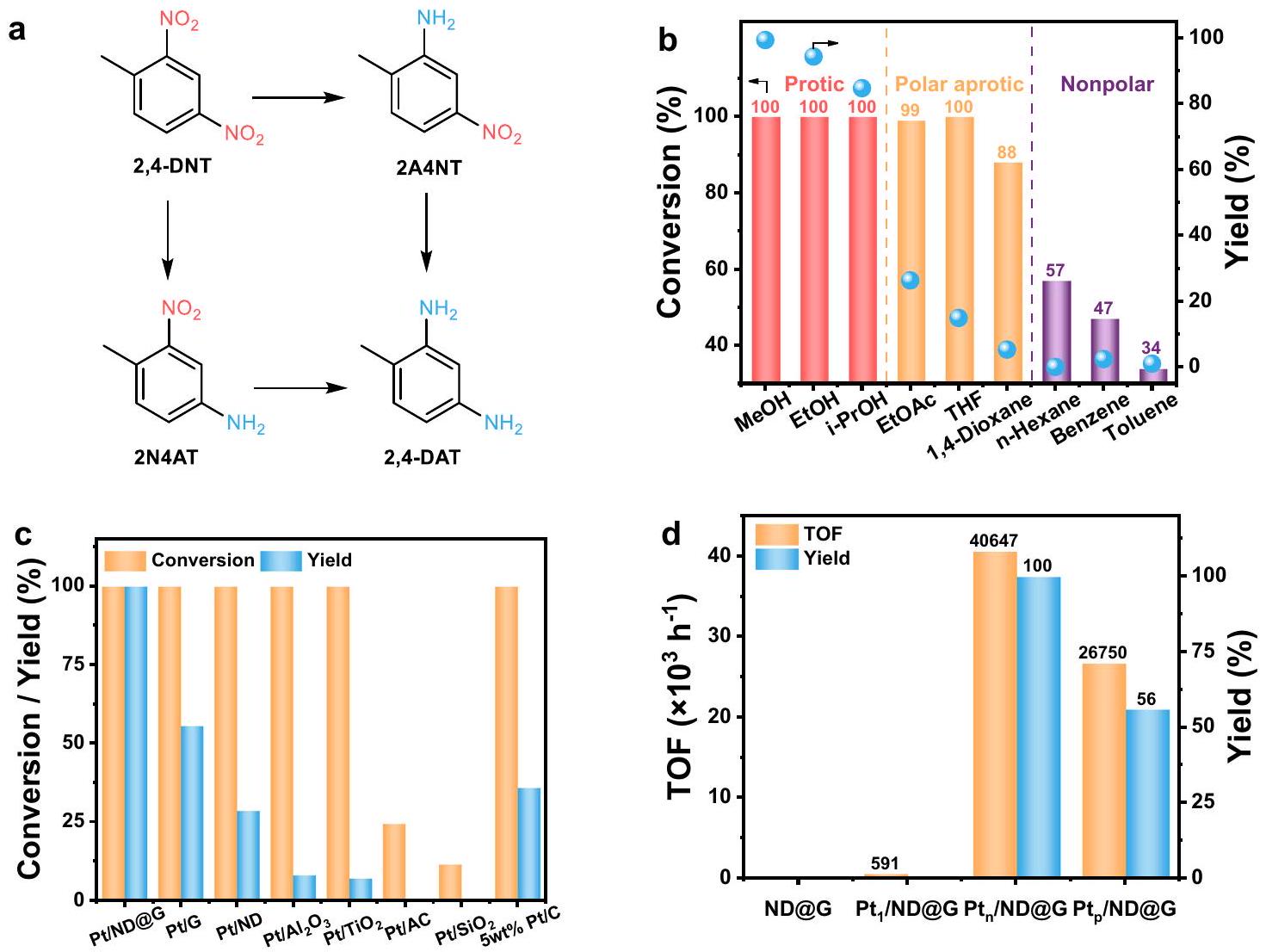

الشكل 3 | الأداء التحفيزي لتفاعل هدرجة 2,4-DNT. أ المسارات التفاعلية المحتملة لهدرجة 2,4-داينيتروتولوين، 2,4-DNT: 2,4-داينيتروتولوين، 2A4NT: 2-أمينو-4-نيتروتولوين، 4A2NT: 4-أمينو-2-نيتروتولوين، 2,4-DAT: 2,4-ثنائي أمينوتولوين. ب النتائج التحفيزية علىفي مذيبات مختلفة (ميثانول MeOH، إيثانول EtOH، إيزوبروبانول i-PrOH، أسيتات الإيثيل EtOAc، تتراهيدروفوران THF). ظروف التفاعل: 5 ملغ من المحفز، 1 مللي مول من 2،4-DNT، 10 مل من المذيب، 1 ميغاباسكال منوزمن التفاعل 20 دقيقة. ج التحفيزي
يمكن أن تتخلص المنتجات و/أو الوسائط وتحرر الموقع النشط بنجاح. لفهم الفرق في الهدرجة بين ذرات البلاتين الفردية، وتجمعات البلاتين، وجزيئات البلاتين المعدنية. استنادًا إلى نتائج XAFS وSTEM، استخدمنا، و (الشكل التوضيحي 10) كنماذج، على التوالي.
لإمتزاز 2,4-DNT، ثلاث مجموعات (، ويمكن أن ترتبط (البنزين-) بسطح المحفز، وتظهر أكثر تكوينات الامتزاز استقرارًا والطاقة المرتبطة بالامتزاز في الشكل 5. علىطاقة الامتزاز بواسطةقريب من ذلك بواسطة البنزين-وكلاهما أكثر سلبية من ذلك بـ. الامتصاص بواسطةأقوى من ذلك بـأو بنزين-. على سطح Pt(111)، الامتزاز بواسطة والبنزين – لديه طاقات الامتزاز لـ، و -0.23 إلكترون فولت، على التوالي.يظهر الجرافين امتصاصًا أقوى لـ 2,4-DNT منوعلى السطح. تكشف تحليل بادر (الشكل التكميلي 10) أن ذرة البلاتين المعزولة تفقد المزيد من الإلكترونات (-0.32 e) مقارنة بأربع ذرات بلاتين (، و -0.20 هـ ) من العناقيد، وهو ما يتماشى مع نتائج XAFS وXPS. إن وجود ذرة بلاتين مفردة مشحونة إيجابياً يعزز الامتصاص التفضيلي بواسطةمتسق مع النتائج في الأدبيات.
ومع ذلك، فإن النشاط الحفزي لعملية هدرجة 2,4-DNT لا يرتبط فقط بامتصاص 2,4-DNT، بل قد يرتبط أيضًا بخطوات تفاعل أخرى، بما في ذلك الامتصاص والانفصال عنالتفاعل بين 2,4-DNT و، واحتلال وإطلاق المواقع النشطة. علاوة على ذلك، قمنا بمقارنة الامتزاز و تفككبعد امتصاص 2,4-DNT على ثلاثة نماذج من المحفزات (الجدول التكميلي 6). على سطح Pt(111)، يحدث تفككهو تلقائي، وهو طارد للحرارة بمقدار 1.13 إلكترون فولت، مما يعني نشاطًا تحفيزيًا مرتفعًا محتملًا لـ 2,4-DNT. بالمقارنة معامتصاصعلىوانفصاله ( ) هو أقل ملاءمة من الناحية الديناميكية الحرارية. لذلك، من الصعب على ذرة واحدة من البلاتين أن تتصل بكل من والمواد المتفاعلة خلال التفاعل، وبالتالي نشاط الهدرجة لـ 2,4-DNT على @Gr أقل بكثير من @جر السطح. تم إجراء مزيد من الحسابات لدراسة سلوك الامتزاز للوسائط والمنتجات على @جر بالمقارنة مع تم توفير الهياكل المقابلة وطاقة الامتزاز في المعلومات التكميلية (الجدول التكميلية 7-9). بالنسبة لـ 2A4NT و 2,4-DAT، كلاهما في تكوين مجموعات البنزين على Pt4@Gr وعلى Pt (111). بالمقارنة مع Pt(111) مع @Gr، وُجد أنه على الرغم من الانفصال أسهل علىامتصاصDAT قوي جداً (-1.57 مقابل -0.74 إلكترون فولت، الجدول التكميلي 7)، مما يؤدي إلى تراكم الوسائط والمنتجات على المواقع النشطة، وبالتالي يؤدي إلى انخفاض النشاط.
للحصول على مزيد من الفهم حول الفجوة في أنشطة الهدرجة بين و استخدمنا تقنية DRIFTS في الموقع لمراقبة التغيرات في قمم الأشعة تحت الحمراء المميزة لمجموعة النيترو على عينات المحفز قبل وبعد إدخال الهيدروجين. نظرًا لأن 2،4-DNT هو مادة صلبة في درجة حرارة الغرفة، فإنه من الصعب نشر 2،4-DNT على سطح المحفز كجزيئات غازية. على النقيض من ذلك، فإن النيتروبنزين هو سائل في درجة حرارة الغرفة، وبالتالي

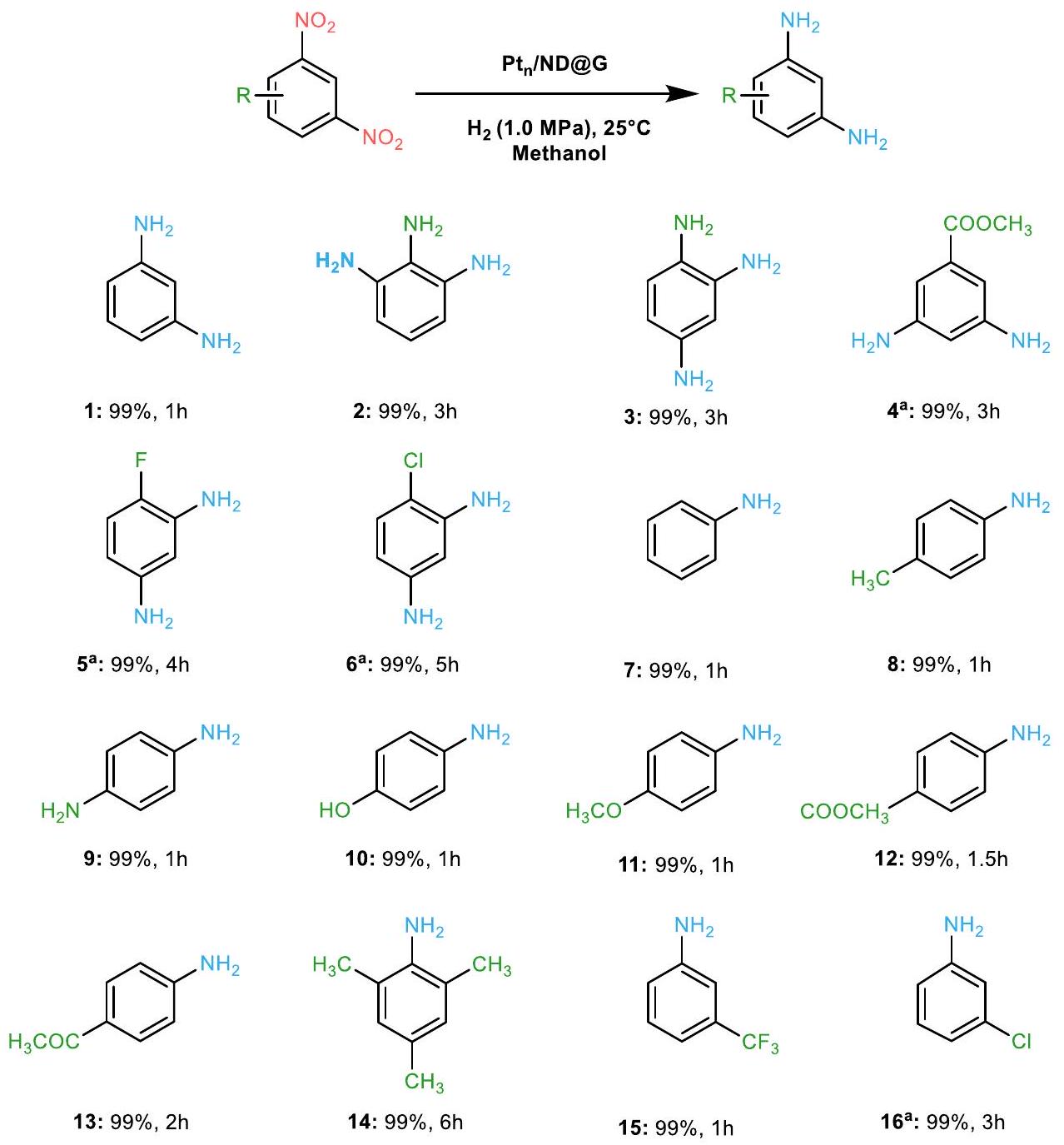

الشكل 4 | نطاق الركيزة لتفاعل الهدرجة للدي-نيتروأرينات والنيتروأرينات باستخدامظروف التفاعل:من الركيزة، 10 مل من الميثانول كمذيب،تمت ملاحظة التحويل؛ تم تحديد العائد بواسطةمن الركيزة.
يمكن لبخار النيتروبنزين أن ينتشر بسهولة إلى خلية التفاعل بالأشعة تحت الحمراء من خلال تدفق عالي من النيتروجين. و تمت ملاحظة قمتين مميزتين عند و في الانزلاقات قبل تقديمالتي تم تعيينها للاهتزاز التمددي غير المتناظر ) واهتزاز التمدد المتماثل لمجموعة النيترو، على التوالي . ل (الشكل 6أ)، الشريط عند و ( اختفت بسرعة مصاحبة لتدفق الهيدروجين؛ وتم ملاحظة شريحتين جديدتين عند و نُسب إلىاهتزاز الانحناء للأنيلين. تؤكد هذه التغيرات الديناميكية تفعيل وهدروجين الأنيلين.إلى فوق في وجود (الشكل 6ب)، لم تُلاحظ أي تغييرات في كثافة الشريط المنسوبة إلى مجموعات النيترو ( و ) جنبًا إلى جنب مع التدفق . وبالمثل، حتى بعد اجتيازلمدة 32 دقيقة، لا قمم لـتم الكشف عن اهتزازات انحنائية. ومن ثم، تم امتصاصعلى موقع البلاتين الفردي أثر سلبًا على الامتزاز والتنشيط اللاحق لـ، وهو ما يتماشى مع حسابات DFT.
من خلال دمج النتائج التجريبية والنظرية، نستنتج أن المواقع النشطة المتعددة فييمكن أن يعزز الامتصاص المشترك/تنشيط الركائز ووإطلاق المواقع النشطة بسبب القدرة المتوسطة على الامتصاص للوسائط والمنتج، مما سهل تقدم تفاعل الهدرجة متعدد الخطوات.
نقاش
باختصار، استخدمنا محفزات تجمعات البلاتين المكشوفة بالكاملتم دعم ND@G بواسطة طريقة ترسيب-ترسيب. بمساعدة صور المجهر الإلكتروني، وطيف XAFS، وطيف DRIFTS،العناقيد فيتم تحديدها. /ND@G أظهر أداءً متفوقًا بشكل دراماتيكي في الهدرجة (TOFالعائد ) مقارنة بـ ND@G، أو أي محفز معروف، لعملية الهدرجة متعددة الخطوات لـ 2,4-DNT تحت درجة حرارة الغرفة. بالإضافة إلى ذلك، فإن أظهرت ND@G استقرارًا ممتازًا في اختبارات إعادة التدوير وأظهرت أداءً تحفيزيًا ممتازًا في الهدرجة متعددة الخطوات لمجموعة متنوعة من الدي-نيتروأرينات التي تحتوي على مجموعات استبدال مختلفة. أكدت حسابات DFT وتجارب الامتصاص أن الكتل النانوية من البلاتين المعرضة بالكامل يمكن أن تمتص الركائز في الوقت نفسه.لزيادة النشاط التحفيزي. تكشف الحسابات الإضافية أن امتصاصبواسطة هو أكثر تفضيلاً من الناحية الديناميكية الحرارية من بعد امتصاص 2,4-DNT. مقارنة بـالقدرة المعتدلة على الامتصاص لل intermediates والمنتجات علىمنعت تراكمها على المواقع النشطة وساهمت في مستوى نشاطها العالي. لذلك، يوضح عملنا مزايا استخدام FECCs الفريدة لتعزيز الهدرجة متعددة الخطوات الفعالة للدي-نيتروأرينات تحت ظروف معتدلة، بينما يمهد أيضًا الطريق للتصميم العقلاني لمواد ذات نشاط عالي و
٢-التكوين 4-تكوين البنزين

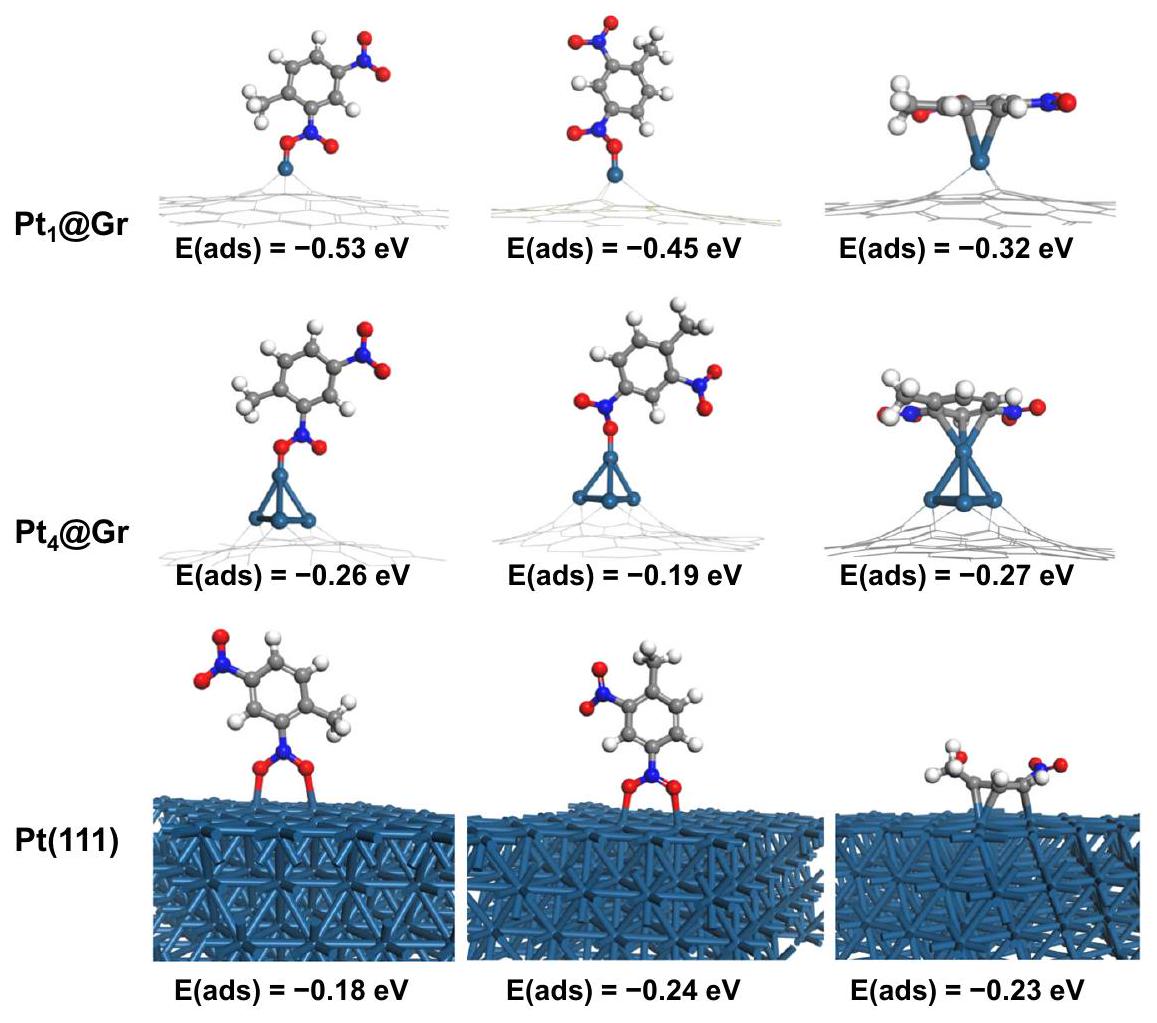

الشكل 5 | حسابات DFT. ثلاثة نماذج محتملة للامتزاز (عند 2- – التكوين، عند 4- – التكوين، وتكوين البنزين) وطاقة الامتزاز المقابلة لـ 2,4-DNT على ، و .
الشكل 6 | تحقيقات حول آلية تفاعل هدرجة 2,4-DNT. طيف DRIFTS في الموقع لهدرجة النيتروبنزين في وجود و (ب) عن طريق التدفقكغاز تفاعل.
محفزات الهدرجة الانتقائية المستخدمة في تفاعلات الهدرجة متعددة الخطوات.
طرق
المواد
تم الحصول على مسحوق النانو الماسي (ND) من شركة بكين غريش هاي تك، الصين. الجرافين، الكربون النشط،، و تم الحصول على المساحيق من علاء الدين. المحفزات التجارية ( ) تم شراؤها من ألفا أيسر. حمض الكلوروبلاتينيك ( ) وصوديوم فورمات ((HCOONa)) كانا من المواد الكيميائية التحليلية وتم شراؤهما من شركة سينوفارم المحدودة.
تحضير المحفزات
تم تخليق النانوماس الماسي@الجرافين (ND@G) من خلال التلدين الحراري، حيث تم تعريض مساحيق النانوماس الماسي النقية لـتحت تدفق الهواء لمدة 4 ساعات.مع التحميل، تم تحضيره باستخدام طريقة الترسيب-الترسيب مع كمقدمة. في البداية، تم تفريق ND@G (200 ملغ) بالموجات فوق الصوتية في 25 مل من الماء المقطر في دورق دائري سعة 100 مل لمدة 30 دقيقة. بعد ذلك، تم تسخين التعليق إلىفي حمام زيت تحت ظروف إعادة التدفق لمدة 30 دقيقة أخرى، تليها إضافة صوديوم الفورمات.محلول مائي (يعادلتم إضافة تحميل Pt على دعم ND@G إلى 2 مل من الماء المقطر. وتمت المعالجة بالموجات فوق الصوتية لمدة 5 دقائق. بعد التحريك لمدة 30 دقيقة إضافية، تم إضافة المحلول أعلاه بالتنقيط إلى تعليق دعم الكربون مع التحريك المغناطيسي عندواستمر الخليط في التحريك عندلمدة ساعة واحدة. بمجرد الانتهاء، تم تبريد الخليط إلى درجة حرارة الغرفة، وتم تصفيته، وشطفه عدة مرات بالماء المقطر. في النهاية، تم تجفيف المساحيق في فراغ عندوانخفض فيفي (الجرافين)، (الماس النانوي)، (الكربون النشط)، ، و تمت تخليقها بنفس الطريقة والتحميل كما. الـمعتم تصنيع التحميل بواسطة طريقة النقع. عادةً ما يتم استخدام كمية من الماءتم إضافة المحلول إلى 2 مل من الإيثانول. ثم تم توزيع ND@G (200 ملغ) في المحلول، وتم الاحتفاظ بالمحلول تحت تحريك قوي. بعد التقدم في العمر لمدة 20 ساعة، تم تجفيف الراسب طوال الليل فيفي فراغ. أخيرًا، تم معالجة المسحوق تحت الـفي. الـمعتم تحضير تحميل Pt بواسطة طريقة النقع. تم توزيع ND@G (200 ملغ) في 2 مل من الماء المقطر في كأس، ثم تم إضافة كميات معينة منتم إضافة محلول مائي؛ بعد أن تم تحريك الخليط حتى جف. بعد ذلك، تم تجفيف المسحوق الناتج في فراغ عندتم تقليصه إلىتحت جو من.
توصيفات
تم إجراء تحليل المجهر الإلكتروني الناقل عالي الدقة (HRTEM) باستخدام جهاز FEI Tecnai G2 F20 الذي يعمل عند 200 كيلوفولت. تم التقاط صور المجهر الإلكتروني الناقل الماسح عالي الزاوية المصحح للانحراف (AC-HAADF-STEM) على جهاز JEOL JEM ARM 200 CF الذي يعمل عند 200 كيلوفولت. تم قياس أنماط حيود الأشعة السينية (XRD) باستخدام جهاز D/MAX-2500 PC لحيود الأشعة السينية مع أحادي اللون.إشعاع” ). الـتم إجراء قياسات المعايرة باستخدام جهاز Micromeritics AutoChem II 2920 المزود بكاشف موصل حراري. تم إجراء مطيافية الأشعة السينية للألكترونات (XPS) على جهاز ESCALAB 250 مع مصدر أشعة سينية Al Ka.تم تحديد محتويات البلاتين في المحفزات بواسطة مطياف الانبعاث الضوئي البلازمي المقترن بالتحريض (ICP-OES). تم تسجيل أطياف هيكل امتصاص الأشعة السينية (XAS) عند البلاتين-الحافة على خط الشعاع 1W1B في منشأة الإشعاع السنكروتروني في بكين (SSRF، 2.5 جيجا فولت مع تيار قدره 250 مللي أمبير)، باستخدام مقياس الطيف البلوري المزدوج Si (111). تم الحصول على بيانات XAS في وضع النقل باستخدام غرف التأين ككواشف. تم الحصول على الأطياف في ظروف محيطة. تم معالجة وتحليل بيانات XAS باستخدام حزمة برامج Demeter.تحويل المويجات (WT) لـ Ptتم تنفيذ تذبذبات EXAFS عند الحافة بناءً على موجات مورلي باستخدام HAMA Fortran.
تم إجراء تجارب طيفية باستخدام تقنية الانعكاس المنتشر بالأشعة تحت الحمراء في الموقع (DRIFTS) على جهاز طيف الأشعة تحت الحمراء بتحويل فورييه Thermo Scientific Nicolet IS10 المزود بكاشف MCT وخلايا تفاعل. كانت دقة طيف DRIFTS هيأكثر من 32 مسحًا. الشروط التفصيلية للمعالجة المسبقة والاختبار موضحة كما يلي. بالنسبة لقياسات CO-DRIFTS، تم تخفيف العينة بـ KBr، وتحميلها في الخلية، وتم تسخينها.فيلمدة ساعة واحدة. بعد تبريد العينة إلىفي تدفق هيليوم عالي النقاء، تم جمع طيف خلفي. بعد ذلك،تم إدخاله إلى الخلية لتشبع سطح العينة بـ CO، وتم جمع طيف DRIFTS حتى لم يعد شدة قمة الامتصاص تزداد. أخيرًا، تم تحويل تدفق الغاز إلى تيار هيليوم نقي لجمع طيف كيمياء الامتصاص لـ CO. بالنسبة لقياسات DRIFTS في الموقع لامتصاص النيتروبنزين وتفاعل السطح، تم تحميل العينة المخففة بـ KBr في الخلية وتم تسخينها.فيلمدة ساعة واحدة. بعد تبريد العينة إلىفي تيار هيليوم عالي النقاء، تم جمع طيف خلفية. تم إدخال النيتروبنزين إلى الخلية لمدة 30 دقيقة تلاها تطهير الهيليوم لإزالة الجزيء الممتص جسديًا قبل جمع إشارات DRIFTS. أخيرًا، تم جمع الأطياف لعملية الهدرجة كل دقيقة بعد إدخال.
تقييم التفاعل
تمت هدرجة ثنائي النيترو أرومات في وعاء ضغط عالٍ مزود بخلاط مغناطيسي (700 دورة في الدقيقة). عادةً، تم تحميل 10 مل من خليط من ثنائي النيترو أرومات، والعوامل الحفازة، والمذيب، والمعيار الداخلي دوديكان في المفاعل. بعد الإغلاق، تم غسل الوعاء بالغاز الأرجون ثلاث مرات ولثلاث مرات، ثم تم تسخينه إلى درجة حرارة معينة باستخدام محرك مغناطيسي. بمجرد الوصول إلى درجة الحرارة،تم إدخال الغاز والحفاظ عليه عند ضغط مطلوب في المفاعل لبدء التفاعل. عند الانتهاء من التفاعل، تم تبريد الأوتوكلاف إلى درجة حرارة الغرفة، وتم تصريف غاز الهيدروجين المتبقي. تم تحليل المنتج بواسطة كروماتوغرافيا الغاز.
التفاصيل الحاسوبية
تم إجراء حسابات DFT بواسطة حزمة المحاكاة الأولية فيينا (VASP)تُوصف التفاعل بين الأيون والإلكترون بواسطة طريقة الموجة المعززة بالمشروعات (PAW)الطاقة المحتملة. يتم معالجة طاقات تبادل الإلكترونات والتفاعل بواسطة دالة بيردو-بورك-إرنزرهوف (PBE).تصحيحات تشتت فان دير ووالس هي بواسطة المعامل المتأخر (D3)تم تحديد طاقة القطع عند 500 إلكترون فولت، وت tolerance التقارب هو و لتحسينات الإلكترونيات والأيونات، على التوالي. تم بناء نموذج pt1@Gr عن طريق وضع ذرة معدنية في عيب كربوني منطبقة الجرافين. أيضًا، يتم إزالة ثلاثة ذرات كربون مجاورة من طبقة الجرافين، مما يشكل موقعًا معيبًا حيثتوجد مجموعة.يتم استخدام سطح بأربع طبقات، حيث تكون الطبقتان السفليتان مثبتتين. يتم ضبط طبقات الفراغ بواسطة. أتم استخدام شبكة نقاط كايرنغ مونكهورست-باك المركزية غاما لأخذ عينات من منطقة بريلوان.تم استخدام طريقة التمويه الغاوسي بعرض تمويه قدره 0.05 إلكترون فولت.
ملخص التقرير
معلومات إضافية حول تصميم البحث متاحة في ملخص تقارير مجموعة ناتشر المرتبط بهذه المقالة.
توفر البيانات
البيانات الداعمة لهذه المقالة ونتائج أخرى متاحة من المؤلفين المراسلين عند الطلب. يتم توفير بيانات المصدر مع هذه الورقة.
