بلورات نانوية ذات قشرة وصفار مزدوجة من Au@Cu7S4 لإنتاج الهيدروجين الضوئي عبر نطاق الطيف المرئي إلى القريب من تحت الأحمر Dual-plasmonic Au@Cu7S4 yolk@shell nanocrystals for photocatalytic hydrogen production across visible to near infrared spectral region
تظل الطاقة القريبة من الأشعة تحت الحمراء غير مستغلة نحو توجيه حصاد الطيف الشمسي بالكامل لتلبية احتياجات إنتاج الهيدروجين الشمسي. نحن نبلغ عن استخدام بلورات نانوية من صفار البيض@القشرة كعوامل تحفيز ضوئي ثنائية البلازما لتحقيق إنتاج هيدروجين ملحوظ تحت الإضاءة المرئية والقريبة من الأشعة تحت الحمراء. تكشف بيانات الطيف السريع عن انتشار حالات فصل الشحنات طويلة العمر لـ تحت كل من التحفيز المرئي والقريب من الأشعة تحت الحمراء. بالاقتران مع الميزات المفيدة لهياكل صفار البيض@القشرة، تحقق عائدًا كميًا ذروته عند 500 نانومتر وعائدًا كميًا قياسيًا قدره عند 2200 نانومتر لإنتاج الهيدروجين في غياب عوامل تحفيز إضافية. من المتوقع أن يلهم تصميم نظام تحفيز ضوئي مستجيب للأشعة المرئية والقريبة من الأشعة تحت الحمراء تطبيقات واسعة النطاق في توليد الوقود الشمسي. في هذا العمل، تم تسليط الضوء على جدوى استغلال خاصية الرنين السطحي البلازمي المحلي للبلورات النانوية شبه الموصلة غير المتوازنة ذاتية التخصيب لتحقيق تحفيز ضوئي مدفوع بالطيف الواسع.
الرنين السطحي البلازمي المحلي (LSPR) هو خاصية بصرية فريدة تم دراستها على نطاق واسع في المعادن النبيلة، مثل هياكل الذهب والفضة والنحاس . لقد جذبت هياكل الذهب اهتمامًا كبيرًا بشكل خاص بسبب إمكانية ضبط امتصاص LSPR عبر نطاق الطيف المرئي إلى القريب من الأشعة تحت الحمراء (NIR). إن قابلية ضبط هذا الامتصاص لها آثار كبيرة على استخدام طيف NIR، حيث تقدم المواد شبه الموصلة التقليدية خيارات محدودة فقط. مؤخرًا، أظهرت أشباه الموصلات ذاتية التخصيب، مثل النوع p و ، والنوع n و ، ميزات LSPR ملحوظة بشكل أساسي في
منطقة NIR . إن وجود الشوائب الداخلية يولد كثافة عالية من حوامل الشحن الحرة لهذه المواد شبه الموصلة غير المتوازنة، مما يحفز LSPR في منطقة NIR ذات الطاقة المنخفضة نسبيًا. على عكس LSPR في المعادن، الذي يُعزى إلى اهتزاز الإلكترونات الحرة، فإن LSPR في أشباه الموصلات ذاتية التخصيب ينشأ من الحوامل الحرة التي توفرها الفراغات الداخلية المرتبطة بعدم التوازن. على سبيل المثال، فإن فراغات النحاس في تحفز تشكيل ثقوب وفيرة، بينما تنتج فراغات الأكسجين في إلكترونات وفيرة. من خلال تغيير درجة التخصيب، يمكن ضبط تردد LSPR لأشباه الموصلات ذاتية التخصيب، وهو ما لا يمكن
تحقيقه في المعادن النبيلة. كما أظهر لوثر وآخرون وكريغيل وآخرون ، تنمو نطاقات LSPR للنوع p و من البلورات النانوية بشكل تدريجي في الكثافة بينما تخضع لتحولات طيفية زرقاء مع زيادة كثافة فراغات النحاس؛ السيطرة على كثافة فراغات النحاس، أي، قيمة ، يسمح بمزيد من التنظيم الديناميكي لتردد LSPR، مما يوفر إمكانية استغلال الطيف الكامل من NIR. وبالمثل، يمكن أيضًا ضبط تركيز فراغات الأكسجين في النوع n و للتلاعب بنطاقات LSPR، مما يجعل أشباه الموصلات البلازمونية من النوع n مناسبة لسد الفجوة في حصاد طيف NIR.
لقد أثار وقود الهيدروجين الشمسي اهتمامًا كبيرًا على مدى نصف القرن الماضي، حيث لديه القدرة على تلبية الطلب المتزايد على الطاقة العالمية. لقد حقق استخدام الطاقة الشمسية لإنتاج الهيدروجين عبر عوامل تحفيز ضوئي شبه موصلة المفهوم الأساسي للتنمية المستدامة للطاقة. يتم التحكم في الحد الأقصى لكفاءة تحويل الطاقة الشمسية إلى هيدروجين بواسطة قدرة امتصاص الضوء لعوامل التحفيز الضوئي. لذلك، فإن توسيع نطاق امتصاص الضوء لتعزيز قدرة حصاد الفوتونات أمر لا بد منه لتعظيم النشاط التحفيزي الضوئي. لاحظ أن توزيع الطاقة للضوء الشمسي هو تقريبًا في نطاق الأشعة فوق البنفسجية ( )، في النطاق المرئي ( ) و في نطاق NIR ( ). تمثل الفوتونات الناتجة عن الإشعاع القريب من الأشعة تحت الحمراء بطول موجي أطول من 1000 نانومتر مصدرًا هائلًا من الطاقة غير المستغلة. معظم عوامل التحفيز الضوئي التي تم تطويرها حتى الآن قادرة فقط على حصاد الطيف الشمسي في نطاقات الأشعة فوق البنفسجية والمرئية. هناك خيارات قليلة بين عوامل التحفيز الضوئي المتاحة حاليًا التي يمكن أن تستجيب للإشعاع القريب من الأشعة تحت الحمراء. لذلك، تم اعتبار إنشاء عوامل تحفيز ضوئي تستجيب للأشعة القريبة من الأشعة تحت الحمراء شرطًا مسبقًا لتحقيق إنتاج الهيدروجين المدفوع بالطيف الواسع. تقتصر عوامل التحفيز الضوئي التقليدية المستجيبة للأشعة القريبة من الأشعة تحت الحمراء على بعض أشباه الموصلات ذات فجوة الطاقة الضيقة، مثل الرصاص و مركبات الزئبق . لقد قيدت السمية العالية، والاستقرار الضعيف، وانخفاض القدرة على الأكسدة والاختزال بسبب تضييق فجوة الطاقة استخدامها العملي في إنتاج الهيدروجين الشمسي. من ناحية أخرى، تعتبر هياكل الذهب إضافة حديثة إلى مجموعة أدوات عوامل التحفيز الضوئي المستجيبة للأشعة القريبة من الأشعة تحت الحمراء . ومع ذلك، فإن الكفاءة المنخفضة لتحويل الطاقة البلازمونية لهياكل الذهب، الناتجة عن الاسترخاء السريع وإعادة التركيب للحوامل الساخنة ، قد أعاقت استخدامها كعامل تحفيز ضوئي في إنتاج الهيدروجين الشمسي. بالمقارنة مع هياكل الذهب، تمتلك أشباه الموصلات ذاتية التخصيب ميزات بلازمونية أكثر قابلية للتعديل يمكن تأمينها لإنتاج هيدروجين شمسي واعد. تشمل الميزات التحكم الديناميكي القابل للتطبيق على استجابة LSPR ودرجة أكبر من تمديد طول موجة LSPR. خاصة بالنسبة لـ ، يمكن أن يتراوح طول موجة LSPR القابل للتحقيق من 700 نانومتر إلى ما بعد 2000 نانومتر، مما يغطي تقريبًا الطيف الكامل من NIR. بالتزامن مع فجوة الطاقة المعتدلة، يمكن أن تستجيب لكل من الإشعاع المرئي والقريب من الأشعة تحت الحمراء، مما يستفيد من أكثر من من إجمالي الإشعاع الشمسي.
على عكس العديد من التقارير التي تتعامل مع إنتاج الهيدروجين الضوئي عبر البلازما Au، لا يزال عدد التقارير التي تتناول إنتاج الهيدروجين الشمسي عبر البلازما محدودًا جدًا . في هذا العمل، تم تصنيع بلورات نانوية من صفار البيض@القشرة واستخدامها كعوامل تحفيز ضوئي لإنتاج هيدروجين ملحوظ عبر نطاق الطيف المرئي إلى القريب من الأشعة تحت الحمراء. تمتلك هياكل صفار البيض@القشرة العديد من الخصائص المادية المثيرة للاهتمام المناسبة للتفاعلات التحفيزية الضوئية. أولاً، يتم احتواء جزيئات الصفار في القشرة، مما يمنع تجمعها وانفصالها أثناء عملية التفاعل وبالتالي يضمن استقرارًا طويل الأمد متفوقًا. ثانيًا، توفر القشرة المجوفة مواقع نشطة وفيرة من خلال تقديم كل من الأسطح الداخلية والخارجية للوصول إلى الأنواع المتفاعلة. ثالثًا، تسمح القشرة القابلة للاختراق بانتشار الأنواع المتفاعلة؛ يمكن أن توفر المساحة الفارغة داخل القشرة مساحة محصورة يمكن أن تعمل كنانوراكتر قوي لتسريع التفاعلات بين الأنواع المتفاعلة والمنتجات. علاوة على ذلك، يمكن لجزيئات الصفار المتحركة تحريك محلول التفاعل لإنشاء بيئة متجانسة، مما يسرع من حركية نقل الكتلة لزيادة معدل التفاعل كما
أيضًا. تؤكد النتائج التحليلية لتقنية امتصاص الأشعة السينية في الموقع (XAS) وتقنية امتصاص العابر السريع (TAS) آلية نقل الشحن المقترحة. بالاقتران مع الميزات المفيدة لهياكل صفار البيض@القشرة، تحقق عائدًا كميًا ذروته (AQY) قدره عند 500 نانومتر وعائدًا كميًا قياسيًا قدره عند 2200 نانومتر لإنتاج الهيدروجين في غياب عوامل تحفيز إضافية.
النتائج والمناقشة
التحقيقات الميكروهيكلية
تتطلب عملية تصنيع إجراء تفاعل كبريتيد على قالب البلورة النانوية من نوع . تم تحضير باستخدام طريقة الاختزال الكيميائي . يمكن أن يحول تفاعل الكبريتيد الإضافي إلى . بسبب تأثير كيركندال بحجم النانو ، يتحول من إلى رافق ذلك تشكيل فراغات وفيرة واندماجها في فراغ كامل. وبالتالي،يتكون من جزيء ذهب متحرك محاط بفراغتشكلت القشرة. الناتجتمت أولاً مميزته بواسطة المجهر الإلكتروني الناقل (TEM) لرؤية الميزات الميكروهيكلية. كما هو موضح في الشكل 1a-c،امتلكت بنية نانوية على شكل صفار البيض@قشرة، حيث تم احتواء جزيء فردي داخل قشرة مجوفة. لاحظ أن جزيئات الصفار كانت موزعة عشوائيًا داخل القشرة، مما يشير إلى أنها يمكن أن تتحرك بحرية داخل القشرة المجوفة. حركة الصفار الذهبي داخل الـيمكن مشاهدة القشرة من خلال ملاحظات TEM في الوقت الحقيقينتائج المجهر الإلكتروني عالي الدقة (HRTEM، الشكل 1g)، حيّز الانتقاء لتشتت الإلكترونات (SAED، الشكل 1i)، التحليل الطيفي بالأشعة السينية المشتتة للطاقة (EDS، الشكل 1j) وتحليل حيود الأشعة السينية (XRD، الشكل التكميلية 1a) أكدت بشكل أكبر تركيبات جزيئات الصفار كذهب مكعب متمركز (fcc Au) والقشرة كأحادي الميل.في هذه الدراسة، تم استخدام ثلاثة محتويات من الذهب لإنتاجمع أحجام فراغات تتناقص تدريجياً. كما هو محدد من الشكل 1a-c، كانت أحجام الفراغات، و لـ و على التوالي. لقد مكنتنا قابلية التحكم في حجم الفراغ من استكشاف تأثير حجم الفراغ على الكفاءة الضوئية التحفيزية لـمن خلال التحكم بعناية في الظروف التجريبية المرتبطة بتفاعل الكبريت، يمكن تحديد سمك القشرة للثلاثةيمكن ضبطه على قيمة ثابتة تقريبًا. هذا التعديل سمح باستبعاد تأثير سمك القشرة على الخصائص الضوئية المحفزة. من ناحية أخرى، توزيع حجم الجسيمات للذهب (Au) للثلاثةتم فحصه أيضًا. حجم صفار الذهب 1-Au@Cu7 و كان و ، على التوالي. كما أن التناسق في توزيع حجم الذهب استبعد أيضًا تأثيره على الخصائص الضوئية المحفزة. للمقارنة، النقي ، الذهب النقي ومزيج مادي من الذهب النقي و (المشار إليه بـ ) تم إعدادها وتوصيفها أيضًا في الشكل 1d-f. نقية تشارك ميزات هيكلية مجوفة مماثلة معباستثناء غياب جزيئات الذهب المغلفة. حجم الفراغ وسمك القشرة للمواد النقيةكانوا و على التوالي. كانت جزيئات الذهب النقي بحجم جزيئات موحد. من ناحية أخرى، تميز بتجمع جزيئات الذهب على السطح الخارجي للفراغ..
ديناميات نقل الشحنة و XAS في الموقع
الخصائص البصرية وهيكل النطاق لـتمت دراسة ذلك باستخدام الامتصاص، والضوء المنبعث (PL) وطيف الإلكترون الضوئي فوق البنفسجي (UPS). وفقًا للنتائج التحليلية الموضحة في المعلومات التكميلية، فإن هناك توافقًا محتملًا للفرقة لـلتفسير مسارات نقل الشحنات عند الواجهة موضحة في الشكل التكميلي 1d. من أجل، كـ وتم الاتصال بين Au و أدى وجود الذهب إلى انحناء للأعلى في حافة النطاق فينتيجة لاستنفاد الإلكترونات. عند إثارة حافة النطاق، يحدث انحناء النطاق لأعلى عند الواجهة سهل نقل الثقوب المثارة ضوئيًا منإلى Au وسمح للإلكترونات الناتجة عن الضوء بالتركيز فيلأن الثقوب المثارة ضوئيًا تم فصلها عن الإلكترونات المتولدة ضوئيًا، يمكن تقليل إعادة التركيب الإشعاعي للإلكترونات والثقوب مما يؤدي إلى انخفاض شدة PL لـيمكن أن يؤدي انحناء الشريط العلوي عند الواجهة أيضًا إلى توجيه ديناميات حوامل الشحنة الساخنة الناتجة عن الذهب البلازمي ومثال على هذا السيناريو سيكون حقن الإلكترونات الساخنة من الذهب فيعلى طول نطاق التوصيل المنحني (CB) وعبور الثقوب الساخنة منإلى Au من خلال نطاق التكافؤ المنحني (VB). للتحقق من آلية نقل الشحنة لهذه الحوامل الساخنة، تم إجراء قياسات XAS في الموقع علىمن خلال إدخال إشعاع ثانوي لتحفيز LSPR. استخدم التجربة بشكل منفصل إشعاع AM 1.5 G، والضوء المرئي، والضوء القريب من الأشعة تحت الحمراء لاستكشاف مسارات نقل الشحنة المرتبطة بالذهب البلازمي.يمكن اشتقاق التطور الفوري لكثافة الحالات غير المشغولة (UDOS) مع إشعاع الضوء من خلال مقارنة طيف الامتصاص بالأشعة السينية (XAS) للنحاس (Cu) والذهب (Au) الذي تم الحصول عليه تحت ظروف الإشعاع والظلام.الشكل 2أ، ب يظهر-حافة و-طيف الحافة لـسُجلت في الظلام وتحت ثلاثة ظروف إشعاعية. عند-الحافة، تم الكشف عن ثلاثة قمم مميزة عند حوالي و القمة البارزة،، كان مرتبطًا بإثارة الإلكترون منإلى غير المشغولالدولة التي شكلت حافة CBالقمم الواسعة بشكل ملحوظ، و ، كانت تُنسب إلى الانتقال الإلكتروني منإلى المختلط و حالات فارغة ومنإلى حالات الربط الفارغة في نطاق التوصيل لـ ، على التوالي. يمكن الحصول على مزيد من الدلالات في مسارات نقل الشحنات من خلال تحليل -طيف الحافة تحت ظروف الإشعاع المختلفة. تحت إشعاع AM 1.5 G، لوحظ انخفاض ملحوظ في شدة الطيف، والذي يمكن أن ينعكس من خلال الفرق السلبي في الشدة ( ) موزعة في المناطق الثلاثة العليا في الشكل 2a. إن الانخفاض في شدة XAS يدل على تقليل UDOS لـ مكون مننتيجة لتراكم الإلكترونات المثارة. لاحظ أن إشعاع AM 1.5 G لم يتسبب فقط في إثارة حافة النطاق لـ، ولكن أيضًا أثار الإثارة البلازمونية لكل من الذهب و، كما هو مستمد من محاذاة النطاق الموضحة في الشكل التكميلية 1d. وبالتالي، فإن الإلكترونات المثارة ضوئيًا والفجوات منيمكن أن يرافق الإلكترونات الساخنة من الذهب البلازمي والثقوب الساخنة من البلازميالمشاركة في عمليات استرخاء الشحنة. كما هو موضح في الشكل 2c، تشمل مسارات نقل الشحنة المحتملة نقل الثقوب المثارة ضوئيًا منإلى الذهب، حقن الإلكترونات الساخنة من الذهب البلازمي إلىوحقن الثقوب الساخنة من البلازمونيكإلى Au. يمكن أن تعمل هذه الأحداث معًا لتؤدي إلى تراكم الإلكترونات المثارة في، مما أدى إلى انخفاض في UDOS لـ ، كما يتضح من سلبية. من أجل فصل هذه المسارات لنقل الشحنات، يتم إجراء مقارنة طيفية بين الحالة المظلمة والحالة المرئية ( ) أو NIR ( تم إجراء الإشعاع. حتى مع الإشعاع المرئي، كان هناك انخفاض في شدةظل طيف الحافة ملحوظًا، كما يتضح من سلبية كبيرةفي المناطق الثلاثة القمة. لاحظ أن الإشعاع المرئي تسبب فقط في نوعين من الإثارة، وهما إثارة حافة النطاق
5-أو@نح7 صورة TEM ونمط SAED المقابل، وملفات رسم TEM-EDS.
إلكترون/فراغ مثار بالضوء
الشكل 2 | XAS في الموقع. أ-طيف الحافة والفروق في طيف الكثافة المقابل ( ) و أوطيف الحافة وطيف فرق الكثافة المقابللـ 5-سُجلت تحت ظروف الإشعاع المظلم والثلاثة.
رسم توضيحي تخطيطي لسيناريوهات نقل الشحنة لـتحت إشعاع c AM 1.5 G، d إشعاع مرئي، e إشعاع NIR. وإثارة البلازما للذهب. بينما الثقوب المثارة ضوئيًا منتم نقلها إلى Au، وتم الاحتفاظ بالإلكترونات المتولدة ضوئيًا في، وتم حقن الإلكترونات الساخنة الناتجة عن الذهب البلازمي في توضح الشكل 2d كيف يمكن أن تحدث هذان الحدثان بشكل تعاوني، مما يقلل من UDOS لـإعطاء سلبية. الجدير بالذكر أن الناتجكان أكثر سلبية منمما يشير إلى أن الإشعاع المرئي ضامن لتراكم أكبر من الإلكترونات المثارة فيمن إشعاع AM 1.5 G. من الضروري الإشارة إلى أن الإشعاع المرئي تم توفيره عن طريق وضع فلتر نطاق تمرير ( ) فوق إشعاع AM 1.5 G لاستخراج الفوتونات المرئية من طيف AM 1.5 G، مما يعطي كثافة إشعاع كانت الإشعاع الأولي AM 1.5 G. سيمكن ذلك من إجراء مقارنة كمية بين UDOS بين النتائج من AM 1.5 G والإشعاعات المرئية. وقد لوحظ تراكم أكبر للإلكترونات المثارة في تحت الإشعاع المرئي، وبالتالي عكس وضعًا واقعيًا ناتجًا عن الفوتونات المرئية لطيف AM 1.5 G. وهذا يعني أن التشغيل المشترك للثلاثة إثارات تحت إشعاع AM 1.5 G كان أقل كفاءة في تحفيز تراكم الإلكترونات المثارة لـ مقارنةً بالتشغيل التعاوني للاثنين من الإثارات تحت الإشعاع المرئي. السبب المحتمل يكمن في تداخل نقل الشحنات بين الإلكترونات الساخنة والثقوب الساخنة تحت إشعاع AM 1.5 G. حيث تم حقن الإلكترونات الساخنة من الذهب في قد يواجهون الثقوب الساخنة منلخضوعه لإعادة تركيب الإلكترون والثقب. ستؤدي هذه إعادة التركيب العكسي للشحنة إلى تقليل عدد الإلكترونات المثارة المتراكمة في، مما قد يفسر الانخفاض الملحوظ في السلبيةمن. مزيد من المقارنة مع طيف الحافةتحت تحفيز NIR سمح بالفحص الحصري لنقل الثقوب الساخنة الناتجة عن البلازمونياتكشف طيف الفرق عن سلبية أكبر، مقترحًا أن إشعاع NIR يمكن أن يؤدي إلى تراكم أكبر بكثير من الإلكترونات المثارة فينتيجة لنقل الفتحة الساخنة إلى الذهب (الشكل 2e). بشكل مشابه لمفهوم تطبيق الإشعاع المرئي، تم توفير الإشعاع بالأشعة تحت الحمراء القريبة عن طريق وضع فلتر تمرير طويل ( ) فوق إشعاع AM 1.5 G لاستخراج فوتونات NIR من طيف AM 1.5 G، مما يعطي كثافة إشعاع كانت الإشعاع الأولي AM 1.5 G. سيمكن ذلك مرة أخرى من إجراء مقارنة كمية بين UDOS الناتجة عن إشعاعات AM 1.5 G و NIR. وقد أكدت هذه النتائج المقارنة أن نقل الثقوب الساخنة يمكن أن يتداخل مع نقل الإلكترونات الساخنة تحت إضاءة AM 1.5 G. على الرغم من أن نقل الثقوب الساخنة كان فعالاً بطبيعته، إلا أنه قد يتعارض مع نقل الإلكترونات الساخنة عند تراكم الإلكترونات المثارة، مما يؤدي إلى أقل UDOS تم ملاحظته تحت إشعاع AM 1.5 G. يمكن أن يُقال إن الامتصاص القوي للضوء لـقد تؤدي المناطق المرئية وNIR مباشرة إلى زيادة مدى تغيير UDOS الملحوظ تحت إشعاعات المرئية وNIR. يمكن استبعاد هذاargument وفقًا للاعتبارات التالية. بالنسبة لقياسات XAS في الموقع، تم توفير الإشعاعات المرئية وNIR عن طريق وضع فلاتر فوق إشعاع AM 1.5 G لاستخراج الفوتونات المرئية وNIR بشكل منفصل من طيف AM 1.5 G. وبالتالي، كانت شدة الإشعاعات المرئية وNIR أقل بكثير من شدة إضاءة AM 1.5 G. على الرغم من شدة الإشعاع المنخفضة جدًا، إلا أن الإشعاعات المرئية وNIR لا تزال تسبب انخفاضًا أكبر في UDOS، مما يكشف عن كفاءة أقل في تحفيز تراكم الإلكترونات المثارة نتيجة لتداخل الثلاثة إثارات تحت إشعاع AM 1.5 G.
بالإضافة إلى ذلك،-ملفات الحافة لـتم فحصها في الشكل 2ب لتقديم رؤى إضافية حول سيناريوهات نقل الشحنة المقترحة. أظهرت الملفات الشخصية ثلاث نطاقات واضحة في نطاق الطاقة من 11900 إلى 11980 إلكترون فولت، والذي كان يُعتقد أنه ناتج عنإلىانتقالات ثنائية القطبتحت إشعاع AM 1.5 G، أظهرت طيف الفروق فرقًا إيجابيًا في الشدةفي مناطق النطاقات الثلاثة، مما يعكس ارتفاعًا في UDOS لمكون الذهب. هذه السمة أكملت انخفاض UDOS لـمكون مشتق من المقارنة بينطيف الحافة تحت إشعاع AM 1.5 G، مما يؤكد أن الإلكترونات المثارة تم تجميعها فيمننتيجة للعمل المشترك للثلاثة إثارات. يمكن الحصول على نتيجة متسقة من المقارنة الطيفية لـ-الحافة تحت الإشعاع المرئي، مما يظهر إيجابية أكثرمن. هذه النتيجة دعمت بقوة الادعاء بأن إشعاع AM 1.5 G كان أقل فعالية من الإشعاع المرئي في توفير مع الإلكترونات المثارة المتراكمة بسبب تداخل إعادة تركيب الشحنات بين الإلكترونات الساخنة والثقوب الساخنة. والأهم من ذلك، الأكثر إيجابيةسُجل تحت إشعاع NIR كشف عن النقل الفعال جوهريًا للثقوب الساخنة منإلى الذهب في توجيه تراكم الإلكترونات المثارة لـ. هذه النتيجة لها تداعيات كبيرة في حصاد طاقة NIR لإنتاج الهيدروجين الشمسي من خلال استغلال LSPR لـ.

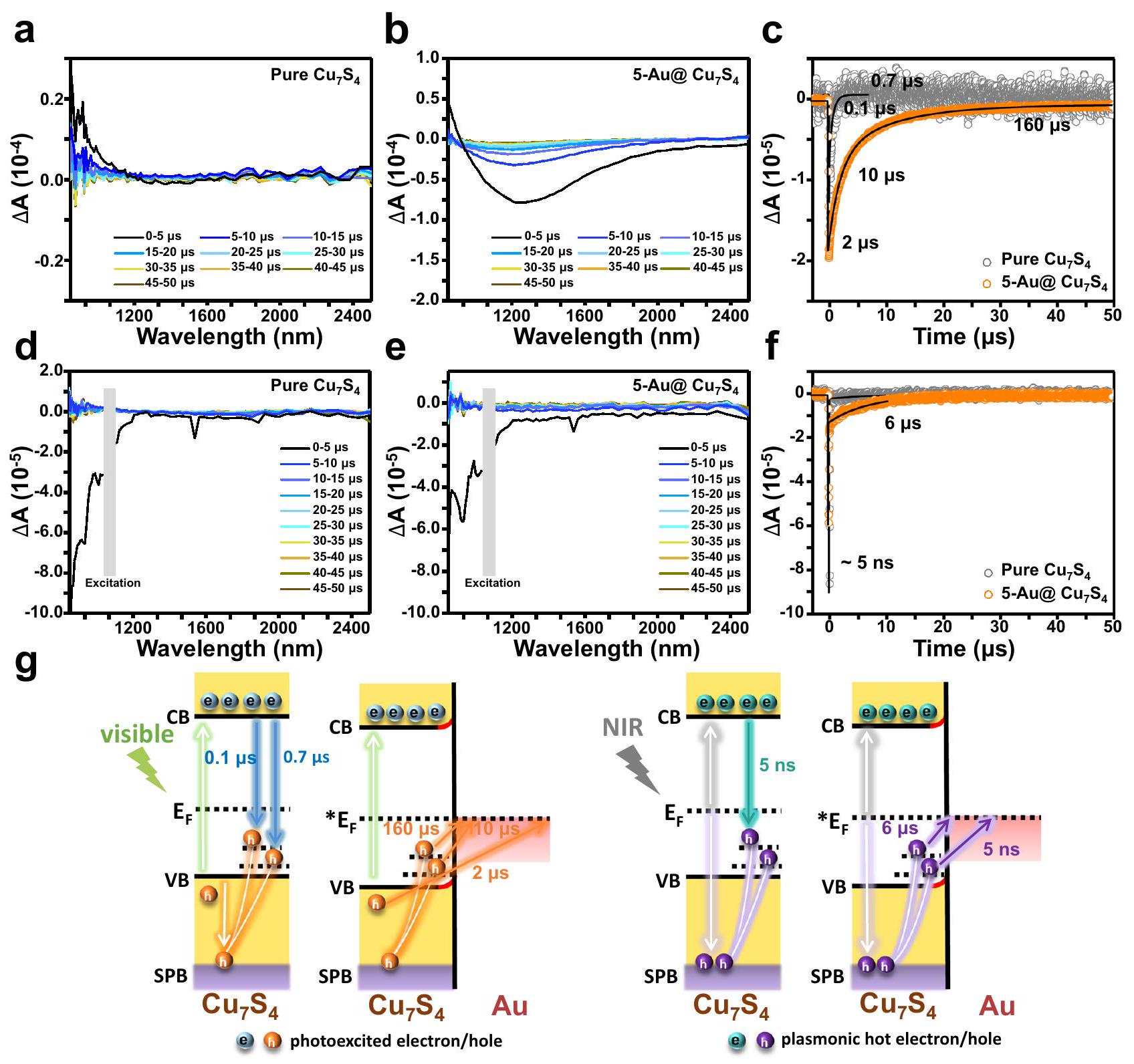

لتصوير صورة شاملة لعمليات نقل الشحنات عند الواجهة، تم دراسة ديناميات استرخاء الحاملات في العينات بشكل أعمق باستخدام تقنية الضخ-الاستقصاء في نطاق الأشعة المرئية والأشعة تحت الحمراء القريبة في الفترة الزمنية التي تمتد من 100 فيمتوثانية إلىمع أطوال موجية استكشافية تتراوح بين 550 و 2000 نانومتر. ديناميات نقل الشحنة لـمكون للصفاء و تمت مراقبتها ومقارنتها بشكل حصري لأنكانت مسؤولة بشكل أساسي عن جمع الفوتونات الحادثة لتوليد حوامل الشحنة. بالنسبة لتجارب TAS، يتم استخدام الفيمتوثانية (لأطوال زمنية من fs-ns) أو النانوثانية (لأطوال زمنية من ns-تم استخدام نبضات مرئية و NIR لتقديمحدود مكون النطاق أو الإثارة البلازمونية. ملفات تعريف TAS الفيمتوثانية النقية و 5- موضحة في الأشكال التكميلية 2a و 2d والأشكال التكميلية 2b و 2e، على التوالي. تم ضخ العينات باستخدام نبضات تحفيز بطول موجي 500 و 1400 نانومتر تتوافق مع الامتصاصات الإثيونيكية والبلازمونية، على التوالي، وتم استكشافها في منطقة ما دون فجوة الطاقة من 550 إلى 950 نانومتر لكشف ديناميات الاسترخاء لحالات الفخ السطحية. كل من النقي و 5-Au@ أظهر نطاق امتصاص ضوئي مستحث (PIA) يتدهور بسرعة بسبب حقن الثقوب الساخنة في حالات السطح، بغض النظر عن طول موجة الإثارة. على الرغم من أن الميزات الطيفية لـ و كانت متشابهة، لكن أحجامها وديناميات تحللها اختلفت بشكل كبير، مما يدل على التباين في آلية نقل الشحنة الأساسية. تحت نفس ظروف الإثارة،أظهرت نطاقات PIA أقوى بسبب مقطع الامتصاص الأكبر لها. من المهم أن نذكر أن الإثارة البلازمونية بواسطة نبضات NIR يمكن أن تنتج نطاقات PIA بمقادير مشابهة لتلك التي تم إنتاجها تحت إثارة حافة النطاق على الرغم من شدة الليزر الأضعف بكثير لنبضات NIR (أقل بمقدار 7 مرات من نبضات الضوء المرئي). هذه النتيجة تشير إلى أن ديناميات الثقوب الساخنة لـعند التحفيز البلازمي كانت فعالة مثل ديناميات حامل الشحنة لـمن إثارة حافة النطاق. لوحظت أوقات تسخين الحامل بين 0.6 و 0.8 بيكوثانية، كما هو موضح في الأشكال التكميلية 2c و f، مع 5-Au@Cu7يظهر معدل تبريد أسرع قليلاً. تم إجراء تجارب TAS نانوية أخرى لاستكشاف ديناميات استرخاء الحامل المدعومة بحالة السطح وبالتالي تحقيق فهم أفضل لآلية استرخاء الحامل. تقدم الشكل 3 الملفات الطيفية والزمنية للانتقالات في الأشعة تحت الحمراء القريبة (850 إلى 2500 نانومتر) للعينات النقية. و تم الحصول عليها عن طريق ضخ العينات باستخدام نبضات مرئية نانosecond (532 نانومتر) و NIR (1064 نانومتر). التحولات NIR للعينات النقيةتضمنت ميزات طيفية ضعيفة وأظهرت تدهورات محدودة استجابة للأداة تحت كل من الإثارة المرئية وNIR، في حين أن 5-Au@Cu7أظهر تبييضًا ملحوظًا للشرائط البلازمونية مع عمليات إعادة التركيب المتأخرة. التبييض الضوئي الملحوظ للشرائط البلازمونية لـتحت التحفيز المرئي كان يُعزى إلى الزيادة في الامتصاصية، مشابهة لسبب ظهور نطاقات PIA القوية الملحوظة في ملفات TAS الفيمتوثانية. كما تقارن الشكل 3c و f، الفارق الدرامي في ديناميات إعادة التركيب بين النقي و أشار إلى أن هناك مسارات إعادة تركيب متميزة موجودة. أحد الأسباب المحتملة لتأخير إعادة التركيب لـ 5-Au@Cu7يمكن أن يكون إنشاء حالات فصل الشحنات عند الواجهة بينوحالة فصل الشحنات هذه قد تتضمن نقل الإلكترونات المباشر بالإضافة إلى نقل الطاقة الرنانة بين المعدن وأشباه الموصلات..
استنادًا إلى نتائج المقارنة الطيفية، فإن هناك آلية معقولة لتفسير مسارات استرخاء الحامل للمواد النقية و مقترح في الشكل 3g. عند التحفيز المرئي، تم إنتاج حاملات الشحنة المثارة ضوئيًا في الحزمة التكافؤية (VB) والحزمة التوصيلية (CB) وحزمة البلازما السطحية (SPB)، مما أدى إلى استنفاد كل من الحالات الإثارية والبلازمية. تم تسخين الحاملات المنتجة خلال 0.8 بيكوثانية للنوع النقي.و 0.7 بيكوثانية لـ 5-Au@عبر تشتت الحاملات-الحاملات، تشتت الإلكترون-الفونون و/أو تشتت الإلكترون-البلازما. في الوقت نفسه، يمكن أن تشغل الحاملات الموزعة حرارياً حالات السطح لـتم إنشاؤه بواسطة فراغات النحاس، تليها إعادة التركيب مع الإلكترونات غير المحلية من نطاق التوصيل. يمكن تصنيف حالات السطح إلى حالات فخ ضحلة وعميقة بناءً على الديناميات الاسترخائية متعددة الأسطح الملحوظة في العينات. كما هو مستمد من الشكل 3c، نقيةأظهرت حركيات إعادة التركيب ثنائية الأسية مع ثابتين زمنيّين قدرهما 0.1 ومن الملحوظ أن الاسترخاء المدعوم بحالة السطح قد تأخر بشكل كبير بالنسبة لـ 5-Au@Cu7، يظهر ثلاثة ثوابت زمنية تبلغ 2 و 10 وديناميكية الاسترخاء المتأخرة لـكان يُعتقد أنها تنشأ من نقل الثقوب المحبوسة منإلى الذهب. تحت تحفيز NIR، فإن الحوامل الساخنة المرتبطة بـ SPB منتم إنتاج المكون في كل من النقاءو 5-Au@Cu7، والتي تم تسخينها مع ثوابت زمنية تبلغ 0.7 و 0.6 بيكوثانية، على التوالي. بالنسبة لـ، تم إعادة تركيب الحاملات الساخنة المفعلة حرارياً بسرعة خلال 5 نانوثانية (تقريباً تعادل استجابة محدودة بالنبضة). بالنسبة لـ 5-Au@Cu7جزء ملحوظ من إعادة التركيب المتأخر الإضافي ) لوحظ (الشكل 3f)، مما يدل على وجود حالات فصل الشحنة الناتجة عن نقل الثقوب الساخنة إلى الذهب. كشفت نتائج تحليل TAS عن انتشار حالات فصل الشحنة طويلة الأمد لـ تحت كل من الإثارة المرئية وإثارة الأشعة تحت الحمراء القريبة، مما قد يطيل من عمر الإلكترونات غير المحلية لتسهيل إنتاج الهيدروجين. من أجل دراسة تأثير حجم الفراغ على ديناميات نقل الشحنة لـملفات TAS الثلاثة يتم مقارنتها بشكل إضافي في الشكل التوضيحي 3. كما هو موضح في الجداول التكميلية 1 و 2، فإن الديناميات العابرة للثلاثةلم تُظهر تغييرات ملحوظة في معدلات التحلل تحت حالتي الإثارة. وقد دلت هذه النتيجة على أن حجم الفراغ لم يكن له تأثير كبير على ديناميات نقل الشحنة..
نشاط لإنتاج الهيدروجين الشمسي
تظهر النتائج المقارنة لإنتاج الهيدروجين الشمسي في الشكل 4a. لم يتم إنتاج تقريبًا أي هيدروجين من الذهب النقي، مما يشير إلى أن المستحلبات الذهبية كانت غير نشطة تجاه إنتاج الهيدروجين الشمسي. الذهب النقيمن ناحية أخرى، أظهرت قدراً من النشاط، حيث وصلت إلى معدل إنتاج الهيدروجين بـ. مقارنةً بالنقيالثلاثةأظهرت جميعها زيادة في معدل إنتاج الهيدروجين، مما يكشف عن الوظيفة المفيدة لصفار الذهب في تعزيز الأداء الضوئي التحفيزي لـكما هو موضح في الشكل 3 ج، يمكن لجزيئات الذهب الصفراء أن تعمل كمعزز لفصل الشحنات لـتحت كل من الإثارة المرئية وإثارة الأشعة تحت الحمراء القريبة، مما يمكن أن يزيد من العدد الإجمالي لحاملات الشحنة المتاحة لتسهيل إنتاج الهيدروجين. بالنسبة للثلاثة، زادت معدل إنتاج الهيدروجين مع انخفاض حجم الفراغ، مع 5-Au@Cu7يظهر أعلى معدل لإنتاج الهيدروجين منلاحظ أن الانخفاض في حجم الفراغ لم يكن له تأثير كبير على ديناميات نقل الشحنة لـكما يتضح من نتائج التحليل TAS في الشكل التوضيحي 3. تأثير ديناميات نقل الشحنات على الأنشطة الضوئية المتنوعة للثلاثةيمكن بالتالي استبعاده. من ناحية أخرى،كان من المتوقع أن يوفر حجم الفراغ الأصغر وصولاً أكثرالأسطح وبالتالي تقدم عددًا أكبر من المواقع النشطة. وفقًا لنتائج التحليل باستخدام طريقة بروناوير-إيميت-تيلر (BET)، فإن المساحات السطحية المحددة لـ 1-Au@Cu7 و 5-Au@Cu7 كانت 15.35، 16.87 وعلى التوالي. من خلال تطبيع معدل إنتاج الهيدروجين إلى المساحة السطحية المحددة، يمكن الحصول على أنشطة إنتاج الهيدروجين المحددة، مما يعطي 5.5 و 7.5 ولـ و على التوالي. كان من الواضح أن زيادة نشاط إنتاج الهيدروجين المحدد مع انخفاض حجم الفراغ لا تزال ملحوظة، مما يكشف عن وجود عوامل أخرى سائدة تحدد الأداء المحسن بشكل كبير لـ. نظرًا لأن صفار البيض كان متحركًا داخل القشرة، يمكن أن تحرك الذهب باستمرار الإلكتروليت داخل الفراغلإنشاء بيئة متجانسة. من أجلمع أصغر حجم للفراغ، يمكن للذهب المحمول أن يحرك تفاعل الحل بشكل أكثر حيوية نتيجة للمساحة المحدودة بين الذهب و. هذا من شأنه تسريع حركيات التفاعل لإنتاج الهيدروجين لتعظيم الأداء الضوئي المحفز. نظرًا لأن انتشار الهيدروجين عبر القشرة كان ضروريًا للحفاظ على إنتاج الهيدروجين المستدام، يجب أيضًا أخذ حركيات نقل الكتلة عبر القشرة في الاعتبار. لحل هذه المشكلة، تم إجراء تجارب إطلاق باستخدام رودامينتم إجراء تجارب كأداة بصرية. من خلال مراقبة ملفات الإفراج الزمنية لـ RhB على Au@Cu7ديناميكية نقل الكتلة عبريمكن تقدير القشرة. النتائج المقارنة للثلاثةموضحة في الشكل التكميلية 4، حيث وُجد أن معدل إطلاق RhB يزداد مع انخفاض حجم الفراغ. من خلال ملاءمة هذه البيانات مع معادلة تجريبية (انظر التفاصيل في قسم الطرق)معامل الانتشار (D) عبريمكن حساب القشرة بشكل أكبر، مما يعطي و لـ و على التوالي. من بين الثلاثةأظهر أعلى D. حيث حجم الفراغ
الشكل 4 | النشاط لإنتاج الهيدروجين الشمسي. أ مقارنة لنشاط إنتاج الهيدروجين على ست عينات ذات صلة.قيم AQY المقاسة تحت أطوال موجية مختلفة للحالة النقية و 5- . إنتاج الهيدروجين
نشاط على النقيض و 5-Au@Cu7 مع وبدون إشعاع إضافي مرئي. د الاستخدام الممتد لـ 5-Au@Cu7في إنتاج الهيدروجين الشمسي لمدة 30 ساعة متتالية. تم تقليله، تدرج التركيز لـ RhB بين داخل وزاد حجم المحلول المحيط بشكل كبير. يمكن أن يفسر هذا لماذا يمكن أن يؤدي تقليل حجم الفراغ إلى تسريع انتشار RhB عبر القشرة. عكست نتائج تجارب إطلاق RhB أن حركية نقل الكتلة عبر القشرة يمكن أن تتسهل مع تقليل حجم الفراغ، والذي اعتُبر سببًا آخر للنشاط المعزز بشكل كبير في إنتاج الهيدروجين لـ 5-Au@Cu7..
الدور الحاسم لهياكل النانو من نوع الصفار@القشرة في تحقيق إنتاج هيدروجين متفوق تم تأكيده بشكل أكبر من خلال تقييم أداءنشاط إنتاج الهيدروجين من الذهبكان، تقريبيًا أداء النقي“. كما تعرض الشكل.تميز بتغطية سطحية ملحوظة لـ بواسطة الذهب المجمع. يمكن أن يؤدي هذا الاضطراب المجهري إلى تدهور كبير في فعالية نقل الشحنات عند الواجهة، مما يسبب نشاطًا أقل. لاحظ أن تم الحصول عليه ببساطة عن طريق خلط الكولوييدات الذهبية والنقيةتعليق مع تركيزاتها المعدلة عمدًا لتساوي تلك الخاصة بـ 5-Au@Cu7. بعبارة أخرى، كمية الذهب وفيكان على التوالي مساوياً لمقدار الذهب و في 5-Au@Cu7 مع هذا التحكم المتعمد يمكن مقارنة أداء النشاطمعقدم استنتاجًا موثوقًا بأن هياكل النانو من الصفار والقشرة لعبت دورًا حاسمًا في تحقيق إنتاج هيدروجين متفوق. لتوضيح السبب وراء النشاط المعزز لـتم قياس AQYs لإنتاج الهيدروجين تحت الإشعاع بالضوء أحادي الطول الموجي. كما هو موضح في الشكل 4b، النقي و 5- عرضت ميزات طيفية مماثلة مع AQYs بارزة عبر منطقتين مختلفتين من الطول الموجي. بالنسبة لـكان الـ AQY البارز عند الأطوال الموجية أقل من 700 نانومتر مرتبطًا بالانتقال تحت الفجوة وإثارة حافة النطاقبينما كانت AQY المزدهرة فيالمنطقة نشأت من الإثارة البلازمونية لـ.
مقارنةً بالنقيعرضت زيادة ملحوظة في AQY عبر هذين النطاقين الطوليين. من المهم أن نلاحظ أن AQYs تحت إشعاع NIR التي حققتها 5-Au@Cu7 (AQY=7.3% عند 2200 نانومتر) كانت أعلى بكثير من قيم معظم المحفزات الضوئية المستجيبة للأشعة تحت الحمراء القريبة التي تم الإبلاغ عنها من قبل (الجدول التكميلي 3). كما هو ملاحظ في الجدول التكميلي 4، فإن AQY القابل للتحقيق لـ 5-Au@ تحت الإشعاع المرئي (AQY عند 500 نانومتر ) كان أيضًا قابلًا للمقارنة مع غيره من المحفزات الضوئية المستجيبة للضوء المرئي القائمة على الكبريت. يجب ملاحظة أن هناك العديد من المحفزات الضوئية الكبريتية التي تظهر أنشطة عالية في إنتاج الهيدروجين. ومع ذلك، يجب الإشارة إلى أن تلك المحفزات الضوئية الكبريتية الفعالة كانت تستجيب فقط للضوء المرئي بدلاً من إشعاع NIR. هناك خيارات قليلة بين المحفزات الضوئية المتاحة حاليًا التي يمكن أن تستجيب لإشعاع NIR. بالمقارنة مع المحفزات الضوئية المستجيبة لـ NIR المتطورة التي تم الإبلاغ عنها حتى الآن، فإن الحالية عرضت عائد كمي غير مسبوق منعند 2200 نانومتر لإنتاج الهيدروجين. بالإضافة إلى ذلك، فإن نشاط إنتاج الهيدروجين لـ نحو الإشعاع المرئي (AQY=9.4% عند 500 نانومتر) كان أيضًا قابلًا للمقارنة مع تلك المحفزات الضوئية الفعالة من الكبريتات التي تم الإبلاغ عنها من قبل. من المهم أيضًا ملاحظة أن AQY المبلغ عنه حاليًا كان نقيًا دون مساعدة أي محفزات مساعدة. من خلال إدخال محفزات مساعدة مناسبة، يمكن تحسين نشاط 5-Au@Cu7.يمكن أن يتم رفع إنتاج الهيدروجين الشمسي بشكل أكبر. لقد اعتبرنا سببين محتملين لتفسير تحسين AQY الملحوظ. كمعزز لفصل الشحنات، يمكن أن يحسن قلب الذهب كفاءة استخدام الحاملين لـمن خلال تعزيز كل من نقل الثقوب المثارة بالضوء وديناميات حقن الثقوب الساخنة، مما يؤدي إلى تحسين كبير في كفاءة الكم النشطة عبر منطقتي الطول الموجي. كهوائي بلازوني، يمكن لكرات الذهب أن تحسس الجوار.إلى الطول الموجي الذي يقع فيه LSPR للذهب من خلال حقن الإلكترونات الساخنة. كما تم تقديره من المعادلة التجريبية المستمدة من نظرية ميا، فإن LSPR النظري
الشكل 5 | آلية إنتاج الهيدروجين الشمسي. تحت الإشعاع المرئي، تتركز الإلكترونات الناتجة عن الضوء فييمكن أن تقلل البروتونات لإنتاج الهيدروجين؛ يمكن حقن الإلكترونات الساخنة من الذهب البلازمي فيو تساهم في إنتاج الهيدروجين. تحت إشعاع NIR، يتم توطين الإلكترونات الساخنة في البلازمايمكن أن يقلل البروتونات لإنتاج الهيدروجين. طول موج الذهب لـكان بين 522.2 و 755.8 نانومتر. ومع ذلك، من الصعب تحديد مثل هذا التعزيز في AQY الناتج عن LSPR فقط من الشكل 4 ب لأن هذه المنطقة تتداخل طيفياً مع بداية AQY. للتحقق من التأثير البلازمي لأو، قمنا بإجراء قياسات إنتاج الهيدروجين الشمسي من خلال إدخال إشعاع مرئي مستمر (CW) إضافي (550 نانومتر، ) التي يمكن أن تثير LSPR للذهب. كما هو موضح في الشكل 4c، النقي عرضتزيادة في معدل إنتاج الهيدروجين تحت الإشعاع المرئي الإضافي، بينماأظهرزيادة في النشاط تحت نفس ظروف الإشعاع. زيادة النشاط للمواد النقيةتم نسبه إلى امتصاص تحت الفجوة المعزز نتيجة الإشعاع المرئي الإضافي. من خلال طرح مساهمة الامتصاص تحت الفجوة المعزز، يمكن تقدير تعزيز النشاط بسبب تأثير البلازمون من الذهب.الذي كان تقريبًا.
بالإضافة إلى نشاط إنتاج الهيدروجين، تعتبر الاستقرار على المدى الطويل معلمة رئيسية أخرى لإظهار جدوى المحفزات الضوئية لإنتاج الهيدروجين الشمسي. لتقييم هذه المعلمة،تم استخدامه بشكل مستمر في إنتاج الهيدروجين الشمسي لمدة 30 ساعة متتالية. كما هو موضح في الشكل 4d، أظهرت بيانات إنتاج الهيدروجين المسجلة خطًا مستقيمًا تقريبًا مع وقت التفاعل، مما يشير إلى 5-Au@Cu7كان لديه استقرار مرتفع بشكل ملحوظ. علاوة على ذلك، أظهرت المناقشات والبيانات ذات الصلة المعروضة في المعلومات التكميلية والأشكال التكميلية 5 و 6 تأكيد الاستقرار الكيميائي والهيكلي العالي لـنحو إنتاج الهيدروجين الشمسي. تعتبر الاستقرار الكيميائي والهيكلي العالي مهمين بشكل خاص لإظهار الاستخدام العملي لمحفزات الضوء الكالكوجينية، التي تعاني عادة من مشاكل التآكل الضوئي. كما تم التحقيق في التأثير الحراري الناتج عن إشعاع الضوء ومناقشته في المعلومات التكميلية. كشفت النتائج التجريبية (الأشكال التكميلية 7-17) أن التأثير الحراري على إنتاج الهيدروجين يمكن اعتباره ضئيلاً إلى حد ما في النظام الحالي.
تم إجراء حسابات نظرية الكثافة (DFT) لفهم أصل تفوقفي إنتاج الهيدروجين. منذ أن البلورات الحقيقية لـكبيرة ومعقدة للغاية، تم تبسيط النماذج الهيكلية المستخدمة في حسابات DFT للحصول على نتائج التقارب. الهياكل المحسّنة لـ Au النقي، النقي و كانوا موضحة في الشكل التكميلي 18، وتم عرض تفاصيل الحسابات والنتائج في قسم الطرق والشكل التكميلي 19. الطاقة الحرة لجذب الهيدروجين ( ) تم مقارنة النماذج الهيكلية الثلاثة للنظر في السلوكيات الديناميكية الحرارية العامة لإنتاج الهيدروجين. بشكل عام، يجب أن تحتوي المحفزات المثالية المناسبة لإنتاج الهيدروجين على قيمة قريبة من الصفركما هو ملخص في الشكل التكميلي 19 والجدول التكميلي 5، تم حسابقيمة لموقع النحاس والكبريت النقيكان -5.17 و -5.05 إلكترون فولت، على التوالي، مما يشير إلى أن الهيدروجين كان من السهل امتصاصه علىلتشكيل قويالترابط. منذ أن كانت الروابط مستقرة بشكل ملحوظ، وكان الانفصال اللاحق لـ سيتم قمعه لعرقلة تطور الهيدروجين. في المقابل، كان الذهب النقي يمتلك خصائص مناسبةلعملية الامتزاز والإزالة; الصغيرة نسبياً اقترح وعده كعامل محفز مثير لإنتاج الهيدروجين. ومع ذلك، فإن عدم كفايته في الاستجابة للإشعاع الضوئي قيدت استخدام الذهب النقي في إنتاج الهيدروجين الشمسي. مقارنةً بالذهب النقيعقدت مستوى أقل بكثير القيمة. تم حساب كانت 0.80 إلكترون فولت لموقع النحاس و0.23 إلكترون فولت لموقع الكبريت، مما يدل على أن كلا من مواقع النحاس والكبريتكانت مواتية من الناحية الديناميكية الحرارية للمضي قدمًا في تفاعل تطور الهيدروجين.التفاعلات الإلكترونية بين الذهب وقد يُحسن تطور الهيدروجين من خلال التوسط في امتصاص الهيدروجين وإطلاقه على. هذه الميزة اقترحت أيضًا أن يمكن أن يكون الموقع النشط لإنتاج الهيدروجين الشمسي على.
استنادًا إلى النتائج المقارنة، آلية معقولة لتفسير الأداء الملحوظ لـتم تصور إنتاج الهيدروجين عبر الطيف المرئي إلى الطيف القريب من الأشعة تحت الحمراء. كما هو موضح في الشكل 5، تحت الإشعاع المرئي، يتم تحفيز كل من حافة النطاق.وحدث تحفيز بلازوني للذهب، مما أدى إلى إنتاج حاملات الشحنة المثارة ضوئيًا وإلكترونات ساخنة، على التوالي. وبسبب انحناء الشريط لأعلى عند الواجهة، فإن الثقوب المثارة ضوئيًا لـسيتم نقلها بشكل إيجابي إلى الذهب. ثم سيتم تركيز الإلكترونات الناتجة عن الضوء فيلتحقيق فصل حامل الشحنة. وفقًا لنتائج حسابات DFT،تم اقتراحه ليكون الموقع النشط لإنتاج الهيدروجين علىالإلكترونات الناتجة عن الضوء المركزة عنديمكن بالتالي تقليل البروتونات وتحرير الهيدروجين. كما هو مستمد من بيانات TAS، فإن انتشار حالات فصل الشحنات طويلة العمر مع عمر المكون حتىيمكن أن يطيل عمر الإلكترونات غير المحلية في، مما يفسر النشاط المعزز بشكل كبير في إنتاج الهيدروجين لـمن ناحية أخرى، كانت الإلكترونات الساخنة الناتجة عن الذهب البلازمي عالية الطاقة، مما يمكنها من تجاوز حاجز الحافة المنحنية.لإدخاله في. ساهمت هذه الإلكترونات الساخنة في إنتاج الهيدروجين أيضًا. تحت إشعاع NIR، تم توليد الثقوب الساخنة عند البلازمايمكن أن تنتقل بشكل تفضيلي إلى الذهب. كما توضح تحليل TAS، فإن حركيات الاسترخاء المتأخرة للثقوب الساخنة لها عمر حياةيمكن أن يؤدي إلى بقاء ممتد للإلكترونات الساخنة غير المحلية، مما يحقق إنتاجًا ملحوظًا للهيدروجين كما لوحظ.
باختصار، لقد أظهرنا استخدامكمواد محفزة ضوئية ثنائية البلازمون لإنتاج الهيدروجين الشمسي بشكل ملحوظ. تفوقيكمن في انتشار حالات فصل الشحنات طويلة العمر تحت كل من الإثارة المرئية وإثارة الأشعة تحت الحمراء القريبة، إلى جانب الميزات المفيدة لهياكل النانو ذات الصفار@القشرة. لقد قدمت الدراسة الحالية نموذجًا جذابًا من الناحية المفاهيمية ولكنه فعال من الناحية العملية لمحفز ضوئي مزدوج البلازما قادر على جمع الفوتونات عبر الطيف الشمسي بالكامل وما بعده. يجب الإشارة إلى أن الهياكل غير المتجانسة مزدوجة البلازما التي تتكون من المعادن البلازمونية وأشباه الموصلات البلازمونية قد تم التحقيق فيها على نطاق واسع في السنوات الأخيرة بسبب الخصائص البصرية المثيرة الناتجة عن تآزر ميزتين من ميزات LSPR.أظهرت الدراسات السابقة الاستخدام الواسع للهياكل الثنائية البلازمونية في التطبيقات الضوئية الحرارية والطبية الحيوية. كما تم مناقشته في المعلومات التكميلية، فإن استخدام الهياكل الثنائية البلازمونية كعوامل تحفيز ضوئي في التطبيقات التحفيزية الضوئية لا يزال في مراحله الأولى. لا تقدم نتائجنا نوعًا خاصًا من منصة التحفيز الضوئي البلازموني التي تمكن من توليد الوقود الشمسي من طاقة NIR غير المستغلة فحسب، بل تعزز أيضًا الفهم الأساسي للبلورات النانوية شبه الموصلة غير المتكافئة وفائدتها في التحفيز الضوئي. على وجه الخصوص، يكشف النشاط الملحوظ لـ NIR عنمثير وملهم لأنه يمكن أن يملأ الفجوة في حصاد طيف NIR للمواد الحفازة المتاحة حاليًا.
طرق
تركيب تم استخدام طريقة الاختزال الكيميائي لتحضير الـقالب نانكريستال النواة@القشرةأولاً، تم تحضير مستحلبات الذهب (0.25 مللي مول) باستخدام طريقة اختزال السترات. تم استخدام حجم معين من مستحلبات الذهب ( أو 5.0 مل ) تم توزيعها بعد ذلك في حل ) في “، تليها إضافة محلول NaOH ( ) ومحلول حمض L-أسكوربيك ( ). بعد أن تم تحريك هذا المزيج بشكل مستمر في لمدة 10 دقائق، تعليق يحتوي علىتم الحصول على المستحلبات. لإجراء تفاعل الكبريتيد،حلتم حقنه فيالإيقاف، مما يؤدي إلى التحول مننانوكريستالات الكور@شل إلى Au@Cu7بلورات نانوية من صفار البيض@القشرة. في هذا العمل، حجم الفراغ الفارغ في الناتجتم التحكم فيه عن طريق ضبط سمك القشرة الأوليةقالب. من حيث المبدأ، أرققشرة لـمكن تشكيل حجم فراغ أصغر لـلاحظ أن Au كان بمثابة النواة لـإيداع. تحت ثابت التركيز، فإن استخدام المزيد من الذهب سيؤدي إلى تقليل ترسيب على كل ذهب، مما يؤدي إلى انخفاض فيسمك القشرة لـ“. ثلاثة كميات من الكوليدات الذهبية (أو 5.0 مل) تم استخدامها للتحضير لـمع تقليل سمك القشرة. عند معالجة الكبريت،يمكن الحصول على ذلك مع أحجام فراغات متناقصة. الناتجتم الإشارة إليه على التوالي كـ 1و 5-Au@Cuzيرجى ملاحظة أنه من غير المحتمل الحصول علىبحجم فراغ أصغر من 5-Au@Cu7باستخدام الطريقة الاصطناعية الحالية. كما هو موضح في الشكل التوضيحي 20، أدى تقليل كمية كوليدات الذهب إلى 7.0 مل إلى نمو 7-Au@Cu.تظهر أبعاد هيكلية متطابقة تقريبًا مع تلك الخاصة بـإذا تم فحصه عن كثب، الفرد
7- يحتوي على عدة صفار ذهبية محاطة بـ القشرة، التي قد تكون ناتجة عن تجميع الكولوييدات الذهبية تحت ظروف التركيز النسبي العالية. نظرًا لسلامة الهيكل الداخلي لهيكل 7-Au@لم يعد بالإمكان الحفاظ عليه، 7-Au@لم يتم اعتماده لمزيد من مقارنة الأداء. لأغراض المقارنة، النقيتم أيضًا تخليق النانوسكريات باستخدام نفس طريقة الاختزال الكيميائي دون استخدام كولوييدات الذهب. وبالتالي، تم الحصول على مادة صلبة نقيةتعرضت لنفس معالجة الكبريت للحصول على مادة نقية، مجوفةللحصول على، المواد الغروية والنقيةتم خلط التعليق ببساطة، مع تعديل تركيزاته عمدًا لمعادلتها بتلك الخاصة بـ 5-Au@.
التوصيفات الأساسية
تمت دراسة الميزات الميكروهيكلية للعينات باستخدام المجهر الإلكتروني عالي الدقة (HRTEM) (جيول، JEM-F200) المجهز بتقنية SAED وEDS. تم دراسة التركيب البلوري باستخدام حيود الأشعة السينية (XRD) (بروكر، D2 Phaser). تم تحليل الخصائص البصرية باستخدام مطياف الامتصاص UV-visible-NIR (هيتاشي، U-3900H) ومطياف الفلورية (هيتاشي، F-4500). لقياس طيف PL في الحالة الثابتة، تم توزيع عينات بكمية معينة في الماء المنزوع الأيونات. لملاحظة التأثير المباشر للذهب على PL منتركيز الـمكون للصفاء والثلاثة تم تعديلها إلى قيمة ثابتة من خلال تطبيع امتصاصها عند 450 نانومتر. تم فحص الحالات الكيميائية للعينات باستخدام مطيافية الإلكترونات الضوئية بالأشعة السينية (XPS، ثيرمو فيشر العلمية، إيسكالاب)باستخدام أحادي اللونمصدر أشعة -راي. تم معايرة طاقات الربط المسجلة بناءً علىذروة عند 284.8 إلكترون فولت من الكربون العرضي. تم تحديد بنية النطاق للعينة من خلال قياس طيف UPS (ثيرمو فيشر ساينتيفيك، إيسكالاب) باستخدام كمصدر للإثارة. تم قياس المساحات السطحية المحددة للعناصر منإيزوثيرم الامتزاز-التحرر باستخدام طريقة BET (ميكروميريتكس، ASAP2020).
قياسات XAS في الموقع
تم إجراء قياسات XAS في خط الشعاع 17 C و 20 A من مصدر الضوء التايواني في المركز الوطني لأبحاث الإشعاع السنكروتروني في تايوان. تم استخدام XAS الناعمة في وضع العائد الكلي للإلكترونات (TEY) لإجراء القياسات تحت ظروف الظلام والإشعاع. تتميز الأشعة السينية الناعمة بعمق اختراق ضحل، مما يجعلها مناسبة لجمع البيانات التي تمثل بدقة الهيكل الإلكتروني في الجوار.واجهة. هذه المنطقة تهم بشكل خاص لأنها المكان الذي يحدث فيه نقل الشحنة والفصل. تم الحصول على بيانات XAS الناعمة باستخدام مقياس طيف عالي الدقة بقوة حل تبلغ حوالي في غرفة فراغ فائق مع ضغط قدرهتورن. لتمكين المراقبة في الموقع لتطور UDOS مع إشعاع الضوء، تم إدخال إشعاع إضافي ناتج عن محاكي شمسي إلى الغرفة.
قياسات TAS
تم إجراء قياسات امتصاص العبور المؤقت بتقنية الفيمتوسكند على نظام مطياف امتصاص العبور المؤقت CDP-ExciPro.. باختصار، ليزر مضخم من الياقوت التيتانيوم بفيمتوثانية (Coherent Legend، USP، تم تقسيمها بالتساوي بين مضخمين بصريين بارامترين (TOPAS-C) لتوليد نبضات الضخ والاستقصاء. تم تقليل خرج الإشارة عند 1300 نانومتر من TOPAS1 وتركيزه على لوحة من الياقوت لتوليد استمرارية ضوء أبيض عريض النطاق، حيث تم تحديد طيفه بين 550 و 950 نانومتر باستخدام فلتر قصير الموجات. تم استخدام TOPAS2 لتوليد نبضات الضخ عند طولين موجيين مختلفين هما 500 و 1400 نانومتر. تم تأخير نبضات الضخ بالنسبة لنبضات الاستقصاء باستخدام مرحلة تأخير بصرية للحصول على تغييرات تعتمد على الزمن في طيف الامتصاص للعينات. كانت طاقات نبضات الضخ عند 500 و
تم ضبط 1400 نانومتر على 5.0 و، على التوالي. تم تصحيح تشتت طيف الضوء الأبيض من خلال قياس إشارات كير البصرية للركائز وفقًا للإجراءات الموضحة أدناه. للحصول على إشارات كير، تم ضبط استقطاب المضخة على فيما يتعلق بالمسبار، تم وضع محلل في مسار المسبار خلف الركيزة لاكتشاف التغيرات الناتجة عن الضخ في استقطاب نبضات المسبار المرسلة عبر المحلل. هنا، كان التغير الملحوظ في حالة استقطاب المسبار نتيجة للاختلاف في معامل الانكسار للركيزة الناتج عن الضخ. تم الحصول على ملفات TAS بالأشعة تحت الحمراء القريبة من النانو ثانية للعينات باستخدام إعداد مطياف الأشعة تحت الحمراء العابر بالنانو ثانية.باختصار، تم استخدام نبضات نانosecond بطول 532 و 1064 نانومتر من ليزر Nd:YAG كمصادر تحفيز، وتم استخدام خرج مُرشح من مصباح هاليد التنغستن كأداة استشعار للأشعة تحت الحمراء القريبة. تم الحصول على طيف الانتقال للأشعة تحت الحمراء القريبة في وضع القناة الواحدة باستخدام سائل عالي السرعة.-مستشعر InSb المبرد عن طريق مسح الشبكية. تم قياس آثار الانحلال عند كل طول موجي باستخدام جهاز Ni-Scope من National Instruments (مستشعر 8 بت، 100 ميجاهرتز، 30,000 نقطة).
إنتاج الهيدروجين باستخدام التحفيز الضوئي
تم تقدير نشاط إنتاج الهيدروجين الضوئي المحفز للعينات تحت إشعاع AM 1.5 G ) تم إنتاجه بواسطة محاكي شمسي (نيو بورت، LCS-100، 94011 A). ست عينات ذات صلة، بما في ذلك الذهب النقي، الذهب النقي الثلاثة وأو تم اختبارها ومقارنتها. تم توزيع كمية معينة من مسحوق العينة في إلكتروليت مائي (40.0 مل) يحتوي علىالميثانول والجلوكوز في وعاء كوارتز مخصص (سعة 75 مل). قبل الإشعاع، تم تطهير محلول التفاعل بالآرغون لمدة ساعة واحدة. في فترة زمنية معينة تحت إشعاع الضوء، تم جمع 1.0 مل من الغاز في الفضاء العلوي للوعاء وتحليله باستخدام كروماتوغرافيا الغاز (بروكير، SCION 436GC). تم إجراء تجارب مقارنة عن طريق وضع وعاء التفاعل على لوحة باردة (AS ONE، CPS-30) للتحقق من تأثير التحكم في درجة حرارة الإلكتروليت على الأداء الضوئي التحفيزي.تم تحديد AQY لإنتاج الهيدروجين من خلال إجراء تجارب تحت إضاءة أحادية اللون تم إنتاجها بواسطة مصباح زينون بقوة 150 واط مرتبط بمونكروماتور (هوربا، PowerArc القابل للتعديل، 0.2 م،التشتتتم قياس عدد الفوتونات الساقطة باستخدام مقياس القدرة الضوئية (نيو بورت، 843-R). تم حساب AQY بواسطة المعادلة (1):
تجارب إصدار RhB
ديناميكا نقل الكتلة عبرتم تقدير القشرة من خلال مراقبة ملفات الإفراج الزمنية لـ RhB الممتص على العينات. في إجراء نموذجي، تم توزيع كمية معينة من مسحوق العينة في محلول مائي لـ RhB. ) لمدة 24 ساعة لتمكين الامتصاص الكامل لـ RhB على سطح العينة. تم جمع التعليق بواسطة الطرد المركزي لإزالة RhB غير الممتص. بعد ذلك، تم إعادة توزيع الراسب الم collected في الماء المقطر لتحرير RhB. تم تحديد تركيز RhB المحرر من خلال قياس طيف الامتصاص للسائل العلوي. تجدر الإشارة إلى أنه تم قياس معدل تحرير RhB، بدلاً من الكمية المحررة من RhB، من أجل تقليل تأثير مساحة السطح. نظرًا لأن حجم الفراغ كان المتغير الوحيد في هذه المقارنة، يمكن أن يُعزى الفرق الملحوظ في معدل التحرير فقط إلى التغيير في حجم الفراغ. الـ D عبر قشرة يمكن حسابه بشكل أكبر عن طريق ملاءمة بيانات الشكل التكميلية 4 للمعادلة (2):
حيث كانت R هي نصف القطر الداخلي لـ و كان كسر الحجم من RhB المحرر في الوقت.
تجارب الفوتوحرارية
تم إجراء التجارب الضوئية الحرارية عن طريق إشعاع 0.2 مل من 5-Au@-electrolyt المحتوي على إلكتروليت مع ليزر عالي الطاقة تحت أطوال موجية مختلفة من المنطقة المرئية إلى منطقة الأشعة تحت الحمراء القريبة. تركيز 5-Au@Cu7 وتركيبة الإلكتروليت اتبعت الظروف التجريبية المستخدمة في التفاعل الضوئي المحفز. في إجراء نموذجي، 0.2 مل من 5-Au@ تم إضافة إلكتروليت محصور إلى قنينة بسعة 0.4 مل. تم وضع القنينة في لوحة شفافة مكونة من 96 بئرًا، تلاها إشعاع ليزري عند 532 نانومتر. ) , ) , ، و تم ضبط قوة الإشعاع على الحد الأقصى لقدرة الليزر من أجل تسليط الضوء على التأثير الضوئي الحراري. تم استخدام مقياس حرارة بتسجيل البيانات (TES-1307) مع زوج حراري من النوع K بدقةتم تثبيته في القارورة لقياس درجة حرارة الإلكتروليت. تم التقاط الصور الحرارية المقابلة بكاميرا الأشعة تحت الحمراء (فلوك، Ti32).
محاكاة DFT
حزمة المحاكاة من البداية في فيينا (VASP)تم استخدامه لإجراء حسابات من المبادئ الأولى باستخدام طريقة الموجة المعززة بالمشروعات (PAW)طريقة تعتمد على نظرية الكثافة. تم وصف تفاعل التبادل والتصحيح لتحسين الهيكل والخصائص الإلكترونية بواسطة دالة بيردو-بورك-إرنزرهوف (PBE) ضمن التقريب العام للتدرج (GGA).تم تحديد طاقة حركية قصوى قدرها 420 إلكترون فولت كأساس للموجة المسطحة للكتلةوخلايا أو البدائية. تم أخذ عينات من منطقة بريلون باستخدام و مونكهورست-باكشبكات النقاطللجملة وخلايا Au الأولية، على التوالي. علاوة على ذلك، تم استرخاء الهياكل الهندسية حتى تم الوصول إلى معيار التقارب الإلكتروني. لإنشاء النماذج الهيكلية لحسابات DFT، تم استخدام البنية البلورية للذهب وتم اعتماده من قاعدة بيانات مشروع المواد (MP) (معرف قاعدة بيانات MP هو mp-81 للذهب؛ معرف قاعدة بيانات MP هو mp-624299 لـ ). من أجل تحديد موقع الامتصاص المفضل للهيدروجين، طاقة الامتصاص ( ) تم حسابه بواسطة المعادلة (3):
أين و هي الطاقات الكلية لنموذج اللوح بعد وقبل امتصاص السطح، على التوالي، و هو الجهد الكيميائي للمواد الممتصة. يتبع حساب الطاقة الحرة لامتصاص الهيدروجين المعادلة (4) :
أين و هي الفرق في طاقة النقطة الصفرية وإنتروبيا الاهتزاز بين الهيدروجين الممتص والهيدروجين في الطور الغازي، على التوالي. تم حساب المحددات الخاصة و المتعلقة بمواقع الامتزاز المختلفة ملخصة في الجدول التكميلي 5. بالمقارنة مع الهيدروجين المتنقل بشكل كبير في الطور الغازي، فإن الهيدروجين الممتز يكون غير متنقل إلى حد كبير لأنه مرتبط بالذرات السطحية. وبالتالي، يُعتبر إنتروبيا الاهتزاز للهيدروجين الممتز صغيرة بالنسبة لقيمة الهيدروجين الغازي.. هذه الاعتبار يعطي، حيث هي إنتروبيا جزيء الهيدروجين في الطور الغازي تحت الظروف القياسيةعند 300 كلفن و1 بار ). من خلال استخدام قيمة عند 300 كلفن،يمكن أن يكون المصطلح أكثر يتم حسابه على النحو التالي:. تعبير عن ثم يتبع المعادلة (5):
لحسابات الطاقة الحرة،لوح بثلاث طبقات ذرية وتم استخدام شريحة تحتوي على أربع طبقات ذرية لإجراء تقليل الطاقة. من أجلتم تدوير أحد محاور الخلية الأولية بزاوية 30 درجة لتشكيل مستطيلخلية الوحدة من أجل مطابقة القاعدة المستطيلة لـلبناء النموذج الهيكلي لـلوح، تم توسيع هذه الخلية الوحدة المستطيلة بشكل أكبر لتوفيرسوبرسيل. إحداثيات الذرات التي تشكل النماذج الهيكلية لـ و تم عرضها في الجدول التكميلي 6. لتقليل تداخل الألواح الدورية، تم إدخال منطقة فراغية في الخلية الفائقة على طول الاتجاه العمودي على السطح.تم تحديد السماكة المثلى لمنطقة الفراغ على أنهالكل النماذج الهيكلية. كانت الفجوات الشبكية 3.59 وعلى التوالي. كما هو موضح في الشكل التكميلي 18، مواقع سطحية مختلفة على الذهب النقي، الذهب النقي و تم اعتبار الأسطح للحصول على نموذج الامتصاص الأمثل للهيدروجين. تجدر الإشارة إلى أن النماذج الهيكلية المستخدمة في حسابات DFT لم تتطابق تمامًا مع الميزات الميكروهيكلية للعناصر من حيث الأبعاد الهيكلية. بالنسبة لحسابات DFT، يمكن اعتبار عدد قليل فقط من الطبقات الذرية للنمذجة من أجل الحصول على نتائج متقاربة. ومع ذلك، يمكن أن توفر البيانات المحسوبة رؤى على المستوى الذري حول الخصائص الديناميكية الحرارية والحركية في المنطقة السطحية. هذه المعلومات ذات صلة خاصة بالفهم الأساسي لآلية التحفيز، حيث تحدث التفاعلات التحفيزية في الغالب على السطح المحلي للعوامل الحفازة.. من ناحية أخرى، فإن التشويه المحتمل للوحة السطحية لـعلىتم تقييم الامتزاز أيضًا من خلال حساب إجهاد القص والإجهاد الحجمي في المنطقة المحلية حيثتم امتصاصهكما هو موضح في الشكل التكميلية 21، تم ربط موقع S السطحي بـ شهد تشوهًا ملحوظًا في الشبكة، في حين أن موقع النحاس مرتبط بـلم يظهر تشوه شبكي ملحوظ. كان طول الرابطة المقابل هولـ و لـ. بخلاف الـالموقع، كانت اللوحة السطحية تشبه بشكل وثيق الحالة الأصليةبدونالامتزاز. نظرًا لأن ذرات الكبريت أظهرت نطاقًا واسعًا من الدورية على السطح، فإن هذا التشوه المحلي الناتج عنلم يكن لعملية الامتزاز تأثير كبير على كيان السطح.
توفر البيانات
البيانات التي تدعم نتائج هذه الدراسة متاحة ضمن الورقة والمعلومات التكميلية لها. بيانات المصدر للرسوم البيانية 2a و 2b،وتم توفير الأشكال التكميلية 1a-c، 2، 3، 4، 5c-e، 15، 17، 19، و22 مع الورقة. تم توفير بيانات المصدر مع هذه الورقة.
References
Eustis, S. & El-Sayed, M. A. Why gold nanoparticles are more precious than pretty gold: Noble metal surface plasmon resonance and its enhancement of the radiative and nonradiative properties of nanocrystals of different shapes. Chem. Soc. Rev. 35, 209-217 (2006).
Jain, P. K., Huang, X., El-Sayed, I. H. & El-Sayed, M. A. Noble metals on the nanoscale: Optical and photothermal properties and some applications in imaging, sensing, biology, and medicine. Acc. Chem. Res. 41, 1578-1586 (2008).
Xin, Y. et al. Copper-based plasmonic catalysis: Recent advances and future perspectives. Adv. Mater. 33, 2008145 (2021).
Liu, X. & Swihart, M. T. Heavily-doped colloidal semiconductor and metal oxide nanocrystals: An emerging new class of plasmonic nanomaterials. Chem. Soc. Rev. 43, 3908-3920 (2014).
Agrawal, A. et al. Localized surface plasmon resonance in semiconductor nanocrystals. Chem. Rev. 118, 3121-3207 (2018).
Luther, J. M., Jain, P. K., Ewers, T. & Alivisatos, A. P. Localized surface plasmon resonances arising from free carriers in doped quantum dots. Nat. Mater. 10, 361-366 (2011).
Kriegel, I. et al. Tuning the excitonic and plasmonic properties of copper chalcogenide nanocrystals. J. Am. Chem. Soc. 134, 1583-1590 (2012).
Manthiram, K. & Alivisatos, A. P. Tunable localized surface plasmon resonances in tungsten oxide Nanocrystals. J. Am. Chem. Soc. 134, 3995-3998 (2012).
Prusty, G., Lee, J. T., Seifert, S., Muhoberac, B. B. & Sardar, R. Ultrathin plasmonic tungsten oxide quantum wells with controllable free carrier densities. J. Am. Chem. Soc. 142, 5938-5942 (2020).
Cheng, H., Kamegawa, T., Mori, K. & Yamashita, H. Surfactant-free nonaqueous synthesis of plasmonic molybdenum oxide nanosheets with enhanced catalytic activity for hydrogen generation from ammonia borane under visible light. Angew. Chem. Int. Ed. 53, 2910-2914 (2014).
Cheng, H., Qian, X., Kuwahara, Y., Mori, K. & Yamashita, H. A plasmonic molybdenum oxide hybrid with reversible tunability for visible-light-enhanced catalytic reactions. Adv. Mater. 27, 4616-4621 (2015).
Kuwahara, Y., Yoshimura, Y., Haematsu, K. & Yamashita, H. Mild deoxygenation of sulfoxides over plasmonic molybdenum oxide hybrid with dramatic activity enhancement under visible light. J. Am. Chem. Soc. 140, 9203-9210 (2018).
Yin, H. et al. High-surface-area plasmonic : Rational synthesis and enhanced ammonia borane dehydrogenation activity. J. Mater. Chem. A 5, 8946-8953 (2017).
Wang, J., Li, L., Wei, R. & Dong, R. Quantum dot-based micromotors with NIR-I light photocatalytic propulsion and NIR-II fluorescence. ACS Appl. Mater. Interfaces 14, 48967-48975 (2022).
Kamath, A., Melnychuk, C. & Guyot-Sionnest, P. Toward bright midinfrared emitters: Thick-shell n-type HgSe/CdS nanocrystals. J. Am. Chem. Soc. 143, 19567-19575 (2021).
Hsieh, P.-Y. et al. Near infrared-driven photoelectrochemical water splitting: Review and future prospects. Arab. J. Chem. 13, 8372-8387 (2020).
Ghosh, U., Pal, A. & Pal, T. Plasmon induced near-infrared active photocatalysts: A review. Adv. Mater. Interfaces 9, 2200465 (2022).
Wu, K., Rodríguez-Córdoba, W. E., Yang, Y. & Lian, T. Plasmoninduced hot electron transfer from the Au tip to CdS Rod in CdS-Au nanoheterostructures. Nano Lett. 13, 5255-5263 (2013).
Bian, Z., Tachikawa, T., Zhang, P., Fujitsuka, M. & Majima, T. Au/TiO superstructure-based plasmonic photocatalysts exhibiting efficient charge separation and unprecedented activity. J. Am. Chem. Soc. 136, 458-465 (2014).
Lian, Z. et al. Near infrared light induced plasmonic hot hole transfer at a nano-heterointerface. Nat. Commun. 9, 2314 (2018).
Lian, Z. et al. Plasmonic p-n junction for infrared light to chemical energy conversion. J. Am. Chem. Soc. 141, 2446-2450 (2019).
Chiu, Y.-H. et al. Yolk-shell nanostructures as an emerging photocatalyst paradigm for solar hydrogen generation. Nano Energy 62, 289-298 (2019).
Chiu, Y.-H. & Hsu, Y.-J. Au@Cu7 yolk@shell nanocrystaldecorated nanowires as an all-day-active photocatalyst for environmental purification. Nano Energy 31, 286-295 (2017).
Fang, M.-J. et al. Au@Cu2O core@shell nanocrystals as sustainable catalysts for efficient hydrogen production from ammonia borane. Appl. Catal. B 324, 122198 (2023).
Kuo, M.-Y. et al. core@shell nanocrystals as dualfunctional catalysts for sustainable environmental applications. Appl. Catal. B 242, 499-506 (2019).
Wu, J.-Y. et al. Electronic interactions and charge-transfer dynamics for a series of yolk-shell nanocrystals: Implications for photocatalysis. ACS Appl. Nano Mater. 5, 8404-8416 (2022).
Chen, Y.-A., Wang, Y.-T., Moon, H. S., Yong, K. & Hsu, Y.-J. Yolk-shell nanostructures: synthesis, photocatalysis and interfacial charge dynamics. RSC Adv. 11, 12288-12305 (2021).
Lin, Y.-C. et al. Tailoring the surface oxygen engineering of a carbon-quantum-dot-sensitized multijunction toward efficient charge dynamics and photoactivity enhancement. Appl. Catal. B 285, 119846 (2021).
Lin, Y.-C. et al. Sandwich-nanostructured photocathode with highly positive onset potential for improved water reduction. ACS Appl. Mater. Interfaces 11, 38625-38632 (2019).
Tang, H. et al. Plasmonic hot electrons for sensing, photodetection, and solar energy applications: A perspective. J. Chem. Phys. 152, 220901 (2020).
López-Cartes, C. et al. Gold nanoparticles with different capping systems: An electronic and structural XAS analysis. J. Phys. Chem. B 109, 8761-8766 (2005).
Li, J. et al. Plasmon-induced resonance energy transfer for solar energy conversion. Nat. Photonics 9, 601-607 (2015).
Higuchi, T. Mechanism of sustained-action medication. Theoretical analysis of rate of release of solid drugs dispersed in solid matrices. J. Pharm. Sci. 52, 1145-1149 (1963).
Kamata, K., Lu, Y. & Xia, Y. Synthesis and characterization of monodispersed core-shell spherical colloids with movable cores. J. Am. Chem. Soc. 125, 2384-2385 (2003).
Nørskov, J. K. et al. Trends in the exchange current for hydrogen evolution. J. Electrochem. Soc. 152, J23 (2005).
Feng, J.-X., Wu, J.-Q., Tong, Y.-X. & Li, G.-R. Efficient hydrogen evolution on Cu nanodots-decorated nanotubes by optimizing atomic hydrogen adsorption and desorption. J. Am. Chem. Soc. 140, 610-617 (2018).
Gao, D. et al. Optimizing atomic hydrogen desorption of sulfur-rich cocatalyst for boosting photocatalytic evolution. Adv. Mater. 34, 2108475 (2022).
Zhong, W., Gao, D., Yu, H., Fan, J. & Yu, J. Novel amorphous NiCuS -evolution cocatalyst: Optimizing surface hydrogen desorption for efficient photocatalytic activity. Chem. Eng. J. 419, 129652 (2021).
Huang, S. et al. Amorphous nanoparticles boosting the alkaline hydrogen evolution performance of electrocatalysts. Appl. Catal. B 274, 119120 (2020).
Chiu, Y.-H., Chang, K.-D. & Hsu, Y.-J. Plasmon-mediated charge dynamics and photoactivity enhancement for Au-decorated ZnO nanocrystals. J. Mater. Chem. A 6, 4286-4296 (2018).
Hans, E. A. D. R. & Regulacio, M. D. Dual plasmonic nanocomposites: Design strategies and photothermal properties. Chem. Eur. J. 27, 11030-11040 (2021).
Ivanchenko, M. & Jing, H. Smart design of noble metal-copper chalcogenide dual plasmonic heteronanoarchitectures for emerging applications: Progress and prospects. Chem. Mater. 35, 4598-4620 (2023).
Chang, C.-W., Chou, C. K., Chang, I. J., Lee, Y.-P. & Diau, E. W.-G. Relaxation dynamics of ruthenium complexes in solution, PMMA and films: The roles of self-quenching and interfacial electron transfer. J. Phys. Chem. C. 111, 13288-13296 (2007).
Narra, S., Nishimura, Y., Witek, H. A. & Shigeto, S. Mechanism of back electron transfer in an intermolecular photoinduced electron
transfer reaction: Solvent as a charge mediator. Chemphyschem 15, 2945-2950 (2014).
Kresse, G. & Furthmüller, J. Efficient iterative schemes for ab initio total-energy calculations using a plane-wave basis set. Phys. Rev. B 54, 11169-11186 (1996).
Kresse, G. & Furthmüller, J. Efficiency of ab-initio total energy calculations for metals and semiconductors using a plane-wave basis set. Comput. Mater. Sci. 6, 15-50 (1996).
Blöchl, P. E. Projector augmented-wave method. Phys. Rev. B 50, 17953-17979 (1994).
Perdew, J. P., Burke, K. & Wang, Y. Generalized gradient approximation for the exchange-correlation hole of a many-electron system. Phys. Rev. B 54, 16533-16539 (1996).
Perdew, J. P., Burke, K. & Ernzerhof, M. Generalized gradient approximation made simple. Phys. Rev. Lett. 77, 3865-3868 (1996).
Monkhorst, H. J. & Pack, J. D. Special points for brillouin-zone integrations. Phys. Rev. B 13, 5188-5192 (1976).
Liao, T., Kou, L., Du, A., Gu, Y. & Sun, Z. Simplest MOF Units for effective photodriven hydrogen evolution reaction. J. Am. Chem. Soc. 140, 9159-9166 (2018).
Li, H. et al. Interfacial atomic Ni tetragon intercalation in a NiO2-toPd hetero-structure triggers superior HER activity to the Pt catalyst. J. Mater. Chem. A 9, 12019-12028 (2021).
Zhou, C. et al. Electric double layer-mediated polarization field for optimizing photogenerated carrier dynamics and thermodynamics. Nat. Commun. 14, 3592 (2023).
Martínez-Alonso, C., Guevara-Vela, J. M. & Llorca, J. Understanding the effect of mechanical strains on the catalytic activity of transition metals. Phys. Chem. Chem. Phys. 24, 4832-4842 (2022).
Patra, A. S. et al. Photocatalytic activity enhancement of cubes functionalized with 2-ethynyl-6-methoxynaphthalene through band structure modulation. J. Mater. Chem. C. 10, 3980-3989 (2022).
Kao, J.-C. et al. Electron injection via interfacial atomic Au clusters substantially enhance the visible-light-driven photocatalytic production of the PF3T enclosed nanocomposite. Small 19, 2303391 (2023).
Shimizu, F., Ogata, S. & Li, J. Theory of shear banding in metallic glasses and molecular dynamics calculations. Mater. Trans. 48, 2923-2927 (2007).
شكر وتقدير
تم دعم هذا العمل ماليًا من قبل المجلس الوطني للعلوم والتكنولوجيا في تايوان، بموجب المنح NSTC 111-2113-M-A49-038 و NSTC 112-2113-M-A49-024 (Y.H.). كما تم دعم هذا العمل من قبل مركز علوم المواد الوظيفية الناشئة في جامعة يانغ مينغ تشياو تونغ من برنامج مركز البحث في المجالات المميزة ضمن إطار مشروع تنمية التعليم العالي من وزارة التعليم (MOE) في تايوان. تم تقديم دعم إضافي من معهد طوكيو للتكنولوجيا من خلال مركز البحث في الهندسة الطبية الحيوية وبرنامج مركز البحث العالمي (WRH) لمبادرة الحدود البحثية الدولية في معهد البحث المبتكر. كما تم دعم هذه الدراسة من قبل منح JSPS KAKENHI برقم JP23KO4369 (C.C.) و JP21KO4827 (T.M.C.).
مساهمات المؤلفين
C.T. أعدت العينات، وأجرت جميع التجارب، وحللت جميع البيانات وصاغت المخطوطة. S.N. أجرت قياسات TAS. Y.-C.L. أجرت قياسات XAS. J.K. و Y.L. و J.C. و S.O. أجروا حسابات DFT. Y.C. و Z.H. و C.H. أجروا قياسات الفوتوحرارية. W.H. و C.L. أجروا القياسات البصرية. C.C. و M.S. و M.H.H. علقوا على البيانات التجريبية. T.M.C. و Y.-G.L. و E.W.D. و Y.H. صمموا التجارب وأنهوا المخطوطة. Y.H. تصور المشروع وأشرف على البحث. ناقش جميع المؤلفين نتائج المخطوطة.
المصالح المتنافسة
يعلن المؤلفون عدم وجود مصالح متنافسة.
معلومات إضافية
المعلومات التكميلية النسخة الإلكترونية تحتوي على
المواد التكميلية المتاحة على https://doi.org/10.1038/s41467-023-44664-3.
يجب توجيه المراسلات وطلبات المواد إلى تسو-فو مارك تشانغ، يو-تشيا لو، يان-غو لين، إريك وي-غوانغ دياو أو يونغ-جونغ هسو.
معلومات مراجعة الأقران تشكر مجلة Nature Communications المراجعين المجهولين على مساهمتهم في مراجعة الأقران لهذا العمل. يتوفر ملف مراجعة الأقران.
Near infrared energy remains untapped toward the maneuvering of entire solar spectrum harvesting for fulfilling the nuts and bolts of solar hydrogen production. We report the use of yolk@shell nanocrystals as dualplasmonic photocatalysts to achieve remarkable hydrogen production under visible and near infrared illumination. Ultrafast spectroscopic data reveal the prevalence of long-lived charge separation states for under both visible and near infrared excitation. Combined with the advantageous features of yolk@shell nanostructures, achieves a peak quantum yield of at 500 nm and a record-breaking quantum yield of at 2200 nm for hydrogen production in the absence of additional co-catalysts. The design of a sustainable visible- and near infrared-responsive photocatalytic system is expected to inspire further widespread applications in solar fuel generation. In this work, the feasibility of exploiting the localized surface plasmon resonance property of self-doped, nonstoichiometric semiconductor nanocrystals for the realization of wide-spectrum-driven photocatalysis is highlighted.
Localized surface plasmon resonance (LSPR) is a unique optical property that has been extensively studied in noble metal, such as Au, Ag and Cu nanostructures . Au nanostructures have attracted particularly significant attention because of the possibility of tuning the LSPR absorption across the visible to near infrared (NIR) spectral region. Such absorption tunability has substantial implications for utilizing the NIR spectrum, for which conventional semiconductor materials offer only limited choices. Recently, self-doped semiconductors, e.g., p-type and , and n-type and , have demonstrated significant LSPR features primarily in
the NIR region . The existence of intrinsic dopants generates a high density of free charge carriers for these nonstoichiometric semiconductors, inducing LSPR in the relatively low-energy NIR region. In contrast to the LSPR in metals, which is attributed to the oscillation of free electrons, the LSPR in self-doped semiconductors arises from free carriers provided by intrinsic vacancies associated with nonstoichiometry. For example, the Cu vacancies of induce the formation of generous holes, while the O vacancies of produce plenteous electrons. By changing the degree of doping, the LSPR frequency of the self-doped semiconductors can be tailored, which is not
possible to achieve in noble metals. As demonstrated by Luther et al. and Kriegel et al. , the LSPR bands of p-type and nanocrystals progressively grow in intensity while undergoing blue spectral shifts as the density of Cu vacancies increases; control over the Cu vacancy density, i.e., the value, further allows dynamic regulation of the LSPR frequency, thus offering the possibility of harnessing the entire NIR spectrum. Similarly, the concentration of O vacancies in n-type and can also be tuned to manipulate the LSPR bands, rendering plasmonic n-type semiconductors suitable for filling the gap in harvesting the NIR spectrum.
Solar hydrogen fuel has sparked substantial interest over the past half century, as it has the potential to meet the growing global energy demand. The utilization of solar energy to produce hydrogen over semiconductor photocatalysts has realized the core concept of sustainable energy development. The upper-limit of the solar-tohydrogen conversion efficiency is governed by the light absorption capability of the photocatalysts. Extending the light absorption range to enhance the photon harvesting capacity is therefore indispensable for maximization of the photocatalytic activity. Note that the energy distribution of solar light is approximately in the UV ( ), in the visible ( ) and in the NIR ( ) ranges. The photons produced from NIR irradiation with a wavelength longer than 1000 nm represent a vast source of untapped energy. Most photocatalysts developed thus far are only capable of harvesting the solar spectrum in the UV and visible ranges. There are few choices among the currently available photocatalysts that can respond to NIR irradiation. The creation of NIR-responsive photocatalysts has therefore been seen as a prerequisite for realizing wide-spectrum-driven hydrogen production. Conventional NIRresponsive photocatalysts are limited to certain narrow-bandgap semiconductors, such as lead and mercury chalcogenides . The high toxicity, poor stability and reduced redox power due to bandgap narrowing have restricted their practical utilization in solar hydrogen production. Au nanostructures, on the other hand, are a recent addition to the NIR-responsive photocatalyst toolbox . Nevertheless, the low conversion efficiency of the plasmonic energy of Au nanostructures, resulting from the ultrafast relaxation and recombination of hot carriers , has hindered their utility as a photocatalyst in solar hydrogen production. Compared with Au nanostructures, self-doped semiconductors possess more tailorable plasmonic features that can be secured for promising solar hydrogen production. The features include feasible dynamic control over the LSPR response and a larger degree of LSPR wavelength extension. Especially for , the achievable LSPR wavelength can range from 700 nm to beyond 2000 nm , nearly spanning the entire NIR spectrum. In concert with its moderate bandgap, can be responsive to both visible and NIR irradiation, harnessing more than of the total solar irradiance.
In contrast to the numerous reports dealing with photocatalytic hydrogen production over plasmonic Au, the number of reports tackling solar hydrogen production over plasmonic is still very limited . In this work, yolk@shell nanocrystals were synthesized and employed as photocatalysts for remarkable hydrogen production across the visible to NIR spectral region. The yolk@shell nanostructures possess many fascinating material properties suitable for photocatalytic reactions. First, the yolk particles are encapsulated in the shell, preventing their aggregation and detachment during the reaction process and thus ensuring superior long-term stability. Second, the hollow shell provides abundant active sites by offering both inner and outer surfaces for accessing the reacting species. Third, the permeable shell allows diffusion of reacting species; the void space within the shell can thus provide a confined space that can function as a robust nanoreactor to expedite the interactions of reactant and product species. Furthermore, the mobile yolk particles can stir the reaction solution to create a homogeneous environment, which accelerates the mass transport kinetics to increase the reaction rate as
well. Analytical results of in-situ X-ray absorption spectroscopy (XAS) and ultrafast transient absorption spectroscopy (TAS) validate the proposed vectorial charge transfer mechanism. Combined with the advantageous features of yolk@shell nanostructures, achieves a peak quantum yield (AQY) of at 500 nm and a recordbreaking AQY of at 2200 nm for hydrogen production in the absence of additional co-catalysts.
Results and discussion
Microstructural investigations
The synthesis of required conducting of a sulfidation reaction on the core@shell nanocrystal template. was prepared by using a chemical reduction method . A further sulfidation reaction can transform into . Because of the nanosized Kirkendall effect , transformation from into was accompanied by the formation of abundant voids and their coalescence into an entire hollow space. Consequently, comprising a movable Au particle surrounded by a hollow shell was formed. The resultant was first characterized by transmission electron microscopy (TEM) to visualize the microstructural features. As displayed in Fig. 1a-c, possessed a yolk@shell nanostructure, in which an individual particle was encapsulated in a hollow shell. Note that the yolk nanoparticles were randomly distributed within the shell, suggesting that they can move freely inside the hollow shell. The movement of the Au yolk inside the shell can be witnessed by real-time TEM observations . The results of high-resolution TEM (HRTEM, Fig. 1g), selected area electron diffraction (SAED, Fig. 1i), energy-dispersive X-ray spectrometry (EDS, Fig. 1j) and X-ray diffraction (XRD, Supplementary Fig. 1a) analysis further confirmed the compositions of the yolk particles as fcc Au and the shell as monoclinic . In this study, three Au contents were employed to produce with gradually decreasing void sizes. As determined from Fig. 1a-c, the void sizes were , and for and , respectively. The controllability of the void size enabled us to explore the influence of the void size on the photocatalytic efficiency of . By carefully controlling the experimental conditions associated with the sulfidation reaction, the shell thickness of the three can be adjusted to a fixed value of approximately . This adjustment allowed the exclusion of the influence of the shell thickness on the photocatalytic properties. On the other hand, the particle size distribution of Au for the three was also examined. The size of the Au yolk of 1-Au@Cu7 and was and , respectively. The consistency in Au size distribution also excluded its influence on the photocatalytic properties. For comparison, pure , pure Au and a physical mixture of pure Au and pure (denoted as ) were also prepared and characterized in Fig. 1d-f. Pure shared similar hollow structural features with except for the absence of the encapsulated Au particles. The void size and shell thickness of pure were and , respectively. Pure Au particles had a uniform particle size of . , on the other hand, was characterized by agglomeration of Au particles at the outer surface of hollow .
In-situ XAS and charge transfer dynamics
The optical properties and band structure of were investigated with absorption, photoluminescence (PL) and ultraviolet photoelectron spectroscopy (UPS). According to the analytical results illustrated in Supplementary information, a plausible band alignment for to interpret the interfacial charge transfer pathways is depicted in Supplementary Fig. 1d. For , as and Au were brought in contact, the lower of Au induced an upward bending of the band edge in as a result of the depletion of electrons. Upon band edge excitation, the upward band bending at the interface
facilitated photoexcited hole transfer from to Au and enabled the photogenerated electrons to be concentrated in . Because the photoexcited holes were separated from the photogenerated electrons, radiative electron-hole recombination could be reduced to cause a depressed PL intensity for . The interfacial upward band bending can also steer the dynamics of hot charge carriers produced from plasmonic Au and plasmonic . An instance of this scenario would be the injection of hot electrons from Au into along the bent conduction band (CB) and the pass of hot holes from to Au through the bent valence band (VB). To validate the charge transfer mechanism for these hot carriers, in-situ XAS measurements were conducted on by introducing a secondary irradiation to excite the LSPR. The experiment separately utilized irradiation of AM 1.5 G , visible and NIR light to explore the pathways of charge transfer associated with plasmonic Au and plasmonic . The real-time evolution of the unoccupied density of states (UDOS) with light irradiation can be derived by comparing the XAS spectra of Cu and Au obtained under irradiation and dark conditions . Fig. 2a, b show the -edge and -edge spectra for recorded in the dark and under the three irradiation conditions. At the -edge, three distinct peaks were detected at approximately and . The prominent peak, , was associated with the electron excitation from to the unoccupied state that constituted the CB edge of . The considerably broad peaks, and , were ascribed to the electronic transition from to the mixed and empty states and from to the empty ligand states of the CB of , respectively. Further implications in the charge transfer pathways can be obtained by analyzing the -edge spectra under different irradiation conditions. Under AM 1.5 G irradiation, a perceivable decrease in spectral intensity was observed, which can be reflected by the negative intensity difference ( ) distributed in the three peak regions in Fig. 2a. The decrease in the XAS intensity signified a reduced UDOS for the component of as a result of the accumulation of excited electrons. Note that AM 1.5 G irradiation not only caused band edge excitation of , but also induced plasmonic excitation of both Au and , as derived from the band alignment illustrated in Supplementary Fig. 1d. Consequently, the photoexcited electrons and holes from can accompany the hot electrons from plasmonic Au and the hot holes from plasmonic participating in the charge relaxation processes. As depicted in Fig. 2c, the possible charge transfer pathways included photoexcited hole transfer from to Au , hot electron injection from plasmonic Au to and hot hole injection from plasmonic to Au . These events can operate together to result in an accumulation of excited electrons at , leading to a decrease in UDOS for , as evidenced by a negative . In order to decouple these charge transfer pathways, spectral comparison between dark condition and visible ( ) or NIR ( ) irradiation was carried out. Even with visible irradiation, the reduction in the intensity of the -edge spectrum remained noticeable, as reflected by a considerably negative in the three peak regions. Note that visible irradiation merely caused two types of excitations, namely band edge excitation of
5-Au@Cu7 . h TEM image and corresponding i SAED pattern, j TEM-EDS mapping profiles.
photoexcited electron/hole

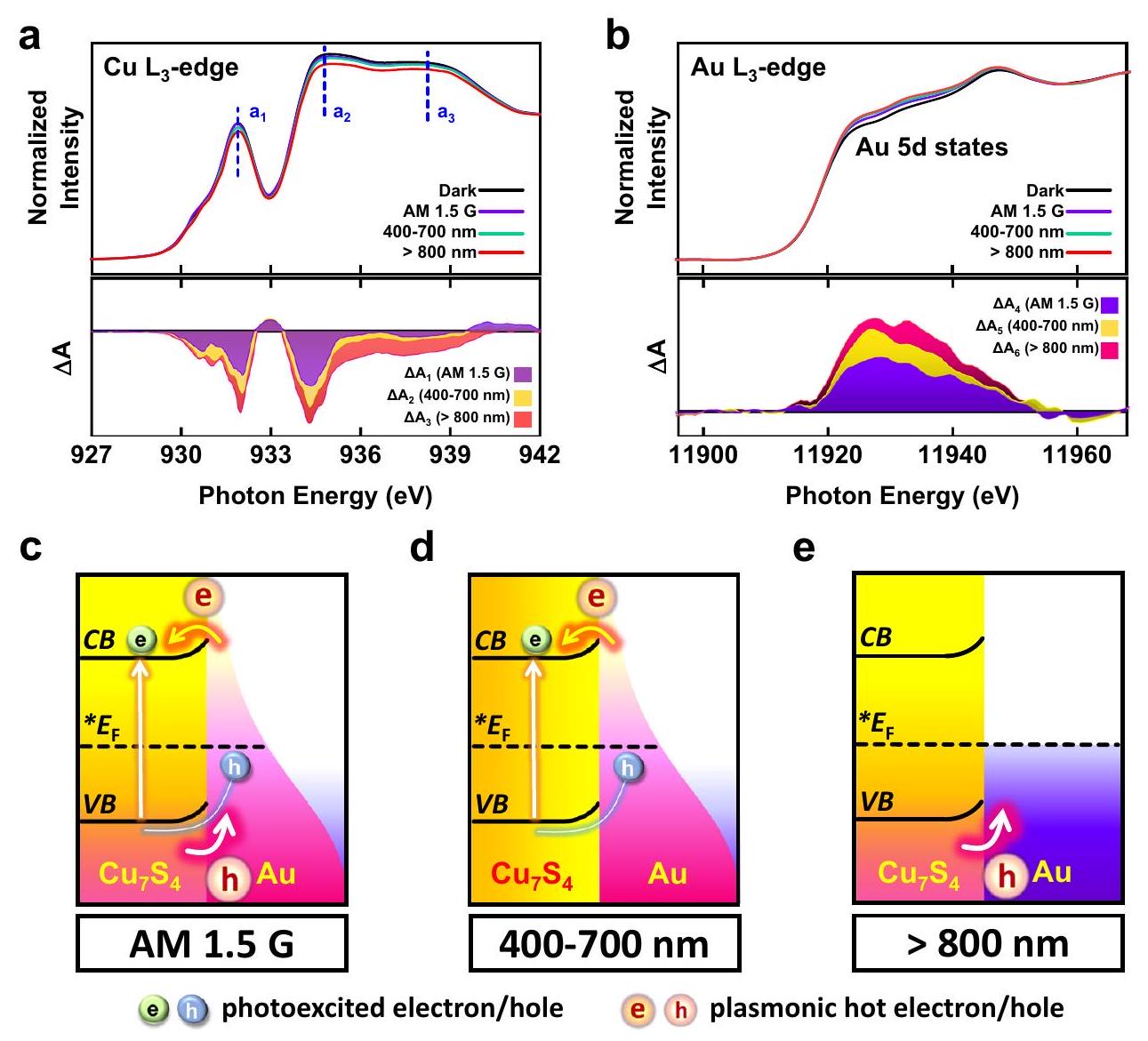

Fig. 2 | In-situ XAS. a -edge spectra and corresponding intensity difference spectra ( ) and Au -edge spectra and corresponding intensity difference spectra for 5- recorded under dark and three irradiation conditions.
Schematic illustration of charge transfer scenarios for under c AM 1.5 G irradiation, d visible irradiation, e NIR irradiation.
and plasmonic excitation of Au. While the photoexcited holes of were transported to Au , the photogenerated electrons were retained in , and the hot electrons produced from plasmonic Au were injected into . Figure 2d depicts how these two events can occur collaboratively, reducing the UDOS for to give a negative . Notably, the obtained was more negative than , suggesting that visible irradiation secured a greater accumulation of excited electrons at than AM 1.5 G irradiation. It is necessary to mention that visible irradiation was provided by placing a bandpass filter ( ) over AM 1.5 G irradiation to extract the visible photons from the AM 1.5 G spectrum, giving an irradiation intensity that was of the initial AM 1.5 G irradiation. This would enable a quantitative comparison of UDOS between the results from AM 1.5 G and visible irradiations. The observed greater accumulation of excited electrons at under visible irradiation thus reflected a factual situation caused by the visible photons of the AM 1.5 G spectrum. This implied that the joint operation of the three excitations under AM 1.5 G irradiation was less efficient in inducing excited electron accumulation for compared to the collaborative operation of the two excitations under visible irradiation. The possible reason lies in the interference of charge transfer between hot electrons and hot holes under AM 1.5 G irradiation. As the hot electrons of Au were injected into , they might encounter the hot holes of to undergo electron-hole recombination. This backward charge recombination would reduce the number of excited electrons accumulated at , which could account for the observed less negative than . Further comparison with the . edge spectrum of under NIR excitation enabled the exclusive examination on the transfer of hot holes produced from plasmonic . The difference spectrum revealed an even more negative ,
suggesting that NIR irradiation can bring forth much more excited electron accumulation at as a result of the hot hole transfer to Au (Fig. 2e). Similarly to the concept of applying visible irradiation, NIR irradiation was provided by placing a long-pass filter ( ) over AM 1.5 G irradiation to extract the NIR photons from the AM 1.5 G spectrum, giving an irradiation intensity that was of the initial AM 1.5 G irradiation. This would again enable a quantitative comparison of UDOS between the results from AM 1.5 G and NIR irradiations. These comparative results corroborated that hot hole transfer can interfere with hot electron transfer under AM 1.5 G illumination. Even though hot hole transfer was intrinsically efficient, it could compromise with hot electron transfer on the accumulation of excited electrons, leading to the least reduced UDOS observed under AM 1.5 G irradiation. It might be argued that the strong light absorption of at visible and NIR regions may directly lead to the enlarged extent of UDOS change observed under visible and NIR irradiations. This argument can be ruled out according to the following considerations. For the in-situ XAS measurements, the visible and NIR irradiations were provided by placing filters over AM 1.5 G irradiation to separately extract the visible and NIR photons from the AM 1.5 G spectrum. The intensity of visible and NIR irradiations was therefore substantially lower than that of AM 1.5 G illumination. Despite the much lower irradiation intensity, visible and NIR irradiations still caused a larger extent of UDOS decrease, disclosing the lower efficiency of inducing excited electron accumulation as a result of the interference of the three excitations under AM 1.5 G irradiation.
Additionally, the -edge profiles of were examined in Fig. 2b to offer supplementary insights into the proposed charge transfer scenarios. The profiles exhibited three unambiguous bands in
the energy range from 11900 to 11980 eV , which were believed to result from the to dipole transitions . Under AM 1.5 G irradiation, the difference spectra showed a positive intensity difference in the three band regions, reflecting an elevation in the UDOS for the Au component of . This characteristic complemented the decreased UDOS of the component derived from the comparison of -edge spectra under AM 1.5 G irradiation, validating that excited electrons were accumulated at the of as a result of the joint operation of the three excitations. A consistent result can be obtained from the spectral comparison of the -edge under visible irradiation, showing a more positive than . This outcome strongly supported the assertion that AM 1.5 G irradiation was less effective than visible irradiation in providing with accumulated excited electrons due to the interference of charge recombination between hot electrons and hot holes. More importantly, the most positive recorded under NIR irradiation disclosed the intrinsically efficient hot hole transfer from to Au in dictating excited electron accumulation for . This result has significant implications in harvesting NIR energy for solar hydrogen production by exploiting the LSPR of .
To depict a comprehensive picture of interfacial charge transfer processes, the carrier relaxation dynamics of the samples were further studied by using visible-NIR pump-probe TAS in the time region spanning from 100 fs to s with probing wavelengths between 550 and 2000 nm . The charge transfer dynamics of the component for pure and were exclusively monitored and compared because was mainly responsible for harvesting incident photons for charge carrier generation. For the TAS experiments, femtosecond (for fs-ns time spans) or nanosecond (for ns- time spans) visible and NIR pulses were employed to render component band edge or plasmonic excitation. The femtosecond TAS profiles of pure and 5- are shown in Supplementary Figs. 2a, d and Supplementary Figs. 2b, e, respectively. The samples were pumped using 500 and 1400 nm excitation pulses resonant with excitonic and plasmonic absorptions, respectively, and probed in the sub-band gap region from 550 to 950 nm to uncover the relaxation dynamics of the surface trap states. Both pure and 5-Au@ showed a rapidly decaying photoinduced absorption (PIA) band due to hot hole injection into the surface states, irrespective of the excitation wavelength. Although the spectral features for pure and were similar, their magnitudes and decay dynamics substantially varied, indicative of the divergence in the underlying charge transfer mechanism. Under the same excitation conditions, showed stronger PIA bands due to its larger absorption cross-section. It is important to mention that plasmonic excitation by NIR pulses could produce PIA bands with similar magnitudes to those produced under band edge excitation despite a much weaker laser fluence of NIR pulses ( 7 times smaller than the visible pulses). This outcome suggested that the hot hole dynamics of upon plasmonic excitation were as effective as the charge carrier dynamics of from band edge excitation. The carrier thermalization times were observed to occur between 0.6 and 0.8 ps, as displayed in Supplementary Figs. 2c, f, with 5-Au@Cu7 showing a slightly faster cooling rate. Nanosecond TAS experiments were further performed to probe the surface state-mediated carrier relaxation dynamics and thereby attain a better understanding of the carrier relaxation mechanism. Figure 3 presents the spectral and temporal profiles of NIR transients ( 850 to 2500 nm ) for pure and obtained by pumping the samples using nanosecond visible ( 532 nm ) and NIR ( 1064 nm ) pulses. The NIR transients of pure comprised weak spectral features and exhibited instrument response limited decays under both visible and NIR excitations, whereas 5-Au@Cu7 showed significant bleaching of plasmonic bands with retarded recombination processes. The significant photo-bleaching of the plasmonic bands of under visible excitation was attributable to the increase in
absorptivity, similar to the cause of the strong PIA bands observed in femtosecond TAS profiles. As Fig. 3c, f compare, the dramatic difference in the recombination dynamics between pure and suggested that distinct recombination pathways existed. One possible cause for the delayed recombination for 5-Au@Cu7 could be the creation of charge separation states at the interface between and Au. Such charge separation states might involve direct electron transfer as well as resonance energy transfer between metal and semiconductor .
Based on the spectral comparison results, a plausible mechanism to account for the carrier relaxation pathways for pure and is proposed in Fig. 3g. Upon visible excitation, photoexcited charge carriers were produced in the VB, CB and surface plasmonic band (SPB), depleting both excitonic and plasmonic states. The produced carriers thermalized within 0.8 ps for pure and 0.7 ps for 5-Au@ via carrier-carrier scattering, electron-phonon scattering and/or electron-plasmon scattering routes. Meanwhile, the thermalized carriers could populate the surface states of created by the Cu vacancies, followed by recombination with the delocalized electrons from the CB. The surface states could be categorized into shallow and deep trap states based on the observed multi-exponential relaxation dynamics of the samples. As derived from Fig. 3c, pure showed biexponential recombination kinetics with two time constants of 0.1 and . Noticeably, the surface state-mediated relaxation was greatly retarded for 5-Au@Cu7 , exhibiting three time constants of 2, 10 , and . The retarded relaxation kinetics of were believed to originate from the transfer of the trapped holes from to Au . Under NIR excitation, hot carriers associated with the SPB of the component were produced in both pure and 5-Au@Cu7 , which thermalized with time constants of 0.7 and 0.6 ps , respectively. For pure , the thermalized hot carriers rapidly recombined within 5 ns (approximately equal to the pulse limited response). For 5-Au@Cu7 , an appreciable fraction of additional delayed recombination ( ) was observed (Fig. 3f), evidencing the existence of charge separation states induced by hot hole transfer to Au. The results of TAS analysis revealed the prevalence of long-lived charge separation states for under both visible and NIR excitation, which may prolong the lifetime of the delocalized electrons to facilitate hydrogen production. In order to investigate the influence of void size on the charge transfer dynamics for , the TAS profiles of the three are further compared in Supplementary Fig. 3. As tabulated in Supplementary Tables 1 and 2, the transient kinetics of the three did not show appreciable changes in the decay rates under the two excitation conditions. This outcome signified that the void size did not have a significant effect on the charge transfer dynamics of .
Activity for solar hydrogen production

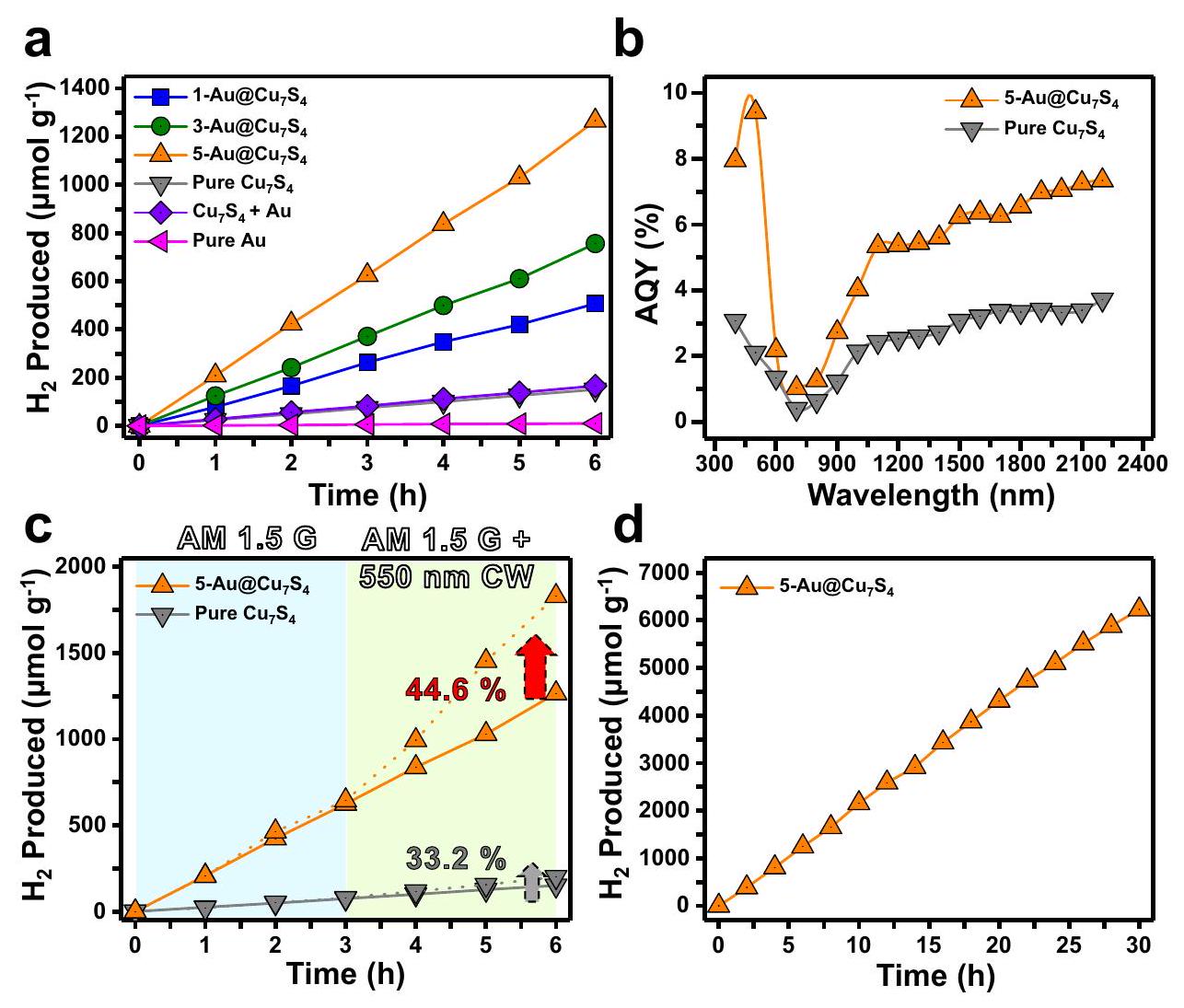

The comparative results of solar hydrogen production are displayed in Fig. 4a. There was nearly no hydrogen produced from pure Au, suggesting that Au colloids were inactive toward solar hydrogen production. Pure , on the other hand, showed a modicum of activity, reaching a hydrogen production rate of . Compared to pure , the three all displayed an increased hydrogen production rate, disclosing the beneficial function of the Au yolk for enhancing the photocatalytic performance of . As depicted in Fig. 3 g , the yolk Au particles can function as a charge separation enhancer for under both visible and NIR excitations, which can increase the total number of available charge carriers to facilitate hydrogen production. For the three , the hydrogen production rate increased with decreasing void size, with 5-Au@Cu7 showing the highest hydrogen production rate of . Note that the decrease in the void size did not have a significant effect on the charge transfer dynamics for , as demonstrated from the TAS analytical results in Supplementary Fig. 3. The influence of
charge transfer dynamics on the varied photocatalytic activities of the three can therefore be ruled out. On the other hand, with a smaller void size was expected to provide more accessible surfaces and thus offer a larger number of active sites. According to the Brunauer-Emmett-Teller (BET) analytical results, the specific surface areas of 1-Au@Cu7 and 5-Au@Cu7 were 15.35, 16.87 and , respectively. By normalizing the hydrogen production rate to the specific surface area, the specific hydrogen production activities could be further obtained, giving 5.5, 7.5 and for and , respectively. The increase in specific hydrogen production activity with decreasing void size was still noticeable, disclosing that there existed other predominant factors dictating the much enhanced performance for . Since the Au yolk was mobile inside the shell, Au could constantly stir the electrolyte inside the hollow to create a homogeneous environment. For with the smallest void size, the mobile Au can stir the
reaction solution much vigorously as a result of the much confined space between Au and . This would accelerate the reaction kinetics of hydrogen production to maximize the photocatalytic performance. Because diffusion of hydrogen across the shell was necessary for maintaining sustained hydrogen production, the mass transport kinetics across the shell should also be considered. To resolve this issue, release experiments using rhodamine as an optical probe were performed. By monitoring the temporal release profiles of RhB over Au@Cu7 , the mass transport kinetics across the shell can be estimated. The comparative results for the three are shown in Supplementary Fig. 4, in which the RhB release rate was found to increase with decreasing void size. By fitting these data to an empirical equation (see details in Methods section) , the diffusion coefficient (D) across the shell can be further calculated, giving and for and , respectively. Among the three showed the highest D . As the void size
Fig. 4 | Activity for solar hydrogen production. a Comparison of hydrogen production activity on six relevant samples. AQY values measured under different incident wavelengths for pure and 5- . c Hydrogen production
activity on pure and 5-Au@Cu7 with and without additional visible irradiation. d Extended use of 5-Au@Cu7 in solar hydrogen production for 30 successive hours.
was reduced, the concentration gradient of RhB between the interior of and the bulk of the surrounding solution was greatly enlarged. This could explain why a reduced void size can expedite the diffusion of RhB across the shell. The results of RhB release experiments reflected that the mass transport kinetics across the shell could be facilitated as the void size was reduced, which was considered to be another reason for the much enhanced hydrogen production activity for 5-Au@Cu7 .
The critical role of the yolk@shell nanostructures in achieving superior hydrogen production was further evidenced by assessing the performance of . The hydrogen production activity of Au was , approximating the performance of pure . As Fig. If displays, was characterized by noticeable surface coverage of by aggregated Au. This microstructural disorder can largely deteriorate the effectiveness of interfacial charge transfer, causing inferior activity. Note that was obtained by simply mixing Au colloids and pure suspension with their concentrations deliberately adjusted to equate those of 5-Au@Cu7 . In other words, the amount of Au and in was respectively equal to the amount of Au and in 5-Au@Cu7 . With this deliberate control can the activity performance comparison of with give a reliable conclusion that yolk@shell nanostructures played a critical role in achieving superior hydrogen production. To elucidate the cause behind the enhanced activity of , the AQYs of hydrogen production were measured under irradiation with monochromatic light. As shown in Fig. 4b, pure and 5- exhibited similar spectral features with prominent AQYs across two distinct wavelength regions. For pure , the protruding AQY at wavelengths less than 700 nm was related to the sub-gap transition and band edge excitation of , while the prosperous AQY in the region originated from the plasmonic excitation of .
Compared to pure displayed much enhanced AQY across these two wavelength regions. It is important to note that the AQYs under NIR irradiation attained by 5-Au@Cu7 (AQY=7.3% at 2200 nm ) were substantially higher than the values of most of the NIRresponsive photocatalysts ever reported (Supplementary Table 3). As noted in Supplementary Table 4, the achievable AQY of 5-Au@ under visible irradiation (AQY at 500 nm ) was also comparable to that of other state-of-the-art sulfide-based visible light-responsive photocatalysts. Note that there existed many sulfides photocatalysts exhibiting high hydrogen production activities. It should be, however, pointed out that those efficient sulfides photocatalysts were merely responsive to visible light rather than NIR irradiation. There are few choices among the currently available photocatalysts that can respond to NIR irradiation. In comparison with the state-of-the-art NIRresponsive photocatalysts reported so far, the current exhibited a record-breaking quantum yield of at 2200 nm for hydrogen production. On top of that, the hydrogen production activity of toward visible irradiation (AQY=9.4% at 500 nm ) was also comparable to that of the efficient sulfides photocatalysts ever reported. It is also important to note that the currently reported AQY was pristine without the aid of any co-catalysts. By introducing suitable co-catalysts, the activity of 5-Au@Cu7 for solar hydrogen production can be further elevated. We considered two possible causes to account for the observed AQY enhancement. As a charge separation enhancer, the Au yolk can improve the carrier utilization efficiency of by promoting both photoexcited hole transfer and hot hole injection dynamics, resulting in a significant AQY enhancement across the two wavelength regions. As a plasmonic antenna, the Au yolk, on the other hand, can sensitize the neighboring to the wavelength at which the LSPR of Au is located by means of hot electron injection. As estimated from the empirical equation derived from Mie theory, the theoretical LSPR
Fig. 5 | Mechanism of solar hydrogen production. Under visible irradiation, the photogenerated electrons concentrated at can reduce protons to evolve hydrogen; the hot electrons from plasmonic Au can be injected into and
contribute to hydrogen production. Under NIR irradiation, the hot electrons delocalized at plasmonic can reduce protons to produce hydrogen.
wavelength of Au for was between 522.2 and 755.8 nm . It is, however, difficult to solely identify such an LSPR-induced AQY enhancement from Fig. 4 b because this region spectrally overlapped with the AQY onset. To validate the plasmonic effect of Au, we further conducted solar hydrogen production measurements by introducing additional continuous-wave (CW) visible irradiation ( 550 nm , ) that can excite the LSPR of Au. As illustrated in Fig. 4c, pure exhibited a increase in the hydrogen production rate under the additional visible irradiation, while showed a increase in activity under the same irradiation conditions. The activity increase for pure was ascribed to the enhanced sub-gap absorption upon additional visible irradiation. By subtracting the contribution of enhanced sub-gap absorption, the activity enhancement due to the plasmonic effect of Au can be estimated for , which was approximately .
In addition to the hydrogen production activity, the long-term stability is another key parameter to demonstrate the practicability of photocatalysts for solar hydrogen production. To evaluate this parameter, was continuously used in solar hydrogen production for 30 successive hours. As shown in Fig. 4d, the recorded hydrogen production data exhibited a nearly straight line with reaction time, suggesting that 5-Au@Cu7 had considerably high stability. Furthermore, the discussions and relevant data showed in Supplementary information and Supplementary Figs. 5, 6 corroborated the high chemical and structural stability for toward solar hydrogen production. The high chemical and structural stability are especially important for demonstrating the practical use of chalcogenide photocatalysts, which typically have photocorrosion issues. The thermal effect induced by light irradiation has also been investigated and discussed in Supplementary information. Experimental results (Supplementary Figs. 7-17) revealed that the thermal effect on hydrogen production can be considered rather minor in the current system.
The density functional theory (DFT) calculations were performed to fundamentally understand the origin of the superiority of in hydrogen production. Since the real crystals of are large and highly complex, the structural models used for DFT calculations were simplified to obtain the convergence results. The optimized structures of pure Au , pure and were
displayed in Supplementary Fig. 18, and the calculation details and results were shown in the Methods section and Supplementary Fig. 19. Gibbs free energy of hydrogen adsorption ( ) on the three structural models was compared to look into the overall thermodynamics behaviors of hydrogen production. In general, the ideal catalysts suited for hydrogen production should have a value close to zero . As summarized in Supplementary Fig. 19 and Supplementary Table 5, the computed value for Cu and S site of pure was -5.17 and -5.05 eV , respectively, indicating that hydrogen was easy to adsorb on to form strong bonding. Since the bonds were considerably stable, the subsequent desorption of would be suppressed to hinder hydrogen evolution . In contrast, pure Au possessed an appropriate for the adsorption and desorption of ; the relatively small suggested its promise as an intriguing catalyst for hydrogen production. The inadequacy for responding to light irradiation, however, limited the practice of pure Au in solar hydrogen production. Compared to pure held a much lower value. The computed was 0.80 eV for Cu site and 0.23 eV for S site, signifying that both Cu and S sites of were thermodynamically favorable for proceeding with hydrogen evolution reaction. For , the electronic interactions between Au and may optimize hydrogen evolution by mediating hydrogen adsorption and desorption on . This feature further suggested that could be the active site for solar hydrogen production on .
Based on the comparative results, a plausible mechanism to interpret the remarkable performance of in hydrogen production across the visible to NIR spectrum was conceived. As illustrated in Fig. 5, under visible irradiation, both band edge excitation of and plasmonic excitation of Au occurred, producing photoexcited charge carriers and hot electrons, respectively. Owing to the upward band bending at the interface, the photoexcited holes of would be favorably transported to Au . The photogenerated electrons would then be concentrated at to achieve charge carrier separation. According to the results of DFT calculations, was suggested to be the active site for hydrogen production on . The photogenerated electrons concentrated at can thus reduce protons and evolve hydrogen. As derived from the TAS data, the prevalence of long-lived charge separation states with a lifetime
component up to can prolong the lifetime of the delocalized electrons at , which accounts for the substantially enhanced hydrogen production activity for . The hot electrons produced from plasmonic Au , on the other hand, were highly energetic, which can overcome the barrier of the bent CB of to be injected into . These hot electrons contributed to hydrogen production as well. Under NIR irradiation, the hot holes generated at plasmonic can preferentially transfer to Au . As the TAS analysis delivers, the retarded relaxation kinetics of hot holes with a lifetime of can render extended survival of delocalized hot electrons, achieving noticeable hydrogen production as observed.
In summary, we have demonstrated the use of as dualplasmonic photocatalysts for remarkable solar hydrogen production. The superiority of lies in the prevalence of long-lived charge separation states under both visible and NIR excitation along with the advantageous features of the yolk@shell nanostructures. The current study has delivered a conceptually attractive yet practically efficient dual-plasmonic photocatalyst paradigm capable of harvesting photons over the entire solar spectrum and beyond. It should be noted that dual-plasmonic heterostructures comprising plasmonic metals and plasmonic semiconductors have been widely investigated in recent years due to the intriguing optical properties resulting from the synergy of the two LSPR features . Previous studies have demonstrated the extensive use of dual-plasmonic heterostructures in photothermal and biomedical applications. As discussed in Supplementary information, using dual-plasmonic heterostructures as photocatalysts in photocatalytic applications is still in its infancy. Our findings not only present a special type of plasmonic photocatalytic platform enabling solar fuel generation from untapped NIR energy, but also advance the fundamental understanding of peculiar nonstoichiometric semiconductor nanocrystals and their utility in photocatalysis. In particular, the revelation of the remarkable NIR activity of is exciting and inspiring because it can fill the gap in harvesting the NIR spectrum for the currently available photocatalysts.
Methods
Synthesis of
A chemical reduction method was used to prepare the core@shell nanocrystal template . First, Au colloids ( 0.25 mM ) were synthesized using the citrate reduction method. A given volume of Au colloids ( or 5.0 mL ) was then dispersed in a solution ( ) at , followed by the addition of a NaOH solution ( ) and an L-ascorbic acid solution ( ). After this mixture was steadily stirred at for 10 min , a suspension containing colloids was obtained. To conduct the sulfidation reaction, a solution ( ) was injected into the suspension, leading to the transformation from core@shell nanocrystals into Au@Cu7 yolk@shell nanocrystals. In this work, the size of the void space in the resultant was controlled by adjusting the shell thickness of the initial template. In principle, a thinner shell for enabled the formation of a smaller void size for . Note that Au served as the core for deposition. Under a fixed concentration, the employment of more Au would result in less deposition on each Au, leading to a decrease in the shell thickness for . Three amounts of Au colloids ( or 5.0 mL ) were used to prepare for with decreasing shell thicknesses. Upon the sulfidation treatment, with decreasing void sizes could then be obtained. The resultant was respectively denoted as 1 and 5-Au@Cuz . Note that it is improbable to obtain with a smaller void size than that of 5-Au@Cu7 by using the current synthetic method. As shown in Supplementary Fig. 20, further reducing the amount of Au colloids to 7.0 mL led to the growth of 7-Au@Cu exhibiting nearly identical structural dimensions to those of . If examined closely, the individual
7- contained multiple Au yolks encapsulated in shell, which might be due to the aggregation of Au colloids under the relatively high concentration situation. Since the yolk@shell structural integrity of 7-Au@ can no longer be maintained, 7-Au@ was not adopted for further performance comparison. For comparison purposes, pure nanocrystals were also synthesized by using the same chemical reduction method without the employment of Au colloids. The thus-obtained pure, solid was subjected to the same sulfidation treatment to obtain pure, hollow . To obtain , Au colloids and pure suspension were simply mixed, with their concentrations deliberately adjusted to equate them to those of 5-Au@ .
Fundamental characterizations
The microstructural features of the samples were investigated by HRTEM (JEOL, JEM-F200) equipped with SAED and EDS. The crystallographic structure was studied with XRD (Bruker, D2 Phaser). The optical properties were analyzed with a UV-visible-NIR absorption spectrophotometer (Hitachi, U-3900H) and a fluorescence spectrophotometer (Hitachi, F-4500). To measure the steady-state PL spectra, samples in a given amount were dispersed in deionized water. To observe the direct influence of Au on the PL of , the concentration of the component for pure and the three was adjusted to a fixed value by normalizing their absorbance at 450 nm . The chemical states of the samples were examined with X-ray photoelectron spectroscopy (XPS, Thermo Fisher Scientific, ESCALAB ) using a monochromatic -ray source. The recorded binding energies were calibrated based on the peak at 284.8 eV from adventitious carbon. The band structure of the samples was determined by measuring the UPS spectra (Thermo Fisher Scientific, ESCALAB ) using as the excitation source. The specific surface areas of the samples were measured from the adsorption-desorption isotherms by using the BET method (Micromeritics, ASAP2020).
In-situ XAS measurements
XAS measurements were performed at beamline 17 C and 20 A of the Taiwan Light Source of the National Synchrotron Radiation Research Center, Taiwan. Soft XAS in total electron-yield (TEY) mode was utilized to conduct measurements under dark and irradiation conditions. Soft X-rays are characterized by a shallow penetration depth, making them suitable for collecting data that accurately represent the electronic structure in the vicinity at the interface of . This region is of particular interest since it is where charge transfer and separation take place. The soft XAS data were obtained using a highresolution spectrometer with a resolving power of approximately in an ultrahigh-vacuum chamber with a pressure of Torr. To enable in-situ observation of the evolution of the UDOS with light irradiation, an additional irradiation produced from a solar simulator was introduced into the chamber.
TAS measurements
Femtosecond TAS measurements were performed on a CDP-ExciPro pump-probe transient absorption spectrometer system . Briefly, a femtosecond Ti-sapphire amplified laser (Coherent Legend, USP, ) was equally split between two optical parametric amplifiers (TOPAS-C) to generate pump and probe pulses. The 1300 nm signal output of TOPAS1 was attenuated and focused on a sapphire plate to generate a broadband white light continuum, whose spectrum was limited between 550 and 950 nm using a short-pass filter. TOPAS2 was used to generate pump pulses at two different wavelengths of 500 and 1400 nm . The pump pulses were delayed with respect to the probe pulses using an optical delay stage to obtain time-dependent changes in the absorption spectra of the samples. The energies of the pump pulses at 500 and
1400 nm were set at 5.0 and , respectively. The dispersion of the white light spectrum was corrected by measuring the optical Kerr signals of the substrates following the procedures described below. For obtaining Kerr signals, the polarization of the pump was set to with respect to probe and an analyzer was placed in the probe path behind the substrate to detect the pumpinduced changes in polarization of the transmitted probe pulses through the analyzer. Here, the observed change of polarization state of probe was a result of pump-induced anisotropy in the refractive index of the substrate. The nanosecond NIR TAS profiles of the samples were obtained by using a nanosecond transient infrared spectrometer setup . Briefly, 532 and 1064 nm nanosecond pulses from a Nd:YAG laser were used as excitation sources and filtered output from a tungsten halogen lamp was used as an NIR probe. The NIR transient spectra were acquired in single channel mode using a high-speed liquid -cooled InSb detector by scanning the grating. The decay traces at each wavelength were measured using a Ni-Scope, National Instruments ( 8 bit, 100 MHz detector, 30,000 points).
Photocatalytic hydrogen production
The activity for photocatalytic hydrogen production of the samples was estimated under AM 1.5 G irradiation ( ) produced by a solar simulator (Newport, LCS-100, 94011 A). Six relevant samples, including pure Au , pure , the three and Au , were tested and compared. A given amount of the sample powder was dispersed in an aqueous electrolyte ( 40.0 mL ) containing methanol and glucose in a customized quartz vessel ( 75 mL capacity). Before irradiation, the reaction solution was purged with Ar for 1 h . At a given time interval under light irradiation, 1.0 mL of the gas in the headspace of the vessel was collected and analyzed with gas chromatography (Bruker, SCION 436GC). Comparative experiments by placing the reaction vessel on a cold plate (AS ONE, CPS-30) were also performed to investigate the influence of the temperature control of electrolyte on the photocatalytic performance of . The AQY of hydrogen production was determined by conducting experiments under monochromatic illumination produced by a 150 W xenon lamp coupled with a monochromator (Horiba, Tunable PowerArc, 0.2 m , , dispersion ). The number of incident photons was measured with an optical power meter (Newport, 843-R). The AQY was calculated by Eq. (1):
RhB release experiments
The mass transport kinetics across the shell were estimated by monitoring the temporal release profiles of RhB adsorbed on the samples. In a typical procedure, a given amount of the sample powder was dispersed in a RhB aqueous solution ( ) for 24 h to enable complete adsorption of RhB on the sample surface. The suspension was collected by centrifugation in order to remove the non-adsorbed RhB. After that, the collected precipitate was redispersed in deionized water to release RhB . The concentration of released RhB was determined by measuring the absorption spectrum of the supernatant. Note that the release rate of RhB, rather than the released amount of RhB , was measured in order to reduce the influence of surface area. Because the void size was the only variable in this comparison, the observed difference in release rate can be solely assigned to the change in the void size. The D across the shell
can be further calculated by fitting the data of Supplementary Fig. 4 to Eq. (2):
where R was the inner radius of and was the volume fraction of RhB released at time .
Photothermal experiments
The photothermal experiments were performed by irradiating 0.2 mL of 5-Au@ -contained electrolyte with high-power lasers under various excitation wavelengths from visible to NIR region. The concentration of 5-Au@Cu7 and the composition of electrolyte followed the experimental conditions used in the photocatalytic reaction. In a typical procedure, 0.2 mL of 5-Au@ -contained electrolyte was added into a vial with a capacity of 0.4 mL . The vial was deposited into a 96-well transparent plate, followed by laser irradiation at 532 nm ( ) , ) , , and . The power of irradiation was adjusted to the maximal capacity of the laser in order to highlight the photothermal effect. A datalogging K/J thermometer (TES-1307) with K-type thermal couple in an accuracy of was installed in the vial to measure the electrolyte temperature. The corresponding thermograph images were taken with an infrared camera (Fluke, Ti32).
DFT simulations
The Vienna Ab initio Simulation Package (VASP) was used to perform first-principles calculations with the projector augmented wave (PAW) method based on DFT. The exchange-correlation interaction for the structure optimization and the electronic properties were described by the Perdew-Burke-Ernzerhof (PBE) function within the generalized gradient approximation (GGA) . A cut-off kinetic energy of 420 eV was set as the plane-wave basis for the bulk and Au primitive cells. The Brillouin zone was sampled with and Monkhorst-Pack -point grids for the bulk and Au primitive cells, respectively. Furthermore, the geometric structures were relaxed until the electronic convergence criterion was reached. To create the structural models for DFT calculations, the crystal structure of Au and was adopted from the Materials Project (MP) database (MP database ID of mp-81 for Au; MP database ID of mp-624299 for ). In order to determine the favorable adsorption site of hydrogen, the adsorption energy ( ) was calculated by Eq. (3):
where and are the total energies of the slab model after and before surface adsorption, respectively, and is the chemical potential of the adsorbate. The calculation of the free energy of hydrogen adsorption follows Eq. (4) :
where and are the difference in the zero-point energy and vibrational entropy between the adsorbed hydrogen and the hydrogen in the gas phase, respectively. The calculated specific and corresponding to different adsorption sites are summarized in Supplementary Table 5. Compared to the highly mobile hydrogen in the gas phase, the adsorbed hydrogen is much immobile because it is bound to the surficial atoms. The vibration entropy of the adsorbed hydrogen is thus considered small relative to the value of the gaseous hydrogen . This consideration gives , where is the entropy of the hydrogen molecule in the gas phase under standard conditions ( at 300 K and 1 bar ). By using the value of at 300 K , the term can be further
computed as follows: . The expression of then follows Eq. (5):
For the free energy calculations, a slab with three atomic layers and a slab with four atomic layers were used to perform energy minimization. For slab, one axis of the primitive cell was rotated by 30 degrees to form a rectangular unit cell in order to match the rectangular base of . To construct the structural model of slab, this rectangular unit cell was further extended to give a supercell. The coordinates of the atoms constituting the structural models of and were displayed in Supplementary Table 6. To minimize the interference of periodic slabs, a vacuum region was introduced in the supercell along the direction normal to the surface . The optimized thickness of vacuum region was set as for all the structural models . The lattice mismatches were 3.59 and , respectively. As displayed in Supplementary Fig. 18, various surfacial sites on pure Au, pure and surfaces were considered to obtain the optimal hydrogen adsorption model. Note that the structural models used for DFT calculations did not completely equate to the microstructural features of the samples in terms of the structural dimensions. For DFT calculations, only a few atomic layers can be considered for modelling in order to receive convergence results. Nevertheless, the computed data can deliver atomic-scale insights into the thermodynamics and kinetics properties at the surficial region. This information is particularly relevant to the fundamental understanding of catalytic mechanism since catalytic reactions mostly occur at the localized surface of catalysts . On the other hand, the potential distortion of the surface slab of upon adsorption has also been evaluated by computing the shear strain and volumetric strain in the localized region where was adsorbed . As displayed in Supplementary Fig. 21, the surficial S site bonded with experienced appreciable lattice distortion, whereas the Cu site bonded with did not exhibit observable lattice distortion. The corresponding bond length was for and for . Apart from the site, the surface slab closely resembled pristine without adsorption. Because S atoms exhibited a wide range of periodicity on the surface slab, this localized distortion caused by adsorption did not pose a significant impact on the entity of the surface slab.
Data availability
The data that support the finding of this study are available within the paper and its Supplementary information. Source data for Figs. 2a, b, , and Supplementary Figs. 1a-c, 2, 3, 4, 5c-e, 15, 17, 19, and 22 are provided with the paper. Source data are provided with this paper.
References
Eustis, S. & El-Sayed, M. A. Why gold nanoparticles are more precious than pretty gold: Noble metal surface plasmon resonance and its enhancement of the radiative and nonradiative properties of nanocrystals of different shapes. Chem. Soc. Rev. 35, 209-217 (2006).
Jain, P. K., Huang, X., El-Sayed, I. H. & El-Sayed, M. A. Noble metals on the nanoscale: Optical and photothermal properties and some applications in imaging, sensing, biology, and medicine. Acc. Chem. Res. 41, 1578-1586 (2008).
Xin, Y. et al. Copper-based plasmonic catalysis: Recent advances and future perspectives. Adv. Mater. 33, 2008145 (2021).
Liu, X. & Swihart, M. T. Heavily-doped colloidal semiconductor and metal oxide nanocrystals: An emerging new class of plasmonic nanomaterials. Chem. Soc. Rev. 43, 3908-3920 (2014).
Agrawal, A. et al. Localized surface plasmon resonance in semiconductor nanocrystals. Chem. Rev. 118, 3121-3207 (2018).
Luther, J. M., Jain, P. K., Ewers, T. & Alivisatos, A. P. Localized surface plasmon resonances arising from free carriers in doped quantum dots. Nat. Mater. 10, 361-366 (2011).
Kriegel, I. et al. Tuning the excitonic and plasmonic properties of copper chalcogenide nanocrystals. J. Am. Chem. Soc. 134, 1583-1590 (2012).
Manthiram, K. & Alivisatos, A. P. Tunable localized surface plasmon resonances in tungsten oxide Nanocrystals. J. Am. Chem. Soc. 134, 3995-3998 (2012).
Prusty, G., Lee, J. T., Seifert, S., Muhoberac, B. B. & Sardar, R. Ultrathin plasmonic tungsten oxide quantum wells with controllable free carrier densities. J. Am. Chem. Soc. 142, 5938-5942 (2020).
Cheng, H., Kamegawa, T., Mori, K. & Yamashita, H. Surfactant-free nonaqueous synthesis of plasmonic molybdenum oxide nanosheets with enhanced catalytic activity for hydrogen generation from ammonia borane under visible light. Angew. Chem. Int. Ed. 53, 2910-2914 (2014).
Cheng, H., Qian, X., Kuwahara, Y., Mori, K. & Yamashita, H. A plasmonic molybdenum oxide hybrid with reversible tunability for visible-light-enhanced catalytic reactions. Adv. Mater. 27, 4616-4621 (2015).
Kuwahara, Y., Yoshimura, Y., Haematsu, K. & Yamashita, H. Mild deoxygenation of sulfoxides over plasmonic molybdenum oxide hybrid with dramatic activity enhancement under visible light. J. Am. Chem. Soc. 140, 9203-9210 (2018).
Yin, H. et al. High-surface-area plasmonic : Rational synthesis and enhanced ammonia borane dehydrogenation activity. J. Mater. Chem. A 5, 8946-8953 (2017).
Wang, J., Li, L., Wei, R. & Dong, R. Quantum dot-based micromotors with NIR-I light photocatalytic propulsion and NIR-II fluorescence. ACS Appl. Mater. Interfaces 14, 48967-48975 (2022).
Kamath, A., Melnychuk, C. & Guyot-Sionnest, P. Toward bright midinfrared emitters: Thick-shell n-type HgSe/CdS nanocrystals. J. Am. Chem. Soc. 143, 19567-19575 (2021).
Hsieh, P.-Y. et al. Near infrared-driven photoelectrochemical water splitting: Review and future prospects. Arab. J. Chem. 13, 8372-8387 (2020).
Ghosh, U., Pal, A. & Pal, T. Plasmon induced near-infrared active photocatalysts: A review. Adv. Mater. Interfaces 9, 2200465 (2022).
Wu, K., Rodríguez-Córdoba, W. E., Yang, Y. & Lian, T. Plasmoninduced hot electron transfer from the Au tip to CdS Rod in CdS-Au nanoheterostructures. Nano Lett. 13, 5255-5263 (2013).
Bian, Z., Tachikawa, T., Zhang, P., Fujitsuka, M. & Majima, T. Au/TiO superstructure-based plasmonic photocatalysts exhibiting efficient charge separation and unprecedented activity. J. Am. Chem. Soc. 136, 458-465 (2014).
Lian, Z. et al. Near infrared light induced plasmonic hot hole transfer at a nano-heterointerface. Nat. Commun. 9, 2314 (2018).
Lian, Z. et al. Plasmonic p-n junction for infrared light to chemical energy conversion. J. Am. Chem. Soc. 141, 2446-2450 (2019).
Chiu, Y.-H. et al. Yolk-shell nanostructures as an emerging photocatalyst paradigm for solar hydrogen generation. Nano Energy 62, 289-298 (2019).
Chiu, Y.-H. & Hsu, Y.-J. Au@Cu7 yolk@shell nanocrystaldecorated nanowires as an all-day-active photocatalyst for environmental purification. Nano Energy 31, 286-295 (2017).
Fang, M.-J. et al. Au@Cu2O core@shell nanocrystals as sustainable catalysts for efficient hydrogen production from ammonia borane. Appl. Catal. B 324, 122198 (2023).
Kuo, M.-Y. et al. core@shell nanocrystals as dualfunctional catalysts for sustainable environmental applications. Appl. Catal. B 242, 499-506 (2019).
Wu, J.-Y. et al. Electronic interactions and charge-transfer dynamics for a series of yolk-shell nanocrystals: Implications for photocatalysis. ACS Appl. Nano Mater. 5, 8404-8416 (2022).
Chen, Y.-A., Wang, Y.-T., Moon, H. S., Yong, K. & Hsu, Y.-J. Yolk-shell nanostructures: synthesis, photocatalysis and interfacial charge dynamics. RSC Adv. 11, 12288-12305 (2021).
Lin, Y.-C. et al. Tailoring the surface oxygen engineering of a carbon-quantum-dot-sensitized multijunction toward efficient charge dynamics and photoactivity enhancement. Appl. Catal. B 285, 119846 (2021).
Lin, Y.-C. et al. Sandwich-nanostructured photocathode with highly positive onset potential for improved water reduction. ACS Appl. Mater. Interfaces 11, 38625-38632 (2019).
Tang, H. et al. Plasmonic hot electrons for sensing, photodetection, and solar energy applications: A perspective. J. Chem. Phys. 152, 220901 (2020).
López-Cartes, C. et al. Gold nanoparticles with different capping systems: An electronic and structural XAS analysis. J. Phys. Chem. B 109, 8761-8766 (2005).
Li, J. et al. Plasmon-induced resonance energy transfer for solar energy conversion. Nat. Photonics 9, 601-607 (2015).
Higuchi, T. Mechanism of sustained-action medication. Theoretical analysis of rate of release of solid drugs dispersed in solid matrices. J. Pharm. Sci. 52, 1145-1149 (1963).
Kamata, K., Lu, Y. & Xia, Y. Synthesis and characterization of monodispersed core-shell spherical colloids with movable cores. J. Am. Chem. Soc. 125, 2384-2385 (2003).
Nørskov, J. K. et al. Trends in the exchange current for hydrogen evolution. J. Electrochem. Soc. 152, J23 (2005).
Feng, J.-X., Wu, J.-Q., Tong, Y.-X. & Li, G.-R. Efficient hydrogen evolution on Cu nanodots-decorated nanotubes by optimizing atomic hydrogen adsorption and desorption. J. Am. Chem. Soc. 140, 610-617 (2018).
Gao, D. et al. Optimizing atomic hydrogen desorption of sulfur-rich cocatalyst for boosting photocatalytic evolution. Adv. Mater. 34, 2108475 (2022).
Zhong, W., Gao, D., Yu, H., Fan, J. & Yu, J. Novel amorphous NiCuS -evolution cocatalyst: Optimizing surface hydrogen desorption for efficient photocatalytic activity. Chem. Eng. J. 419, 129652 (2021).
Huang, S. et al. Amorphous nanoparticles boosting the alkaline hydrogen evolution performance of electrocatalysts. Appl. Catal. B 274, 119120 (2020).
Chiu, Y.-H., Chang, K.-D. & Hsu, Y.-J. Plasmon-mediated charge dynamics and photoactivity enhancement for Au-decorated ZnO nanocrystals. J. Mater. Chem. A 6, 4286-4296 (2018).
Hans, E. A. D. R. & Regulacio, M. D. Dual plasmonic nanocomposites: Design strategies and photothermal properties. Chem. Eur. J. 27, 11030-11040 (2021).
Ivanchenko, M. & Jing, H. Smart design of noble metal-copper chalcogenide dual plasmonic heteronanoarchitectures for emerging applications: Progress and prospects. Chem. Mater. 35, 4598-4620 (2023).
Chang, C.-W., Chou, C. K., Chang, I. J., Lee, Y.-P. & Diau, E. W.-G. Relaxation dynamics of ruthenium complexes in solution, PMMA and films: The roles of self-quenching and interfacial electron transfer. J. Phys. Chem. C. 111, 13288-13296 (2007).
Narra, S., Nishimura, Y., Witek, H. A. & Shigeto, S. Mechanism of back electron transfer in an intermolecular photoinduced electron
transfer reaction: Solvent as a charge mediator. Chemphyschem 15, 2945-2950 (2014).
Kresse, G. & Furthmüller, J. Efficient iterative schemes for ab initio total-energy calculations using a plane-wave basis set. Phys. Rev. B 54, 11169-11186 (1996).
Kresse, G. & Furthmüller, J. Efficiency of ab-initio total energy calculations for metals and semiconductors using a plane-wave basis set. Comput. Mater. Sci. 6, 15-50 (1996).
Blöchl, P. E. Projector augmented-wave method. Phys. Rev. B 50, 17953-17979 (1994).
Perdew, J. P., Burke, K. & Wang, Y. Generalized gradient approximation for the exchange-correlation hole of a many-electron system. Phys. Rev. B 54, 16533-16539 (1996).
Perdew, J. P., Burke, K. & Ernzerhof, M. Generalized gradient approximation made simple. Phys. Rev. Lett. 77, 3865-3868 (1996).
Monkhorst, H. J. & Pack, J. D. Special points for brillouin-zone integrations. Phys. Rev. B 13, 5188-5192 (1976).
Liao, T., Kou, L., Du, A., Gu, Y. & Sun, Z. Simplest MOF Units for effective photodriven hydrogen evolution reaction. J. Am. Chem. Soc. 140, 9159-9166 (2018).
Li, H. et al. Interfacial atomic Ni tetragon intercalation in a NiO2-toPd hetero-structure triggers superior HER activity to the Pt catalyst. J. Mater. Chem. A 9, 12019-12028 (2021).
Zhou, C. et al. Electric double layer-mediated polarization field for optimizing photogenerated carrier dynamics and thermodynamics. Nat. Commun. 14, 3592 (2023).
Martínez-Alonso, C., Guevara-Vela, J. M. & Llorca, J. Understanding the effect of mechanical strains on the catalytic activity of transition metals. Phys. Chem. Chem. Phys. 24, 4832-4842 (2022).
Patra, A. S. et al. Photocatalytic activity enhancement of cubes functionalized with 2-ethynyl-6-methoxynaphthalene through band structure modulation. J. Mater. Chem. C. 10, 3980-3989 (2022).
Kao, J.-C. et al. Electron injection via interfacial atomic Au clusters substantially enhance the visible-light-driven photocatalytic production of the PF3T enclosed nanocomposite. Small 19, 2303391 (2023).
Shimizu, F., Ogata, S. & Li, J. Theory of shear banding in metallic glasses and molecular dynamics calculations. Mater. Trans. 48, 2923-2927 (2007).
Acknowledgements
This work was financially supported by the National Science and Technology Council, Taiwan, under grants NSTC 111-2113-M-A49-038 and NSTC 112-2113-M-A49-024 (Y.H.). This work was also supported by the Center for Emergent Functional Matter Science of National Yang Ming Chiao Tung University from The Featured Areas Research Center Program within the framework of the Higher Education Sprout Project by the Ministry of Education (MOE) in Taiwan. Additional support was provided by the Tokyo Institute of Technology through the Research Center for Biomedical Engineering and the World Research Hub (WRH) Program of the International Research Frontiers Initiative at Institute of Innovative Research. This study was also supported by JSPS KAKENHI grant numbers JP23KO4369 (C.C.) and JP21KO4827 (T.M.C.).
Author contributions
C.T. prepared for the samples, performed all the experiments, analyzed all the data and drafted the manuscript. S.N. carried out the TAS measurements. Y.-C.L. carried out the XAS measurements. J.K., Y.L., J.C. and S.O. carried out the DFT calculations. Y.C., Z.H. and C.H. carried out the photothermal measurements. W.H., C.L. carried out the optical measurements. C.C., M.S. and M.H.H. commented on the experimental data. T.M.C., Y.-G.L., E.W.D. and Y.H. designed the experiments and finalized the manuscript. Y.H. conceived the project and supervised the research. All authors discussed the results of the manuscript.
Competing interests
The authors declare no competing interests.
Additional information
Supplementary information The online version contains
supplementary material available at https://doi.org/10.1038/s41467-023-44664-3.
Correspondence and requests for materials should be addressed to Tso-Fu Mark Chang, Yu-Chieh Lo, Yan-Gu Lin, Eric Wei-Guang Diau or Yung-Jung Hsu.
Peer review information Nature Communications thanks the anonymous, reviewer(s) for their contribution to the peer review of this work. A peer review file is available.
