تقييد تجمعات البلاتين في زيوسيت ZSM-5 المعدل بالإنديوم لتعزيز إزالة الهيدروجين من البروبان

تاريخ الاستلام: 1 يناير 2024
تم القبول: 15 يوليو 2024
نُشر على الإنترنت: 02 أغسطس 2024
(أ) التحقق من التحديثات

يونغ يوان إروى هوانغ سويون هوانغ ²، بينغ ليو جينغوانغ جي. تشين

تصميم مواقع تحفيزية نشطة ومستقرة للغاية غالبًا ما يكون تحديًا بسبب إجراءات التخليق المعقدة وتجمع المواقع النشطة أثناء التفاعلات عند درجات حرارة عالية. هنا، نبلغ عن طريقة سهلة من خطوتين لتخليق تجمعات البلاتين محصورة بواسطة زيوسيت ZSM-5 المعدل بالإنديوم. تؤكد التوصيفات في الموقع أن الإنديوم يقع في موقع الإطار الإضافي لـ ZSM-5 كـ ، وتكون تجمعات البلاتين مستقرة بواسطة زيوسيت In-ZSM-5. تظهر تجمعات البلاتين الناتجة المحصورة في In-ZSM-5 تحويلًا ممتازًا للبروبان، وانتقائية عالية للبروبلين، وثباتًا تحفيزيًا، متفوقة على البلاتين أحادي المعدن، والإنديوم، وسبائك البلاتين والإنديوم ثنائية المعدن. إن دمج في ZSM-5، يتم تحييد مواقع الحمض برونستيد لتقليل التفاعلات الجانبية، بالإضافة إلى ضبط الخصائص الإلكترونية لمجموعات البلاتين لتسهيل تنشيط البروبان وإزالة البروبلين. تفتح استراتيجية دمج مجموعات المعادن الثمينة مع الزيوليتات المتبادلة بأيونات المعادن الطريق لتطوير محفزات غير متجانسة مستقرة لأنظمة تفاعل أخرى.
تأثير حجم جزيئات المعدن مهم بشكل حاسم في التحفيز غير المتجانس، حيث يؤثر بشكل مباشر على معدلات التحفيز، وانتقائية المنتج، ودوام المحفز. عادةً ما تظهر المراكز النشطة الأصغر، بما في ذلك الذرات الفردية والتجمعات، أداءً متفوقًا مقارنةً بجزيئات المعادن النانوية الأكبر. . يعود ذلك إلى كفاءتها المحسّنة في استخدام المعادن، وإمكانية زيادة معدلات التحفيز الذاتية، وقدرتها على تقليل التفاعلات الجانبية على الرغم من هذه المزايا، فإن الحفاظ على استقرار هذه الأنواع النشطة الصغيرة يمثل تحديًا كبيرًا. فهي عرضة للتجمع في جزيئات نانوية، خاصةً خلال العمليات ذات درجات الحرارة العالية مثل إزالة الهيدروجين من البروبان (PDH). وبالتالي، فإن تطوير طرق فعالة واقتصادية لتخليق وتثبيت هذه المواقع النشطة الصغيرة لا يزال موضوعًا يثير اهتمامًا كبيرًا. .
تعتبر تقنية PDH واحدة من أهم تقنيات إنتاج البروبلين المخصصة. لقد حظيت باهتمام كبير في كل من الأوساط الأكاديمية والصناعية بسبب انتقائيتها العالية للبروبلين واقتصاد الذرات مقارنة بالعمليات التقليدية المعتمدة على النفط مثل التكسير الحفزي والتكسير بالبخار. وفرة غاز الصخر الزيتي-
لقد جعل البروبان المشتق عملية PDH أكثر أهمية لتلبية الطلب المتزايد على البروبلين. . حاليًا، تستخدم عمليات أوليفليكس وكاتوفين التجارية البلاتين و المحفزات القائمة على- . على الرغم من وجود العديد من المحفزات المحتملة لـ PDH مثل ، ، و تم الإبلاغ عن أن المحفزات المعتمدة على البلاتين تُدرس بشكل مكثف لقدرتها الفائقة على تفكك روابط الكربون-هيدروجين مقارنةً بالمحفزات الأخرى. أظهرت الدراسات الحديثة أن ذرات البلاتين الفردية أو المجموعات يمكن أن توفر تردد دوران أفضل وانتقائية للبروبلين. . في هذه الأثناء، فإن التفاعلات الجانبية مثل الهيدروجينوليس وترسب الكوك حساسة للهيكل وتتأثر بحجم جزيئات النانو من البلاتين. لتحسين أداء PDH لمحفزات البلاتين، تم استكشاف إضافة مكون معدني ثانٍ، مثل ، أو . هذه الطريقة فعالة في فصل مجموعات البلاتين، مما يشكل سبيكة البلاتين-المعدن بين المعدني Pt-M أو سبيكة ذرة مفردة المحفزات. ومع ذلك، فقد أظهرت الدراسات أن الأنواع الخالية من السبائك من البلاتين تظهر قدرة أفضل على إزالة الهيدروجين بشكل جوهري، على الرغم من أنها تظهر استقرارًا ضعيفًا. لتحقيق مواقع Pt نشطة ومستقرة للغاية لـ PDH، إحدى الاستراتيجيات هي
تقييد أنواع البلاتين بواسطة الزيوليتات المعدلة بالمعادن، والتي تتوفر تجارياً وبالتالي تسهل إمكانيات التوسع.
لقد جذبت الزيوليت الانتباه في عملية PDH بفضل الحبس المفيد الذي توفره هياكلها. على سبيل المثال، قام كورما وزملاؤه بتطوير تخليق من وعاء واحد لمجموعات PtSn محاطة في زيوسيت ZSM-5. ، مما يظهر انتقائية عالية للبروبيلين ونشاط PDH. تشي وآخرون. لقد تم تخليق محفز زيوسيت بيتا المعدل بالزنك والمفكك من الألومنيوم ودمج ذرات البلاتين لتشكيل المواقع التي تظهر نشاطًا عاليًا في PDH، وانتقائية للبروبيلين، واستقرارًا للحفاز. من الجدير بالذكر أن الزيوليتات السيليسية أو الجيرمانية تُستخدم بشكل متكرر بدلاً من الزيوليتات المحتوية على الألمنيوم. . هذه التفضيلات تعود إلى أن الزيوليتات المحتوية على الألمنيوم تحتوي على مواقع حمض برونستيد (BASs) التي تحفز تفاعلات جانبية غير مرغوب فيها، بما في ذلك تكسير البروبان، والأوليغوميرية، والتعطير، مما يؤدي بالتالي إلى تقليل انتقائية البروبلين. بينما يمكن الحصول على الزيوليتات الخالية من الألمنيوم إما من خلال تخليق الزيوليت المباشر دون استخدام مواد أولية تحتوي على الألمنيوم أو من خلال إزالة الألمنيوم من الزيوليتات التي تحتوي على الألمنيوم، فإن كلا المنهجين يواجهان تحديات: حيث يتطلبان مواد أولية مكلفة، وخطوات تحضير معقدة، ويقتصران على أنواع معينة من الزيوليت. مؤخراً، تم الإبلاغ عن أن RhIn@MFI أظهر استقراراً متفوقاً في إزالة الهيدروجين من البروبان. عملية التحضير تضمنت تخليق Rh@MFI من خلال الطريقة الهيدروحرارية، تلتها إضافة الإنديوم عبر النقع. خلال التفاعل، انتقلت أنواع الإنديوم إلى المسام لتكوين العناقيد ذات أداء مستقر في إزالة الهيدروجين من البروبان. لذلك، على الرغم من أن حركة الإنديوم في البيئات الاختزالية قد تم التعرف عليها من قبل المجتمع البحثي كاستراتيجية هامة لتخليق المحفزات ثنائية المعدن، فإن المحفزات ثنائية المعدن المغلفة بالزيوليت المبلغ عنها تشمل على الأقل خطوة واحدة تتضمن التخليق الهيدروحراري. قد تعيق هذه العوامل قابلية التوسع والجدوى التجارية. لم يتم الإبلاغ عن التطبيق المباشر للزيوليتات التجارية المحتوية على الألمنيوم وطريقة النقع فقط، وهو موضوع الدراسة الحالية. من ناحية أخرى، جذبت الزيوليتات المتبادلة بأيونات المعادن (المعادن بما في ذلك غاليوم، كوبالت، زنك، إلخ) أيضًا اهتمامًا لـ على الرغم من أن هذه الأنواع من الكاتيونات المعدنية تظهر نشاطًا أقل مقارنةً بالكاتاليسات المعتمدة على البلاتين، فإن استبدال BAS بالكاتيونات المعدنية يحول الزيوكتيت المعدنية إلى مضيفين مثاليين لحصر أنواع البلاتين. قد يؤدي ذلك إلى تشكيل أنواع في موضع الإطار الإضافي في الزيوليت. قد تخلق هذه التآزر نوعًا جديدًا من المراكز النشطة، يختلف عن التكوينات الثنائية المعدنية التقليدية PtM، وقد تعزز أداء PDH.
في هذا البحث، قمنا بتطوير طريقة من خطوتين لتخليق تجمعات البلاتين المحصورة بواسطة زيوسيت ZSM-5 المعدل بالإنديوم. تتضمن العملية إدخال الإنديوم في H-ZSM-5 من خلال طريقة النقع الرطب الأولي (IWI) والتكلس، تليها عملية الاختزال لتشكيل في الموضع الإضافي لإطارات زيوسيت ZSM-5. في الخطوة الثانية، يتم إدخال كمية مناسبة من البلاتين في In-ZSM-5 باستخدام نفس طريقة IWI والتكلس، مما ينتج عنه محفز Pt/In-ZSM-5. وقد كشفت نتائج التوصيف في الموقع أن تجمعات البلاتين مشحونة بشكل إيجابي قليلاً وأن أنواع الإنديوم في حالة الأكسدة +1 أثناء إزالة الهيدروجين من البروبان. تم الحفاظ على تحويل البروبان على Pt/In-ZSM-5 عند بعد 118 ساعة والاختيارية للبروبيلين أعلى من يمثل هذا تحويلًا أفضل بكثير للبروبان مقارنةً بسبائك PtIn السائبة. حسب علمنا، هذه هي المرة الأولى التي يتم فيها استخدام زيوسيت يحتوي على الألمنيوم تجاريًا كمواقع ربط لتثبيت أنواع البلاتين من أجل PDH.

النتائج

تركيب وتوصيف زيوسيت In-ZSM-5

تم تطوير طريقة من خطوتين لتحضير محفز Pt/In-ZSM-5: الخطوة الأولى تضمنت تبادل مع وجود BAS في زيوسيت H-ZSM-5، المشار إليه بـ In-ZSM-5، تم إدخال الخطوة الثانية التي تضمنت إضافة Pt إلى محفز In-ZSM-5. أدت عملية الاختزال في الموقع لـ In/H-ZSM-5 إلى استبدال BAS بـ المعروف بعملية تبادل الأيونات في الحالة الصلبة الاختزالية كما هو موضح في الشكل 1a، عند التجفيف، فإن الانعكاس المنتشر للأشعة تحت الحمراء فورييه
أظهرت نتائج طيف التحويل (DRIFTS) لـ In/H-ZSM-5 Bands عند 3735 و نُسب إلى مجموعة السيلانول الخارجية (Si-OH) ومجموعة OH الجسرية المرتبطة مع BAS ، على التوالي. عند الاختزال في ، اختفى مجموعة BAS OH، مما يدل على تبادل BAS مع In. أكدت طيف الاختلاف قبل وبعد الاختزال استهلاك مجموعة BAS OH (الشكل 1a). تم استخدام مطيافية الأشعة تحت الحمراء بتحويل فورييه في الموقع باستخدام البيريدين كجزيء استكشاف (بيريدين-FTIR) لمراقبة كثافة BAS. كما هو موضح في الشكل 1b، أظهر H-ZSM-5 الممتص للبيريدين ثلاثة قمم مميزة: 1540، 1490، و . 1540 و كانت الميزات مرتبطة بأيون البيريدينيوم البروتوني المقابل لـ BAS والبيريدين الممتص تنسيقياً على موقع الحمض لويس (LAS) على التوالي، بينما نُسب ذلك إلى تركيبة البيريدين الممتص على BAS و LAS . كان هناك انخفاض في شدة BAS وزيادة طفيفة في شدة LAS على In/H-ZSM-5 المحروق، من المحتمل أن يكون ذلك بسبب التبادل الأيوني الجزئي بين كاتيونات In و BAS خلال خطوات النقع. عند الاختزال، انخفض نطاق البيريدينيوم بـ مقارنةً بالأب H-ZSM-5، بالتوازي مع ظهور البيريدين الممتص على LAS (1455 و )، المنسوبة إلى تشكيل الأنواع المتبادلة. لاحظ أنه على الرغم من حدوث تبادل أيوني جزئي خلال خطوات النقع، إلا أن مدى التبادل لم يكن أكثر من . الـ كانت عملية التخفيض مطلوبة لتعزيز هجرة السطح جزيئات النانو لتحييد كمية كافية من BAS وإنتاج جزء كبير من مواقع In المتبادلة.
أظهر التحقيق في هيكل الامتصاص القريب من حافة الأشعة السينية في الموقع (XANES) حالة الأكسدة للإنديوم المخفض في محفز In/H-ZSM-5 (الشكل 1c). كان إنديوم In في محفز In/H-ZSM-5 الجديد يظهر طاقة امتصاص متطابقة مع ، مما يشير إلى وجوده في حالة الأكسدة +3. عند الاختزال، أظهر حافة K للـ In انخفاضًا في طاقة الامتصاص، ولكنها كانت مختلفة عن ورقة In (الشكل 1c). لقد كانت هناك مناقشة مستمرة بشأن أصل انخفاض طاقة الامتصاص في المعادن-الزيوليت مثل المحفزات Ga/H-ZSM-5 و In-CHA. . لم يكن هناك حل واضح ما إذا كانت هذه الانخفاض ناتجة عن تكوين هيدريد أو عن وجود إنديوم مخفف بحالة أكسدة أقل. تجربة التبادل على المخفض كشف غياب الهيدريد في “، والتي كانت تتميز عادةً بشريط بين 1600 و نطاق عدد الموجة ، كما هو موضح في الشكل التوضيحي 1. وهذا يشير إلى أن بدلاً من ذلك، كان الهيدريد هو الأكثر احتمالاً أن يكون النوع عند تقليل In/H-ZSM-5. بالإضافة إلى ذلك، لم يظهر In/H-ZSM-5 أي قمم تشتت إضافية في طيف هيكل الامتصاص الدقيق للأشعة السينية الممتد (EXAFS) (الشكل 1d)، وهو ما يختلف عن وفي الفويل. أصبحت هذه التمييز أكثر وضوحًا عندما تم تقليل نسبة In/Al إلى 0.2، حيث اختفى تمامًا ميزة EXAFS لحافة In K في المحفز المخفض (انظر الملاحظة التكميلية 1، الشكل التكميلية 2). من المحتمل أن يُعزى هذا الظاهرة إلى تكوين إطار خارجي. الأنواع. من خلال ملاءمة التركيب الخطي، تم تقدير أن من تم تقليله في عينة بنسبة In/Al تبلغ 1.0. وقد ارتبط ذلك ارتباطًا وثيقًا باستهلاك BAS، وفقًا للستيوكيومترية حيث استبدل ذرة إنديوم واحدة واحدة من BAS لتكوين الأنواع. الانخفاض الكبير في قمة تشتت EXAFS للـ In/H-ZSM-5 المخفف يتماشى مع النتائج المبلغ عنها لاختفاء ميزات حافة In K في In- على الرغم من أن السبب الدقيق للاختفاء يحتاج إلى مزيد من التحقيق. بعد الأكسدة اللاحقة، تم الانتقال إلى حالة الأكسدة (الشكل 1d). من المهم أن طيف EXAFS عرض ميزة In-O في القشرة الأولى دون ميزة In-O-In في القشرة الثانية (الشكل 1d). وهذا يشير إلى أنه على الرغم من تم أكسدته إلى +3 عند ملامسته للهواء، وظل الإنديوم معزولًا في الموضع الإضافي داخل المسام الدقيقة للزيوليت. كان هذا مختلفًا عن البداية الجسيمات الموجودة على السطح الخارجي، التي أظهرت ميزة In-O في كل من القشرة الأولى والثانية في طيف EXAFS (الشكل 1d). وبالمثل، قياسات XRD
الشكل 1 | توصيفات محفز In/H-ZSM-5. أ طيف DRIFTS في الموقع الذي تم جمعه أثناء اختزال In/H-ZSM-5: (i) تم تجفيفه عند ; (ii) تم تقليله بنسبة 10 حجم. في ; (iii) الطيف (i) مطروحًا من الطيف (ii). ب طيف FTIR للبيريدين لـ H-ZSM-5 و In/H-ZSM-5 في ظروف محمصة ومختزلة. تم تجفيف العينة المحمصة عند قبل التبريد إلى لإعلانات البيريدين. الحالة المخفضة تمثل أن العينة تم تخفيضها في قبل التبريد إلى لإعلانات البيريدين. ج في الموقع في طيف XANES عند حافة In و (د) طيف EXAFS المحول فورييه على In/H-ZSM-5 مع
ظروف جديدة ومخفضة. الكاتاليزور الجديد المشار إليه هو العينة المحمصة المقاسة في درجة حرارة الغرفة. الحالة المخفضة تمثل أن العينة تم تخفيضها في الحالة المختزلة + المؤكسدة تمثل العينة التي تم اختزالها في ثم تم أكسدته عن طريق تعريض الأنواع المخفضة من الإنديوم للجو المحيط. في الرقاقة و تم قياسها أيضًا كمعايير للمرجع. المخطط الخاص بتقليل وأكسدة محفز In/H-ZSM-5.
(الشكل التكميلي 3) أظهر البلوري الجسيمات في In/H-ZSM-5 الطازجة اختفت عند الاختزال والأكسدة اللاحقة بواسطة الهواء، بما يتماشى مع صور TEM التي جزيئات ( ) لوحظت على المحفز الطازج In/H-ZSM-5 تقريبًا اختفت عند الاختزال (الشكل التكميلي 4).
فحص النسب (الأشكال التكميلية 2-8) أظهرت أنه مع نسبة زادت من 0.2 إلى 1.0، وتم استبدال المزيد من BAS بـ In، لكن لم يكن بالإمكان استبدال BAS بالكامل حتى عند نسبة In/Al عالية تبلغ 1.5. أدى وجود فائض من In إلى تكوين غير مختزل. الأوليغومرات. هذه الملاحظات تشير إلى أنه في نسبة تساوي أو أقل من 1.0، كانت الأنواع السائدة عند الانخفاض في محفز ZSM-5، و [InO] الموزع كانت الأنواع عند تعريض الأنواع المخفضة من الإنديوم للجو المحيط (الشكل 1e). على النقيض من ذلك، عندما تم إدخال الإنديوم على MFI السيليسي. ) و الدعائم، أظهر أكسيد الإنديوم درجة حرارة اختزال أعلى (الشكل التكميلي 8)، وعلاوة على ذلك، لم يكن الإنديوم قادرًا على الانتقال إلى المسام الدقيقة لـ Si-MFI (الأشكال التكملية 9، 10). وأكدت هذه الملاحظة الدور الحاسم لـ BAS في H-ZSM-5، ليس فقط في تسهيل اختزال ولكن أيضًا في استقرار تشكيل الإطار الإضافي الأيونات. باستخدام طريقة تبادل الأيونات السائلة التقليدية، حقق زيوسيت In-ZSM-5(IE) تحميلًا من الإنديوم قدره فقط ، مع نسبة In/Al تبلغ 0.17. أظهرت صور TEM (الشكل التكميلي 11) لـ In-ZSM-5(IE) الطازج والمختزل غياب
أكسيد الإنديوم على السطح الخارجي، متماشياً مع التوقعات الناتجة عن عملية تبادل الأيونات بين أنواع الإنديوم وBAS.
أداء إزالة الهيدروجين من البروبان باستخدام محفزات Pt/In-ZSM-5 تم إدخال البلاتين في In-ZSM-5 لتحضير محفزات Pt/In-ZSM-5. للمقارنة، تم استخدام نفس تحميلات المعادن لتحضير ZSM-5، PtIn/H-ZSM-5 (طريقة خطوة واحدة) و PtIn/SiO البروبان ( تم اختبار أداء إزالة الهيدروجين بـ في أر عند كما هو موضح في الشكل 2أ، أظهر محفز Pt/In-ZSM-5 تحويلًا مستقرًا للبروبان بـ دون تعطيل ملحوظ خلال 37 ساعة. البروبلين ( كانت الانتقائية أعلى من . بالمقارنة، و أظهر تحويل البروبان بمعدل أقل بكثير، مما يشير إلى أن سبيكة PtIn تشكلت على السطح الخارجي لـ H-ZSM-5 و كانت أقل نشاطًا من الأنواع PtIn داخل المسام الدقيقة. على النقيض من ذلك، أظهر Pt/H-ZSM-5 انخفاضًا في التحويل مع مرور الوقت على التيار، على الرغم من أن التحويل الأولي للبروبان كان أعلى من المحفزات الأخرى. وكان ذلك بسبب التفاعلات الجانبية التي حفزها كمية كبيرة من BAS في Pt/H-ZSM-5 (الشكل التكميلي 12)، مما أدى إلى انخفاض انتقائية البروبلين وتوازن الكربون (الشكل 2ب، د) مقارنةً بالمحفزات الأخرى. تضمنت هذه التفاعلات الجانبية المحفزة بواسطة BAS تكسير البروبان، وأوليغوميريزاسيون الأوليفين، والأروماتية. وبالتالي، قدم Pt/In-ZSM-5 أعلى عائد للبروبلين بين هذه العينات (الشكل 2ج). بشكل عام، أظهر Pt/In-ZSM-5 أداءً ممتازًا.

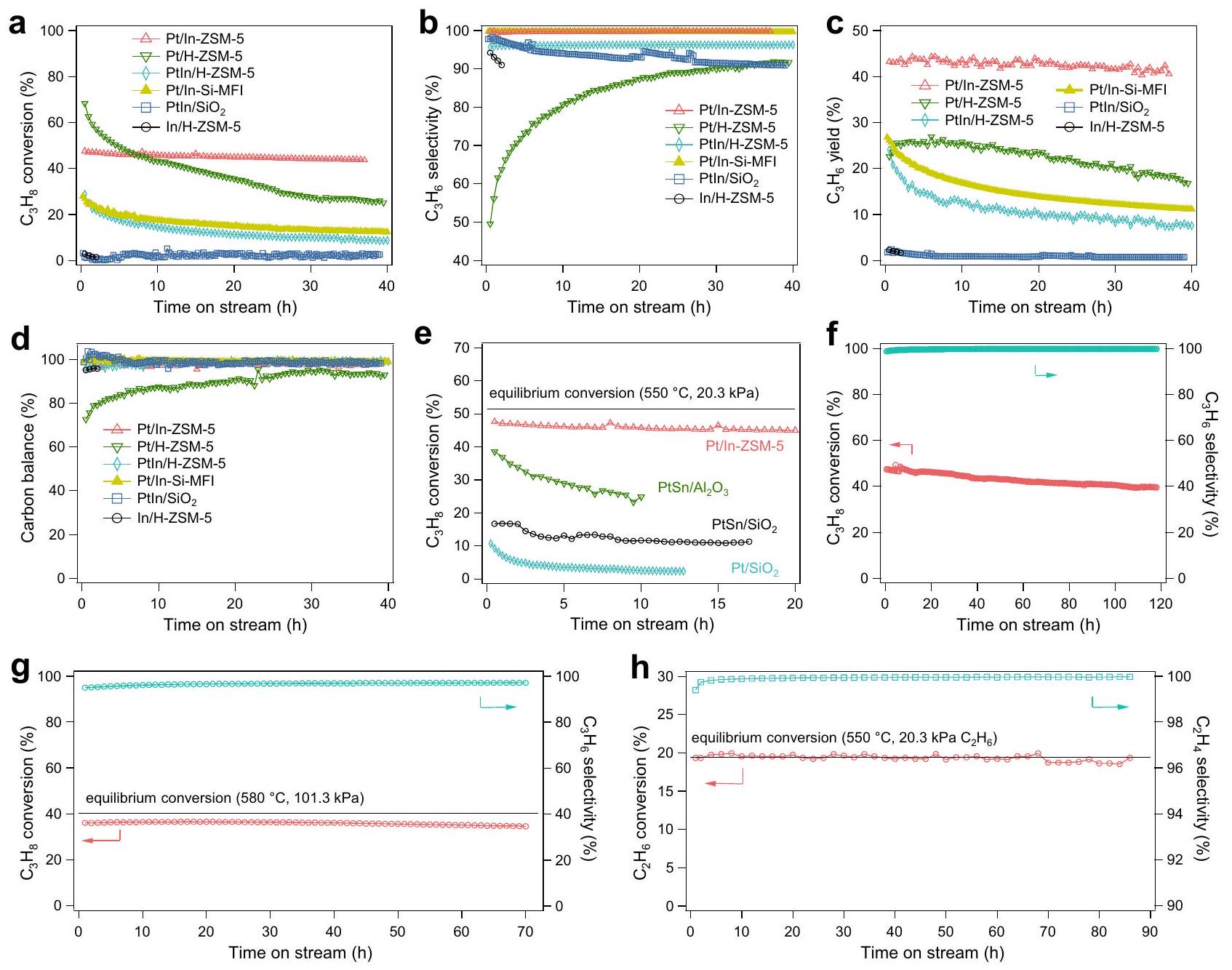

الشكل 2 | أداء إزالة الهيدروجين من البروبان باستخدام محفز Pt/In-ZSM-5.
تحويل البروبان، انتقائية البروبلين، عائد البروبلين، و توازن الكربون كدالة للزمن على التيار عبر محفزات Pt/In-ZSM-5 والمحفات التحكم. مقارنة تحويل البروبان كدالة للزمن على التيار عبر -ZSM-5 مع ، و محفزات. أداء إزالة الهيدروجين من البروبان باستخدام محفز Pt/In-ZSM-5 للتشغيل على المدى الطويل. التفاعل
شروط (أ-و): ضغط 20.3 كيلو باسكال، ومعدل تدفق الوزن الساكن أداء إزالة الهيدروجين من البروبان محفز مع تيار بروبان غير مخفف: ضغط 101.3 كيلو باسكال، ومعدل تدفق الوزن الساكن أداء إزالة الهيدروجين من الإيثان: تحويل و الانتقائية مقابل الوقت على التيار محفز In-ZSM-5. ظروف التفاعل: ضغط 20.3 كيلو باسكال، ومعدل تدفق الوزن الساكن .
أداء PDH من حيث تحويل البروبان، انتقائية البروبلين، والاستقرار، يتفوق على غيره من المعادن الأحادية (Pt، In) والثنائية (PtIn) مع تركيبات مختلفة. استنادًا إلى التجارب الضابطة المعروضة هنا، كان للـ In في محفز Pt/In-ZSM-5 على الأقل دورين: (1) تحييد BAS لتجنب التفاعلات الجانبية؛ (2) استقرار أنواع Pt لتكون بمثابة المواقع النشطة للغاية لـ PDH.
تمت مقارنة أداء PDH لـ Pt/In-ZSM-5 مع المحفزات المعتمدة على PtSn باستخدام و كدعائم . كما هو موضح في الشكل 2e، كلاهما و أظهرت تحويلات البروبان أقل بكثير من Pt/In-ZSM-5، على الرغم من ملاحظة اختيارية مماثلة للبروبلين وتوازن الكربون (الشكل التكميلي 13). بالإضافة إلى ذلك، كما هو موضح في الشكل 2f، حافظت تحويلات البروبان على Pt/In-ZSM5 عند بعد 118 ساعة والاختيارية للبروبيلين أعلى من تم اختبار محفز Pt/In-ZSM-5 تحت في تدفق البروبان النقي ( )، كما هو موضح في الشكل 2g. تم الحصول على تحويل قريب من التوازن مع تدهور نسبي طفيف مع تحويل البروبان من إلى بينما ظلت انتقائية البروبلين ثابتة عند في غضون 70 ساعة. بالإضافة إلى ذلك، تم اختبار الأداء التحفيزي لـ Pt/In-ZSM-5 عند زيادة سرعات الفضاء بالوزن الساعي (WHSVs) لـ ، و للحصول على معدلات الإنتاج ومعامل المعدل الظاهر. كما هو موضح في
الشكل التكميلية 14، عند سرعات WHSV أو أعلى، الـ كان التحويل أقل من ، مع انتقائية البروبلين التي تتجاوز 99.8%. الصافي تم حساب معدلات التكوين لتكون ، و 70.0 عند WHSVs من 118,236 و ، على التوالي. بالنظر إلى أن إزالة الهيدروجين من البروبان كانت تفاعلًا عكسيًا، تم اشتقاق معامل معدل الظاهر الأمامي بناءً على الصافي معدلات التكوين، ضغط البروباني الجزئي عند المدخل، ثابت التوازن، وتحويل البروباني باستخدام المنهجية المقدمة في دراسة سابقة تم تحديد معامل المعدل الظاهر ليكون في WHSV من . كانت هذه القيمة أعلى من معظم المحفزات المعتمدة على PtGa و PtZn و PtIn و PtSn المبلغ عنها استخدام إزالة الهيدروجين من الإيثان كرد فعل آخر للتحقق، كما أظهرت تحويل التوازن لإزالة الهيدروجين من الإيثان بمعدل أعلى من اختيارية الإيثيلين وعدم التفاعل بعد 80 ساعة (الشكل 2h). هذه النتائج أكدت مرة أخرى القدرات المتفوقة للتحلل المائي المحفز Pt/In-ZSM-5.
أثر الـ نسبة تم فحص محفزات -ZSM-5. كما هو موضح في الشكل التكميلي 15، مع زيادة “ نسبة زادت من 0.2 إلى 1.0، كان هناك انخفاض في تحويل البروبان الأولي، وزيادة في انتقائية البروبلين، وعائد البروبلين، وتوازن الكربون. وكان ذلك بسبب المزيد من تم تحييد المزيد من BAS، وبالتالي أدى ذلك إلى تقليل

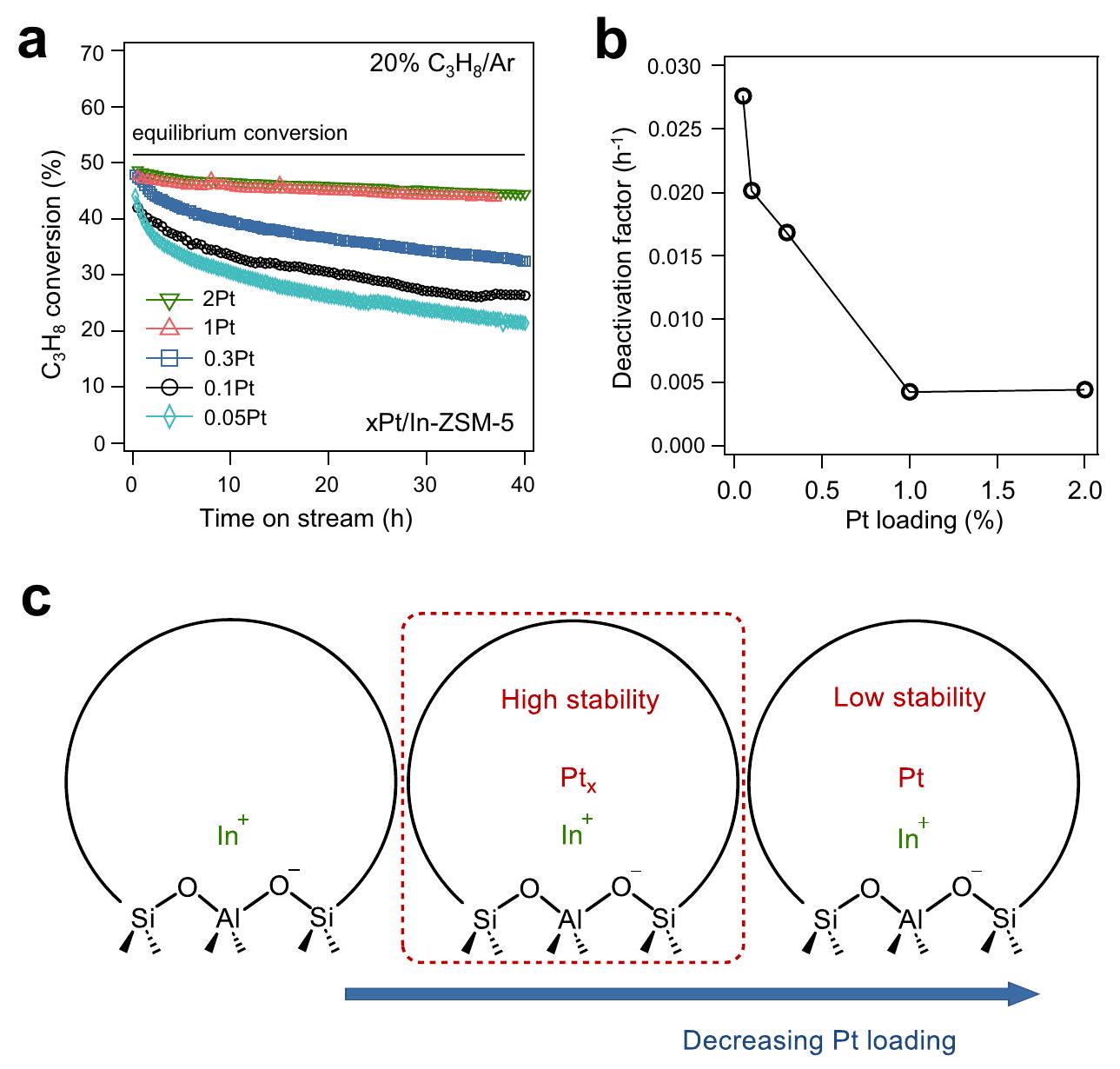

الشكل 3 | تأثير تحميل البلاتين على محفزات Pt/In-ZSM-5 في إزالة الهيدروجين من البروبان. أ تحويل البروبان مع مرور الوقت على المحفزات Pt/In-ZSM-5 مع تحميلات مختلفة من البلاتين. معامل تعطيل المحفزات Pt/In-ZSM-5 مع تحميلات مختلفة من Pt. لاحظ أن معامل التعطيل تم تحديده ضمن
37 ساعة. ظروف التفاعل: ضغط 20.3 كيلو باسكال، ومعدل تدفق الوزن الساكن رسم تخطيطي للأنواع النشطة المحتملة لـ Pt/In-ZSM-5 مع الاعتماد على تحميل Pt.
تفاعلات جانبية. من ناحية أخرى، فإن وجود فائض من كان أيضًا ضارًا بأداء PDH لعنصر حفاز Pt/In-ZSM-5. الفائض لم يتمكن من الانتشار في المسام الدقيقة ووجد على السطح الخارجي كبلورات (الأشكال التكميلية 3-8)، مما منع حركة البلاتين إلى المسام الدقيقة لـ ZSM-5 وبدلاً من ذلك كان يميل إلى تشكيل سبيكة PtIn على السطح الخارجي عند الاختزال. أظهرت مواقع PtIn الناتجة أداءً مشابهًا لحالة PtIn/H-ZSM-5 وPtIn/ . وبالتالي، كان اختيار نسبة الإنديوم إلى الألمنيوم المثلى أمرًا حاسمًا: يجب أن تكون كمية الإنديوم كافية لتحييد BAS دون أن تكون مفرطة، ولكن الكثير من الإنديوم سيعيق انتقال البلاتين إلى المسام الدقيقة وبدلاً من ذلك يعزز تكوين سبيكة PtIn على السطح الخارجي. من خلال الدراسات المقارنة لـ In-ZSM-5 و Pt/ In-ZSM-5 مع نسب In/Al مختلفة، تم تحديد أن النسبة المثلى لـ In/Al هي 1.0. كما تم اختبار أداء محفز Pt/ In-Si-MFI في إزالة الهيدروجين من البروبان، كما هو موضح في الشكل 2a-d. في البداية، حقق المحفز حوالي تحويل البروبان، لكنه انخفض تدريجياً إلى خلال 40 ساعة. أشارت هذه الملاحظة إلى أن نوع PtIn، الذي من المحتمل أن يشكل سبيكة PtIn، لم يقدم فقط تحويلًا منخفضًا نسبيًا للبروبان، بل أظهر أيضًا تفعيلًا سريعًا خلال 40 ساعة. بنسب مختلفة ( إلى أكدت الأداء الضعيف لإزالة الهيدروجين من البروبان من حيث انخفاض تحويل البروبان أو التوقف السريع (الشكل 2 والشكل التكميلي 16). بالإضافة إلى ذلك، أظهر Pt/In-ZSM-5(IE) المُعد تدهورًا بارزًا، وانخفاضًا في انتقائية البروبلين (الشكل التكميلي 17).
باستخدام نفس الطريقة، تم تحضير محفزات Pt/Zn-ZSM-5 وPt/Ga-ZSM-5 وPt/Co-ZSM-5 لدراسة تأثير
نوع الكاتيون المعدني. أظهرت الشكل التوضيحي التكميلي 18 تباينًا ملحوظًا مع Pt/In-ZSM-5؛ حيث أظهرت العينات الثلاث الجديدة انخفاضًا في انتقائية البروبلين، على الرغم من أن Pt/Zn-ZSM-5 وPt/Ga-ZSM-5 أظهرتا تحويلات أعلى للبروبان. ونتيجة لذلك، قدم Pt/In-ZSM-5 أعلى عائد للبروبلين. وأكدت هذه النتائج الدور الفريد للـ In في محفزات Pt/M-ZSM-5 مقارنةً بالكاتيونات المعدنية الأخرى.
تم توضيح تأثير تحميل البلاتين في محفزات Pt/In-ZSM-5 على PDH في الشكل 3a. تم تقليل تحميل البلاتين إلى مستوى منخفض يصل إلى أدى ذلك إلى انخفاض طفيف في تحويل البروبان الأولي. ومع ذلك، أظهرت المحفزات ذات تحميل البلاتين المنخفض تدهورًا مع مرور الوقت أثناء التشغيل. كما هو موضح في الشكل التكميلي 19، أظهرت المحفزات ذات تحميلات البلاتين المتنوعة انتقائية عالية مماثلة للبروبين. اقترح هذا التشابه أن المواقع النشطة، بغض النظر عن تحميل البلاتين، تفضل بشكل خاص إزالة البروبين. من المحتمل أن يمنع الإزالة السهلة للبروبين مزيدًا من إزالة الهيدروجين على السطح، مما يضمن انتقائية عالية للبروبين. كان من المحتمل أن يكون تعطيل المحفز ناتجًا عن عدم استقرار المواقع النشطة والتجمع عند درجات حرارة مرتفعة. )، والتي كانت عادةً مشكلة مع المحفزات ذات الذرة الواحدة تم تقديم معاملات إلغاء التنشيط لأحمال البلاتين المتنوعة في Pt/In-ZSM-5 في الشكل 3b. كان معامل إلغاء التنشيط لـ 1Pt/In-ZSM-5 هو داخل ، مقارنة بقيمة لـ محفز خلال 8 ساعات وأفضل من المحفزات القائمة على البلاتين والكروم والغاليم الأخرى تم افتراض أن تقليل تحميل البلاتين من 1% إلى 0.05% يغير البلاتين من تجمعات إلى ذرات مفردة؛ حيث ساهمت تجمعات البلاتين في تحويل البروبان العالي، وانتقائية البروبلين، والثبات الدائم، في حين أظهرت ذرات البلاتين المفردة أداءً ضعيفًا.

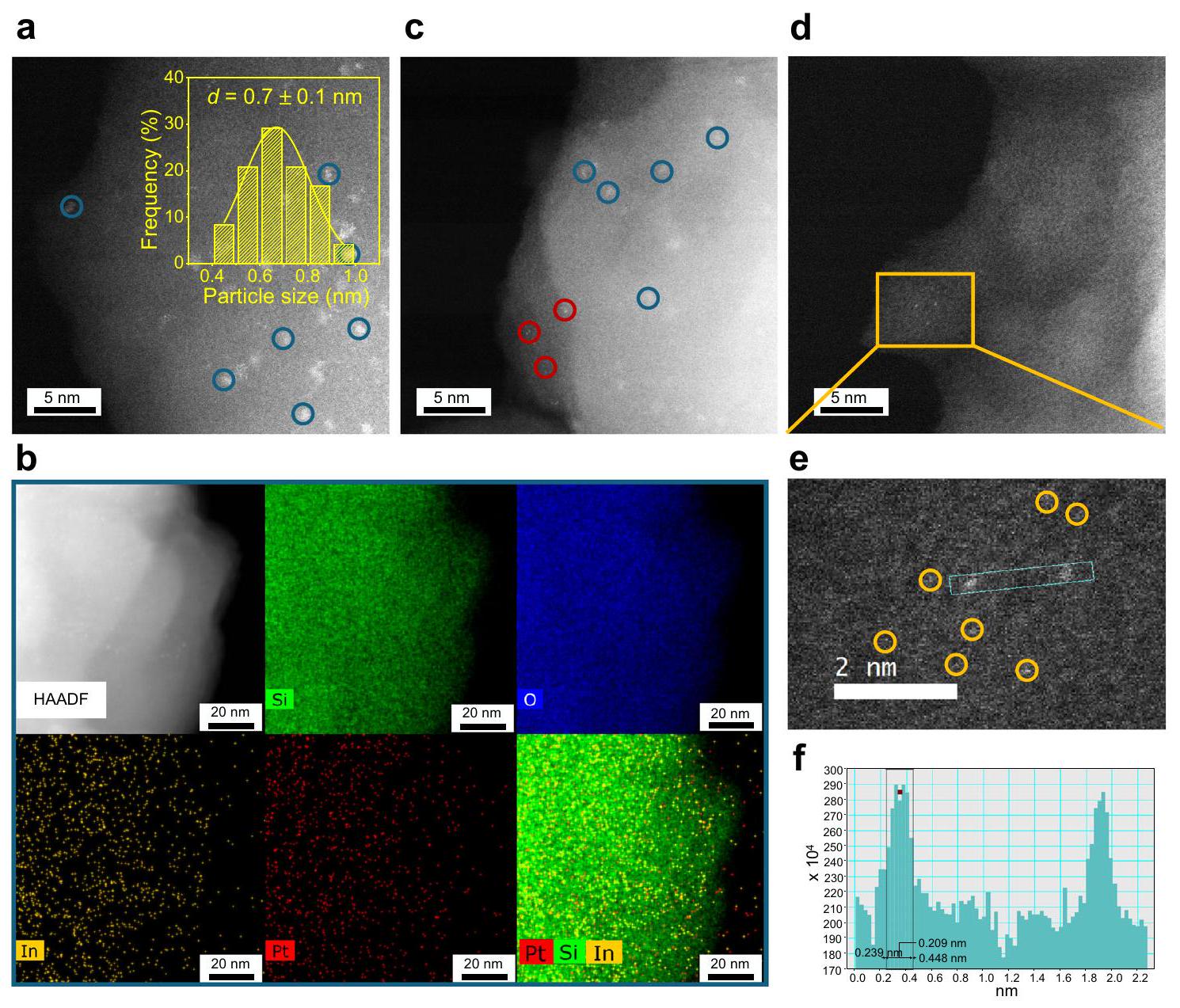

الشكل 4 | تحليل HAADF-STEM ورسم خرائط STEM-EDS لـ -زسم- المحفزات عند الاختزال. صورة HAADF-STEM لـ . الصورة المرفقة في (أ) أظهرت توزيع حجم الجسيمات. ب رسم خرائط STEM-EDS لـ 1Pt/In-ZSM-5. ج صورة HAADF-STEM لـ 0.3Pt/In-ZSM-5. الدوائر الحمراء والزرقاء في (أ) و(ج) أظهرت ذرة البلاتين الفردية ومجموعات البلاتين، على التوالي. د صورة HAADF-STEM لـ 0.05Pt/In-ZSM-5. هـ أ
صورة مكبرة للمربع البرتقالي في (د). الدوائر البرتقالية في (هـ) تمثل النقاط الأقل سطوعًا مقارنة بالنقاط الساطعة داخل المنطقة المستطيلة. ملفات الكثافة على طول المنطقة الخضراء في (هـ). لاحظ أن العينات تم تقليلها عند ثم تم تبريده إلى درجة حرارة الغرفة قبل إعداد عينة TEM.
عدم الاستقرار، ولم تكن واعدة من وجهة نظر التطبيق العملي (الشكل 3c).
تمت دراسة ترسب الكوك على المحفزات المستهلكة باستخدام مطيافية رامان، والأكسدة المبرمجة حرارياً (TPO)، والتحليل الحراري الوزني (TGA) (الأشكال التكميلية 20-22). ومن الجدير بالذكر أن محفز Pt/In-ZSM-5 أظهر الحد الأدنى من تكوين الكربون، وهو أقل بكثير مما لوحظ على محفز Pt/H-ZSM-5. على النقيض من ذلك، لم يُظهر محفز -ZSM-5 ترسب الكربون، مما يشير إلى أن التوقف عن العمل ناتج عن عدم استقرار ذرات البلاتين المعزولة بدلاً من ترسب الكوك. أكدت تحليلات TGA وTPO هذه الملاحظات بشكل أكبر. بناءً على ذلك، فإن محفز Pt/In-ZSM-5 تحت ظروف قاسية ( في تدفق البروبان النقي) وكذلك تم تقييم قدرتهم على التجديد بشكل أكبر (الشكل التوضيحي 23). أشارت النتائج إلى معدل تعطيل بطيء جدًا على مدى 40 ساعة. وقد تم عزو هذا التعطيل الأدنى إلى تكوين الكوك عند درجات حرارة عالية. يمكن تجديد الكوك المنتج بسهولة من خلال الاحتراق، مما يعيد فعاليته الأصلية العالية بشكل فعال.

تحديد الموقع النشط في محفزات Pt/In-ZSM-5

تم استخدام مجهر الإلكترون الناقل بتقنية الحقل الداكن بزاوية عالية (HAADF-STEM) وطيف الأشعة السينية المشتتة بالطاقة (STEM-EDS) لتحليل المحفزات المخفضة من Pt/In-ZSM-5، مما يوفر معلومات حول حجم تجمعات البلاتين. في محفز 1Pt/In-ZSM-5، كشفت صور HAADF-STEM عن تجمعات البلاتين بمتوسط حجم 0.7 نانومتر في
حجم (الشكل 4أ). بالمقابل، أظهر 1Pt/H-ZSM-5 حجم جزيئات أكبر (1.3 نانومتر، الشكل التوضيحي 24) مقارنةً بـ 1Pt/In-ZSM-5 (0.7 نانومتر)، مما يشير إلى تأثير الحصر لـ In-ZSM-5. ومع ذلك، كان من الصعب التمييز بين عناصر Pt و In بسبب عدم كفاية التباين. أكدت خريطة STEM-EDS لـ 1Pt/In-ZSM-5 (الشكل 4ب) التوزيع المتساوي لـ Pt و In داخل المحفز. عندما تم تقليل تحميل Pt إلى تمت ملاحظة كل من تجمعات البلاتين (Pt) وذرات البلاتين الفردية (الشكل 4c). عند تحميل البلاتين بنسبة أقل تبلغ 0.05%، أظهرت صور HAADF-STEM لـ 0.05Pt/In-ZSM-5 ذرات بلاتين معزولة فقط (نقاط ساطعة في الشكل 4d)، مع عرض المناطق المكبرة لهذه النقاط لتكون في القطر ومفصولة جيدًا (الشكل 4e، f). تم ملاحظة بعض البقع الأقل سطوعًا، والتي قد تكون ذرات إنديوم أو ذرات بلاتين بسمك متنوع، أيضًا (دوائر برتقالية في الشكل 4e). على الرغم من أن تمييز ذرات البلاتين عن ذرات الإنديوم كان صعبًا، إلا أن التحميلات المتسقة للإنديوم عبر جميع العينات الثلاثة تشير إلى أن البقع الساطعة في صور HAADF-STEM يجب أن تكون ذرات بلاتين. رسم خرائط STEM-EDS لـ و العوامل المساعدة (الأشكال التكميلية 25، 26) دعمت بشكل أكبر التوزيع المتجانس للبلاتين والإنديوم. أشارت هذه النتائج إلى أنه عند تحميل البلاتين بـ كانت الكتل هي السائدة، بينما عند التحميل المنخفض ( )، كانت ذرات البلاتين المعزولة موجودة بشكل أساسي. صور HAADF-STEM لـ -ZSM-5 و أظهرت المحفزات بعد اختبار PDH أنه لم يتم ملاحظة أي نمو للجسيمات على ، لكن ذرات البلاتين المعزولة تكتلت على المحفز (الشكل التوضيحي 27). ربط هذه النتائج بأداء PDH (الأشكال 2، 3) أدى إلى
الاستنتاج أن تجمعات البلاتين لعبت دورًا حاسمًا في الأداء المتفوق الملاحظ لـ PDH. أظهر تحليل HAADF-STEM لـ Pt/In-Si-MFI و Pt/In-ZSM-5(IE) بعد التفاعل وجود بلاتين بأحجام من و 1.3 نانومتر، على التوالي، كما هو موضح في الشكل التكميلي 28، 29، مشابهًا لملاحظة البلاتين في محفز Pt/H-ZSM-5. وهذا يشير إلى أن أنواع البلاتين كانت موجودة بشكل أساسي على السطح الخارجي للزيوليتات، بدلاً من داخل المسام الدقيقة. تحليل HAADF-STEM للعينة المستهلكة حدد حجمًا متوسطًا قدره 3 نانومتر (الشكل التوضيحي 30). علاوة على ذلك، بينما لم تكشف قياسات حيود الأشعة السينية (XRD) عن أي معلومات حول مواقع النشاط لـ Pt/In-ZSM-5 بسبب الحجم الصغير للأنواع، فإن PtIn/SiO المستهلك أظهر PtIn كمرحلة سائدة (الشكل التكميلي 31).
تم إجراء تحقيقات في بنية الامتصاص الدقيق للأشعة السينية في الموقع (XAFS) لتوضيح الموقع النشط لمحفزات PtIn. بالنسبة للعينات الجديدة، كانت عناصر Pt و In في الغالب في أشكالها المؤكسدة (انظر الشكل التوضيحي 32 والملاحظة التكميلية 2 لمناقشة مفصلة). عند الاختزال، كما هو موضح في الشكل 5، أظهر حافة امتصاص In K لجميع العينات المتعلقة بـ PtIn انخفاضًا في طاقة الامتصاص. على وجه التحديد، بالنسبة لـ Pt/In-ZSM-5 و PtIn/H-ZSM-5، كان التحول الناتج عن الاختزال في امتصاص حافة In K مشابهًا لما لوحظ في محفزات In/H-ZSM-5 (الشكل التوضيحي 2 والملاحظة التكميلية 1)، حيث أظهر انخفاضًا كبيرًا في طاقة الامتصاص، ومع ذلك كان مختلفًا عن ذلك الخاص بورق In. أظهر فحص أقرب أن Pt/In-ZSM-5 أظهر انخفاضًا طفيفًا أكبر في طاقة الامتصاص مقارنة بعينة In/H-ZSM-5. وقد تم عزو هذه الفروق الطفيفة إلى التفاعل بين أنواع Pt و . في حالة PtIn/H-ZSM-5، وجود كمية زائدة من أدت الأنواع إلى تشكيل الأنواع في العينات المخفضة، كما تم تأكيده بواسطة نتائج FTIR باستخدام البيريدين (الشكل التكميلي 12). وبالتالي، فإن كل من Pt/In-ZSM-5 وPtIn/H-
أظهر ZSM-5 اختفاءً شبه كامل لميزات EXAFS عند حافة In K (الشكل 5b). أظهر فحص دقيق لطيف EXAFS المحول فوريير عند حافة In K من محفز Pt/In-ZSM-5 (الشكل 5b) قممًا طفيفة جدًا بين 2 و Å، والتي قد تُعزى إلى روابط In-Pt. ومع ذلك، فإن الإشارة الضعيفة أعاقت المزيد من التحليل بسبب التركيز المنخفض لـ السندات في الكل أنواع تنشأ من نسبة الذرات قريبة من . على النقيض، – و أظهرت المحفزات فقط انخفاضًا طفيفًا في شدة امتصاص حافة In K، مع ظهور طيف EXAFS بشكل بارز ، مما يشير إلى أن جزءًا فقط من In تم تقليله بسبب وجود Pt، بينما بقيت الغالبية كما هي الجسيمات النانوية. بيانات تركيب EXAFS (الجداول التكميلية 1، 2، الشكل التكميلية 3340) دعمت هذه النتائج، كاشفة عن انخفاض في عدد التنسيق (CN) لروابط In-O وظهور روابط In-Pt. على سبيل المثال، في Pt/In-Si-MFI، انخفض CN لروابط In-O وIn-O-In من و في عينة جديدة إلى و في العينة المخفضة، على التوالي، مع مساهمة طفيفة محتملة من رابطة In-Pt ( ). ل PtIn/ CN من و انخفض من و في عينة جديدة إلى و في العينة المخفضة، على التوالي، ولكن مع رابطة In-Pt ملحوظة ( ). كلما كان عدد التنسيق في In-Pt أكثر وضوحًا في مقارنة بـ نُسب ذلك إلى تحضير الأول من خلال طريقة نقع من خطوة واحدة، والتي تتناقض مع الإجراءات ذات الخطوتين للثاني، مما أدى إلى اختلاف في مدى تشكيل السبائك.
تحليل البلاتين قدمت تقنيات XANES وEXAFS عند الحافة رؤى حول نوعية البلاتين داخل المحفزات المعتمدة على PtIn. بعد الاختزال، أظهرت جميع العينات المحتوية على البلاتين ميزات امتصاص مشابهة بشكل عام للطور المعدني، مع اختلافات ملحوظة عند التفصيل.

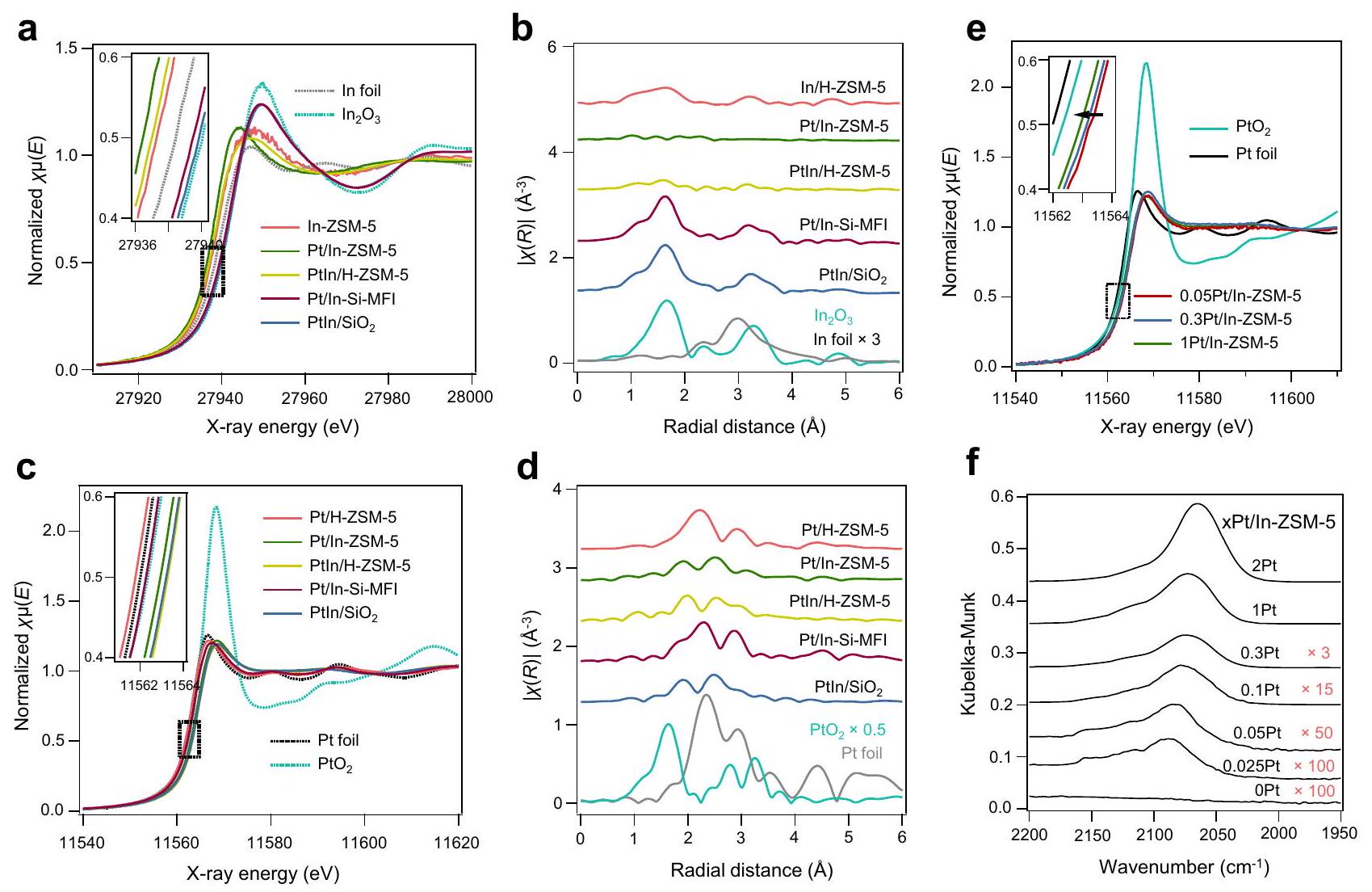

الشكل 5 | تحقيقات XANES وEXAFS وCO-DRIFTS في الموقع على محفزات Pt/In-ZSM-5. أ طيف XANES في الموقع عند حافة In K و(ب) طيف EXAFS المحول فوريًا في الموقع على محفزات PtIn. ورقة In و تم قياسها أيضًا كمعايير للمرجعية. طيف XANES في الموقع للبلاتين -حافة و طيف EXAFS المحول فورييه في الموقع على المحفزات المعتمدة على PtIn. طيف XANES في الموقع لـ Pt
ميزة على -محفزات ZSM-5. تم جمع الطيف في وجود في . انزلاقات مشتركة لـ مع تحميلات مختلفة من البلاتين. تم تقليل المحفزات عند ثم تم تبريده إلى درجة حرارة الغرفة في غاز الهيليوم قبل امتصاص ثاني أكسيد الكربون.
فحص. لـ كان الامتصاص تقريبًا مطابقًا لذلك لـ Pt/H-ZSM-5، مما يدل على وجود جزيئات نانوية من البلاتين. في الحجم (CN(PtPt) = 8.7). ملاءمات EXAFS للحد من أظهرت العينات هيمنة على سندات ( ) فوق سندات . على العكس، PtIn/H-ZSM-5 و PtIn/SiO عرضت طاقات امتصاص أعلى قليلاً، مما يشير إلى تكوين سبيكة PtIn الأساسية. وقد تم تأكيد ذلك من خلال ملاءمات EXAFS التي تظهر PtIn/H-ZSM-5 مع و ، و مع و ، مؤكدًا أن طريقة التلقيح من خطوة واحدة تفضل تشكيل سبيكة PtIn. كانت طاقة الامتصاص لـ Pt/In-ZSM-5 تقع بين تلك الخاصة بـ Pt/H-ZSM-5 و PtIn/ ، مما يشير إلى التفاعل بين أنواع Pt و In دون تشكيل سبيكة PtIn الكتلية. بالإضافة إلى ذلك، فإن طاقة الامتصاص لـ Pt ضمن أظهرت عينات -ZSM-5 زيادة تدريجية مع انخفاض حجم البلاتين من الكتل إلى الذرات الفردية (الشكل 5e). تم تفسير هذا الاتجاه من خلال نقل الإلكترون (من البلاتين إلى الإنديوم) الذي حدث عند إدخال البلاتين، مما أدى إلى شحنة إيجابية جزئية للبلاتين وانخفاض طفيف في الإنديوم. في كتل البلاتين الأكبر، كانت هذه الشحنات الإيجابية موزعة بشكل أكثر توازنًا، مما أدى إلى حالة تكافؤ متوسطة أقرب إلى تلك الخاصة بالمرحلة المعدنية. أظهر ملاءمة EXAFS لـ Pt/In-ZSM-5 CN(Pt-Pt)= و للتقليل عينة. نسبة إلى كان أيضًا بين ذلك من و عينات، مما يوضح المزيد من وجود رابطة، ولكن بدون سبائك PtIn الكبيرة. تم مناقشة الفرق بين محفزات Pt/In-ZSM-5 وPtIn/H-ZSM-5 بالتفصيل، كما هو موضح في الشكل التكميلي 41. لذلك، حددنا المركز النشط لمحفز Pt/In-ZSM-5 على أنه العنقود، ويرجع ذلك أساسًا إلى سببين: (1) في التنوع البيولوجي كان موجودًا بشكل أساسي كـ في محفز Pt/In-ZSM-5، كما يتضح من نتائج XANES وEXAFS وFTIR باستخدام البيريدين. وقد قدمت هذه النتائج التوجيه بأن المراكز النشطة يجب أن تكون العناقيد. (2) أظهرت صورة HAADF-STEM للمحفز المستهلك حجم جزيئات يبلغ 0.7 نانومتر. إجمالي CN من و من قياسات XAFS كانت 4.4، وهو ما يتماشى مع بيئات التنسيق لنموذج نظرية الكثافة الوظيفية (DFT) لـ عنقود مكون من خمسة ذرات. كان من المهم ملاحظة أنه، بينما يمكن أن يكون عنقود من خمسة ذرات مفيدًا لدراسات DFT للتحقيق في تأثيرات تنسيق البلاتين مع الإنديوم على الامتصاص والتفاعلات السطحية، إلا أنه قد لا يعكس بالضرورة الهيكل الدقيق للمحفزات المستخدمة في التجارب. كما تم الإبلاغ سابقًا، كانت التنسيق المحلي حاسمًا للتحكم في النشاط التحفيزي لموقع نشط. . على الرغم من وجود اختلافات طفيفة في ملاءمات EXAFS، ربما بسبب نقص معيار المسار في الزيوليت، كانت الأدلة الجماعية تدعم بقوة تكوين المركز النشط كـ عنقود.
نتائج CO-DRIFTS قدمت أدلة إضافية على مدى التفاعل بين البلاتين مع في محفزات Pt/In-ZSM-5. كما هو موضح في الشكل 5f والشكل التكميلي 42، فإن عدم وجود نطاق امتصاص CO على In-ZSM-5 المخفض يدل على التفاعل الضئيل بين CO و . أظهر ذروة شديدة عند ، وهو ما يتسم بامتصاص CO بشكل خطي على البلاتين المعدني ويتوافق مع نتائج XANES في الموقع (الشكل 5) من الجدير بالذكر أن Pt/In-ZSM-5 أظهر قمة CO عند تردد أقل قليلاً من Pt/H-ZSM-5. إن الانزياح الأحمر في تردد CO لـ Pt/In-ZSM-5 يشير إلى امتصاص أقوى لـ CO على هذه المحفز بسبب التفاعل بين In و Pt، مما يؤدي إلى فعالية أكبر. تبرع عكسي من Pt إلى ويتوافق ذلك مع نتائج XANES في الموقع الموضحة في الشكل 5. أظهر نسبة In/Al الأعلى تفاعلاً أكثر وضوحًا مع CO مع Pt (الشكل التوضيحي 42). مع انخفاض تحميل Pt (الشكل 5f)، كان هناك تحول أزرق ملحوظ في تردد CO مما يدل على ضعف قوة التفاعل بين أنواع Pt وجزيئات CO، مما يتماشى مع ظهور ذرات Pt المعزولة التي تفاعلت بشكل أقل قوة مع يتماشى ذلك مع نتائج XANES في الموقع التي تشير إلى أن البلاتين المشحون بشكل إيجابي أكثر كان موجودًا على ذرات البلاتين الفردية (الشكل 5e).
أدى دمج صور HAADF-STEM، وخصائص XANES وEXAFS في الموقع، ونتائج CO-DRIFTS إلى فهم شامل لمحفزات Pt/In-ZSM-5. عند جار التحميل، العناقيد المستقرة بواسطة داخل زيوسيت ZSM-5، كانت سائدة. ومع ذلك، فإن تقليل تحميل البلاتين إلى فضلت تشكيل ذرات البلاتين الفردية. بالنسبة لهذه المحفزات، وُجد أن الإنديوم موجود بشكل أساسي في حالة أكسدة +1 في مواقع خارج الإطار (الشكل 3c)، حيث يلعب دورًا حاسمًا في استقرار ذرات البلاتين الموجبة الشحنة قليلاً. كان هذا آلية التفاعل مميزة بشكل ملحوظ عن تلك الموجودة في المحفزات التقليدية المعتمدة على PtIn، حيث كان الإنديوم عادةً موجودًا في حالة أكسدة +3 أو في شكل معدني، مكونًا سبائك PtIn. .

تحقيقات DFT لآليات التفاعل

تم إجراء حسابات DFT للحصول على مزيد من الرؤى حول الخصائص الهيكلية لمحفزات Pt/In-ZSM-5. تم وصف ZSM-5 بإطار MFI الدوري (الشكل التكميلي 43). ZSM-5 و تم استخدام نماذج -ZSM-5 (الأشكال التكميلية 44، 45) لوصف ذرة البلاتين المفردة المعزولة ومجموعة البلاتين، على التوالي. -ZSM-5، -ZSM-5، و تم تضمين نماذج -ZSM-5 (الأشكال التكميلية 46-48) للمقارنة. أظهر حساب الكثافة الجزئية للحالات (PDOS) باستخدام نظرية الوظيفة الكثيفة (DFT) انخفاضًا طفيفًا في حالة الأكسدة للـ In مع زيادة عدد ذرات Pt من 1 إلى 4، كما يتضح من الانزلاق للأسفل لحالات In 5s و5p القابلة للتأين (الشكل 6a). وكان هذا متسقًا مع الانخفاض الطفيف في موضع الحافة الذي تم ملاحظته في

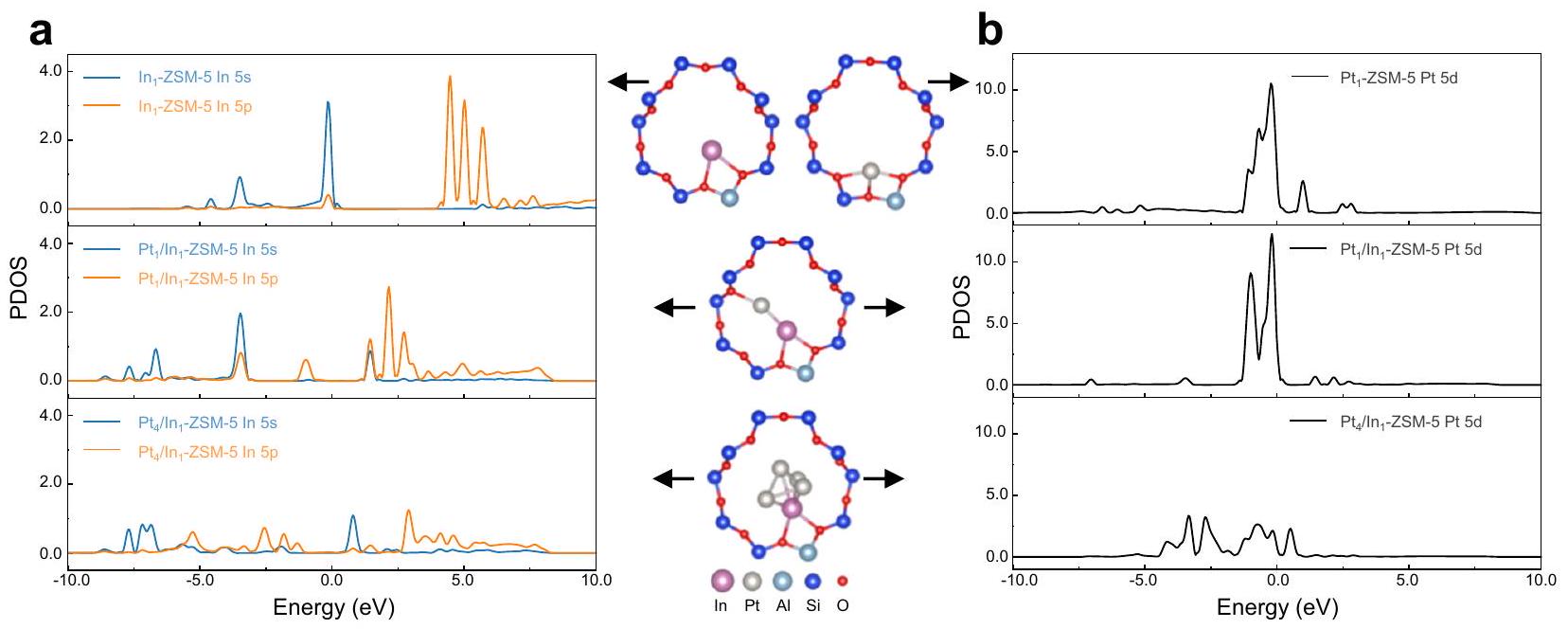

الشكل 6 | الكثافة الإلكترونية المحسوبة بواسطة DFT لأوربيتال In و Pt. أ أوربيتال 5s و 5p لـ In في ، و نماذج و (ب) مدارات Pt 5d في ZSM-5، و نماذج. الجزء الأوسط: هياكل محسّنة لـ ، و .

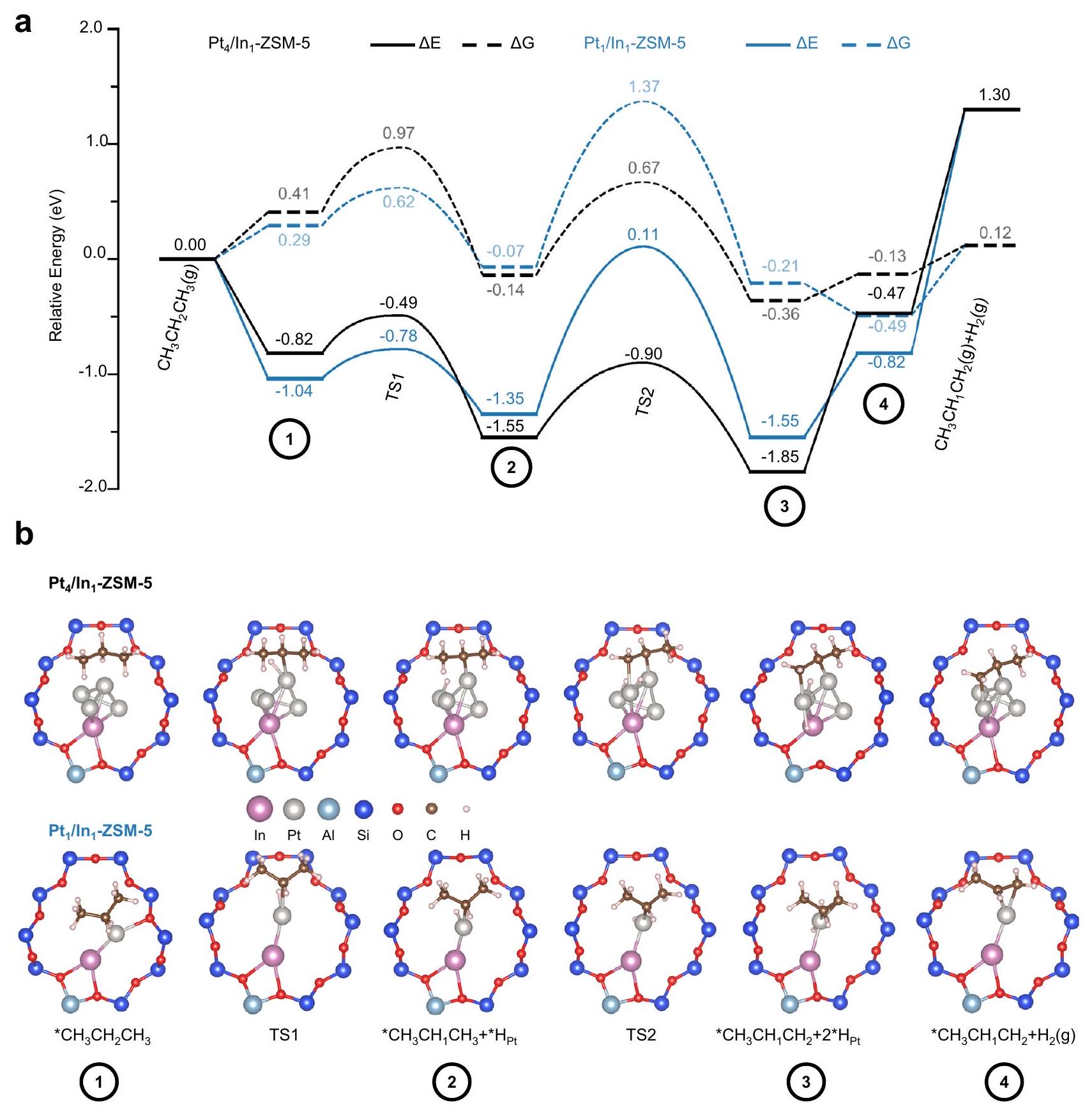

الشكل 7 | آلية تفاعل إزالة الهيدروجين من البروبان على محفزات Pt/In-ZSM-5. أ مخطط الطاقة المحتملة المحسوب باستخدام نظرية دالة الكثافة (الخط الصلب) ومخطط الطاقة الحرة غيبس عند (خط متقطع) لإزالة الهيدروجين من البروبان على -نموذج ZSM-5 و -نموذج ZSM-5، انظر أيضًا الجدول التكميلية 4 لـ
طاقة التفاعل وطاقة التنشيط لكل خطوة أساسية. الهياكل الذرية المحسّنة بواسطة DFT للوسطاء التفاعليين وحالات الانتقال خلال PDH على نموذج و نماذج.
في الموقع XANES (الشكل 5أ). بالمقارنة، عند التفاعل مع In، من / -ZSM-5 كان أقل شحنة إيجابية من ذلك لـ -ZSM-5 من خلال إظهار انخفاض في نطاق d، الذي أصبح في النهاية أكثر معدنية مع زيادة الحجم إلى -ZSM-5 (الشكل 6ب). تشكيل الـ تجمع في ZSM-5 كان أكثر ملاءمة من تشكيل ذرة واحدة، حيث يمكن أن تساعد وجود أنواع الإنديوم في الاستقرار و العناقيد مقارنةً بالحالة التي لا توجد فيها أنواع In في إطار ZSM-5 ; -ZSM-5: النتائج الناتجة عن نظرية الكثافة الوظيفية (DFT) تتماشى مع التوصيفات الهيكلية التي تم الحصول عليها من تحقيقات XAFS في الموقع ونتائج CO-DRIFTS (الشكل 5)، مما يشير إلى أن في Pt/In-ZSM-5 تم تثبيت ذرة البلاتين بفعالية من خلال Pt-In المباشر
التفاعل، حيث يكون In مشحونًا بشكل إيجابي أكثر من Pt. الفروق في التركيب الإلكتروني بين -ZSM-5 و يجب أن تكون نماذج -ZSM-5 مسؤولة عن الأداء المتنوع لعملية PDH.
تم استكشاف آلية PDH بشكل أعمق باستخدام DFT لـ -ZSM-5 و -ZSM-5 (الشكل 7، الشكل التكميلي 50، 51، والجداول التكملية 3، 4). كما هو موضح في الشكل 7a، موقع تجمع البلاتين لـ -ZSM-5 (الخط الأسود الصلب) كان نشطًا تجاه امتصاص مع طاقة امتصاص ( ) من -0.82 إلكترون فولت (الشكل التكميلي 50، الجدول التكميلي 3). الأول كسر الرابطة لـ * كان مفضلًا مع طاقة تفاعل ( ) من -0.73 إلكترون فولت وطاقة تنشيط ( ) من 0.33 إلكترون فولت. التسلسل كان انكسار الروابط أيضًا مواتيًا )، حيث حاجز التفاعل
كان أقل من ذلك على سطح كنقطة مقارنة، موقع ذرة البلاتين الفردية -ZSM-5 (الشكل 7أ، الأزرق الصلب) المحدد بشكل أقوى (الشكل التوضيحي 50، ). انقسام الأول رابطة إلى * كان أقل قليلاً من حيث الديناميكا الحرارية ولكنه كان مع حاجز أقل نسبياً )، حيث تم امتصاص *H المفصول بشكل مشترك في نفس الموقع. التسلسلي تسبب انكسار الرابطة في ارتباطات عبر تكوين ثنائي الأسنان مع اثنين نوع في الموقع، الذي يتوافق مع حاجز عالٍ ( بسبب الإفراط في التنسيق . كانت هذه الخطوة أصعب بكثير من تلك التي على -ZSM-5. بدلاً من ذلك، الثاني يمكن أن تخضع عملية قطع الروابط لمسار من خطوتين مرتبط بالتآزر بين والجوار (الشكل التكميلي 51، الخط البرتقالي الصلب). على وجه التحديد، الأنواع على Pt انتقلت إلى موقع In المجاور )، الذي تلاه إزالة الهيدروجين من الأنواع إلى . ومع ذلك، فإن عملية القفز H -hopping على كان ZSM-5 لا يزال أكثر صعوبة من كسر رابطة C-H المباشرة على -نموذج ZSM-5، وكانت الحاجز المقابل مرتفعًا جدًا بحيث لا يمكن نسبته إلى معدلات PDH الأولية العالية التي لوحظت تجريبيًا (الشكل 3). أشارت نتائج DFT لدينا إلى الميزة الفائقة لـ موقع العنقود فوق موقع ذرة البلاتين الفردية. بالمقارنة، كانت الروابط الهيدروجينية التي يوفرها إطار ZSM-5 لتثبيت الوسائط وحالات الانتقال محدودة إلى حد ما، وكانت المساهمة في ضبط الطاقات المحتملة (الشكل 7b والشكل التكميلي 51) دقيقة.
لضمان عنقود بدلاً من كموقع تحفيزي يمكن أن يمكّن من إزالة الهيدروجين النشطة والانتقائية كما لوحظ تجريبيًا (الشكل 3)، تم حساب الطاقة الحرة من خلال تضمين مساهمة الإنتروبيا في (الشكل 7أ، الخط المنقط). في الواقع، عرض العنقود مرة أخرى حاجزًا ظاهريًا أقل قدره 0.97 إلكترون فولت من من 1.37 إلكترون فولت. أخيرًا، كما تم مناقشته أعلاه، -مربوط الموقع مكن نمط الربط ثنائي الأسنان لـ * مع طاقة امتصاص قوية (الشكل التكميلي 50، )، بينما -مربوط الموقع قدم ارتباطًا ضعيفًا نسبيًا لـ مع ذرتين من البلاتين ). ومع ذلك، فإن إزالة كان ممكنًا تحت درجة حرارة التفاعل عن طريق خفض طاقة الامتزاز إلى -0.61 إلكترون فولت لـ و -0.25 إلكترون فولت لـ -ZSM-5 (الشكل التكميلي 50، الجدول التكميلي 3)، والذي كان أكثر ملاءمة بكثير من الخطوات الأخرى المعنية في PDH لكل حالة (الشكل 7b). وقد تم تأكيد ذلك بشكل أكبر من خلال التحقيق في DRIFTS في الموقع (الشكل التكميلي 52) على تدفق البروبان فوق المحفز المخفض. . لقد أظهر أن اختفى نطاق تمدد البروبان بسرعة عند تطهيره بالهيليوم دون الميزات الاهتزازية المرتبطة بالهيدروكربونات غير المشبعة. بالإضافة إلى ذلك، كشفت التحقيقات باستخدام XAFS في الموقع أن حالات الأكسدة ظلت دون تغيير لكل من البلاتين والإنديوم، من مرحلة الاختزال إلى تغذية التفاعل (الشكل التكميلي 53 والجدول التكميلي 2)، مما يشير إلى عدم وجود تغطية ملحوظة للهيدروكربونات في المركز النشط الذي تشكل عند الاختزال. لذلك، تم الاستنتاج أن إزالة * لم يكن خطوة محددة للحد من المعدل، بينما كان انقسام C-H، وبالتحديد الثاني الانفصال وفقًا لنتائج DFT، تطلب أعلى طاقة للتغلب عليها على طول مسار التفاعل.
بدون وجود الأنواع، التكوين كانت الكتل في ZSM-5 أقل تفضيلاً (الشكل التكميلي 49). وكان هذا متسقًا مع الملاحظة التجريبية التي أظهرت أن كتل البلاتين في إطار ZSM-5 كانت أكبر من تلك الموجودة مع وجود أنواع الإنديوم (الشكل التكميلي 24). عند التعرض للبروبان، كانت الأولى كسر الروابط لم يكن مفضلاً كما -ZSM-5 ( -ZSM-5: -ZSM-5: ، في الجدول التكميلي 5). بينما كانت إزالة الهيدروجين المتسلسلة إلى البروبلين أكثر ملاءمة لـ -نموذج ZSM-5 ( -ZSM-5: -ZSM-5: . كان ذلك بسبب الارتباط الأضعف في -ZSM-5 أكثر من ذلك في -ZSM-5، مما يتيح التغير الهيكلي لتقوية الروابط الانتقائية للبروبلين عبر الـ -رابطة ( ؛
في الجدول التكميلي 6، الشكل التكميلي 54). وفقًا لـ PDOS المحسوبة (الشكل التكميلي 55)، أدت امتصاص البروبلين إلى تغيير أكثر أهمية في حالات Pt 5d لـ -ZSM-5 أكثر من -ZSM-5. بالمقارنة، التأثير على ارتباط * عبر -الرابطة كانت أقل بكثير ( : في الجدول التكميلي 6، الشكل التكميلي 54).
بشكل عام، كانت حسابات DFT (الشكل 7) متوافقة جيدًا مع الملاحظات التجريبية (الأشكال 2، 3) التي أظهرت أن محفزات Pt/In-ZSM-5 كانت نشطة وانتقائية لعملية PDH. وفقًا لنتائج DFT، كانت الأداء المتفوق في إزالة الهيدروجين لـ Pt/In-ZSM-5 يعتمد بشكل كبير على حجم Pt (ذرة مفردة أو تجمعات) المثبتة بواسطة مواقع In. كلا من موقع الذرة و كانت مواقع الكتل نشطة بما يكفي لتمكين امتصاص البروبان بسهولة والأولى كسر الرابطة (الشكل 7) من خلال تسهيل نقل الإلكترون من البلاتين إلى المواد الماصة، وبشكل معتدل بما يكفي للسماح بإزالة منتج البروبلين من الموقع تحت ظروف التفاعل. بينما الوضع لكسر الثانية كان الرابط مختلفًا إلى حد ما. لقد تم عرقلته بسبب الإفراط في التنسيق لـ موقع ، ولكن يتم تسهيله من خلال المشاركة المباشرة لذرات البلاتين المجاورة داخل -ZSM-5 تحت ظروف الهدرجة.

نقاش

تم تطوير طريقة سهلة لتخليق تجمعات البلاتين محصورة داخل زيوسيت ZSM-5 المعدل بالإنديوم. تتضمن هذه العملية في البداية إنشاء In-ZSM-5 من خلال عملية تبادل أيوني صلبة مختزلة، مما يؤدي إلى تقليل وإزاحة BAS، مما يؤدي إلى تشكيل إطار خارجي مستقر الأيونات داخل زيوسيت ZSM-5. تؤدي الإضافة اللاحقة للبلاتين إلى In-ZSM-5 إلى تكوين ذرات بلاتين مشحونة إيجابياً قليلاً مستقرّة بواسطة يظهر المحفز Pt/In-ZSM-5 الناتج أداءً ممتازًا في إزالة الهيدروجين من البروبان عند ، مع الحفاظ على تحويل البروبان عند حوالي بعد 118 ساعة والاختيارية للبروبيلين أعلى من تكشف المزيد من التوصيفات أن الأداء الاستثنائي لـ PDH يُعزى إلى تجمعات البلاتين المحصورة داخل زيوكليت In-ZSM-5. تحميل منخفض من البلاتين ( ) يؤدي إلى هيمنة ذرات البلاتين الفردية داخل In-ZSM-5، والتي تعاني من تدهور سريع على الرغم من معدلات إزالة الهيدروجين الأولية العالية. تؤكد حسابات DFT أن الأداء التجريبي المتفوق يعود أساسًا إلى العناقيد، التي تسهل إزالة الهيدروجين من البروبان وإزالة البروبلين. إلى أفضل معرفتنا، هذه هي المرة الأولى التي يتم فيها استخدام زيوسيت يحتوي على الألمنيوم معدل بواسطة الإنديوم لتثبيت العناقيد البلاتينية لعملية إزالة الهيدروجين من البروبان. تفتح النتائج من هذه الدراسة آفاقًا لمزيد من التطبيقات الحفزية لهذه المحفزات المتاحة بسهولة وسهلة التركيب.

طرق

تحضير المحفز

تم استخدام جميع المواد الكيميائية دون تنقية. للحصول على عينات H-ZSM-5 الأصلية ( )، تجاري -عينات ZSM-5 (ألفا أيسر ) تم تحميصها في الهواء عند لمدة 12 ساعة بمعدل تسخين قدره تم تحديد نسب Si/Al في العينات لتكون 39.6 بواسطة تألق الأشعة السينية (XRF، Rigaku WDXRF). تم تحضير In/H-ZSM-5 عن طريق نقع محلول مائي من نترات الإنديوم (III) المائية (Sigma-Aldrich) في زيلوت H-ZSM-5 من خلال طريقة IWI، تلاها التجفيف في والتحميص عند في الهواء لمدة ساعتين بمعدل انحدار تم الإشارة إلى العينات المحروقة باسم In/H-ZSM-5(X, Y)، حيث تمثل X وY نسبة Si/Al ونسبة In/Al، على التوالي. تم إعداد عينات In-ZSM-5 بعد ذلك من خلال عملية تبادل الأيونات في الحالة الصلبة الاختزالية، حيث تم تقليل عينات In/H-ZSM5 في في أر عند لمدة ساعة واحدة بمعدل تسخين . بعد ذلك، تم تقديم Pt على In-ZSM-5 بنفس طريقة IWI باستخدام محلول مائي من نترات التترا أمين البلاتين (II) (سيغما-ألدريش، 99.995% معادن نادرة
الأساس)، تليها عملية التجفيف في والتحميص عند في الهواء لمدة ساعتين بمعدل انحدار . تم الإشارة إلى المنتجات الناتجة باسم ، حيث يمثل تحميلات البلاتين. من أجل الاختصار، يشير In/H-ZSM-5 بدون أقواس إلى العينة مع و نسب 40 و 1.0، التي أظهرت نفس المعنى كما في In/H-ZSM-5(40,1.0). Pt/In-ZSM-5 بدون يمثل تحميل البلاتين أظهر قياس XRF لـ 1Pt/In-ZSM-5(40, 1.0) (نفس الشيء كما في Pt/In-ZSM-5) تحميل البلاتين مع ونسبة In/Al تبلغ 0.96، على التوالي، متوافقة مع الأحمال الاسمية.
و و ، مع نسبة الذرات ) و و في، مع في نسبة الذرات من تم تحضيرها عبر طريقة IWI من خطوة واحدة باستخدام محلول مائي مختلط من نترات الإنديوم (III) المائية ونترات التترا أمين البلاتين (II). لاحظ أن كان في معظم الحالات مختصراً بـ . للمقارنة، ( تم إعدادها بنفس الطريقة مع (سيغما-ألدريتش، هلام السيليكا دافيسيل، الدرجة 646) وزيولايت H-ZSM-5، على التوالي. و و و تم تحضير المحفزات باستخدام طريقة IWI مع محلول مائي من نترات التترا أمين بلاتين (II). (سيغما-ألدريتش) على و (ألفا أيسر، أساس المعادن)، على التوالي. تم شراؤه من سيغما-ألدريتش ( أساس المعادن النادرة) واستخدمت كما هي.
في/سي-إم إف آي ( ) تم تحضيره بنفس الطريقة باستخدام MFI السيليسي الذي تم تصنيعه بطريقة هيدروحرارية، كما هو موضح في الملاحظة التكميلية 1. Pt/In-Si-MFI ( ) و Pt/In-ZSM-5(IE) ( ) تم تحضيرها باستخدام الطريقة ذات الخطوتين المستخدمة لتحضير محفز Pt/In-ZSM-5: تم تقليل In/Si-MFI أو In-ZSM-5(IE) عند ثم تم إدخال سلف البلاتين.
تم الحصول على Ga-ZSM-5 و Co-ZSM-5 و Zn-ZSM-5، بالإضافة إلى عيناتهم المحتوية على البلاتين، من خلال نفس المنهجية المستخدمة في تحضير عينات Pt/In-ZSM-5 الموضحة أعلاه، باستثناء استخدام هيدرات نترات الغاليوم (III) (سيغما-ألدريتش) أو هيدرات نترات الكوبالت (II) سداسية الماء (سيغما-ألدريتش) أو هيدرات نترات الزنك (سيغما-ألدريتش) كمواد أولية.

توصيف المحفز

تم إجراء التحليل العنصري بواسطة XRF (Rigaku WDXRF). الـ الاختزال المبرمج بالحرارة تم الحصول على ملفات تعريف (TPR) للمحفزات المحروقة باستخدام جهاز AMI-300ip (ألتاميرا) المزود بكاشف TCD. عادةً، تم معالجة 100 ملغ من المحفز مسبقًا تحت في لمدة 30 دقيقة ثم تم تبريده إلى تم إجراء قياس الاختزال المبرمج بالحرارة في خليط من معدل تسخين قدره إلى تم إجراء توصيف المجهر الإلكتروني للمواد الحفازة في مركز المواد النانوية الوظيفية، مختبر بروكهافن الوطني. عادةً، تم تفريق العينات بالموجات فوق الصوتية في الإيثانول لمدة 10 دقائق. بعد ذلك، تم إسقاط قطرة على فيلم كربوني لاسي مدعوم بشبكة نحاسية وجفف بالكامل قبل الاستخدام. تم التقاط صور HAADF-STEM باستخدام جهاز Hitachi HD 2700 C، وتم الحصول على STEM-EDS على جهاز Themo-Fisher Talos F200X عند جهد تسريع قدره 200 كيلو فولت لتحديد حجم الجسيمات وتوزيع العناصر للمواد الحفازة، على التوالي. تم جمع صور TEM أخرى على أجهزة JEOL 2100 F وJEOL 1400. تم إجراء قياسات XRD ( Å ) تم جمعها في خط الشعاع 7-BM (QAS) من مصدر الضوء السنكروتروني الوطني II (NSLS-II) في مختبر بروكهافن الوطني. تم الحصول على طيف رامان للمواد الحفازة المستهلكة باستخدام أجهزة قياس الطيف رامان والميكروسكوبات من هوريبا، مع استخدام مصدر ليزر بطول موجي 532 نانومتر. ظل مرشح الكثافة المحايدة مضبوطًا على قوة الليزر. تم فحص عدة نقاط، وتم توليد طيف متوسط. تم إجراء تحليل طيف رامان باستخدام برنامج LabSpace 6 لتحليل الطيف. بالنسبة لتحليل TPO، تم وضع المحفز المستهلك في أنبوب من الكوارتز. تم تجفيفه أولاً عند لمدة 30 دقيقة تحت تدفق الهيليوم ثم تم تبريده إلى . بعد ذلك، خليط غازي من
( تم تقديمه. ثم تم زيادة درجة الحرارة إلى بمعدل انحدار قدره تمت مراقبة وحدات الكتلة الذرية (amu) للغازات التالية: ( تم إجراء تحليل TGA على جهاز Pyris Series-Diamond TG/DTA تحت تدفق الأكسجين ) مع زيادة درجة الحرارة ( ) إلى .
تم إجراء مطيافية FTIR باستخدام البيريدين لتحديد وجود BASs و LASs باستخدام مطياف Agilent CARY 660 مع كاشف MCT. لإعداد العينة، تم ضغط مسحوق المحفز إلى قرص بقطر بوصة، والتي تم وضعها عموديًا في خلية نقل مخصصة. كانت هذه الخلية مزودة بمنظومة فراغ متصلة بمضخة ميكانيكية ومضخة انتشار، مما حقق مستوى فراغ أقل من 0.01 مللي تور. بالإضافة إلى ذلك، كانت الخلية مغطاة بأشرطة تسخين وتم التحكم في درجة الحرارة بواسطة نظام PID مع وجود ثيرموكوبل بالقرب من العينة. عادةً ما كانت العينة تخضع لعملية إزالة الرطوبة عند لمدة 30 دقيقة تحت الفراغ لإزالة الجزيئات الممتصة. بعد ذلك، تم تقديمه في لمدة 10 دقائق ثم تم إخلاؤه. تم تكرار خطوة التخفيض هذه ثلاث مرات لضمان تخفيض شامل. ثم تم تبريد العينة إلى تحت الفراغ. تم إدخال كمية زائدة من البيريدين إلى خلية النقل ثم تم إخلاؤها؛ وهي عملية تكررت ثلاث مرات لضمان التشبع الكامل بالبيريدين. تم الإخلاء النهائي لمدة 15 دقيقة لإزالة البيريدين الملتصق فيزيائيًا قبل جمع الطيف. تم الحصول على الأطياف من 128 مسحًا مضافًا مع دقة ، وتم تطبيعها إلى فرق بين 1700 و لعينات الزيوليت .
تم إجراء تجارب طيفية باستخدام تحويل فورييه للأشعة تحت الحمراء بالانعكاس المنتشر لثاني أكسيد الكربون (CO-DRIFTS) على جهاز نيكوليت 6700 المزود بخلايا هاريك عند ضغط جوي. عادةً ما يتم تسخين العينة إلى في ، تليها التخفيض في إجمالاً) عند نفس درجة الحرارة لمدة 60 دقيقة. بعد ذلك، تم تحويل التدفق إلى الهيليوم النقي لتطهير العينة لمدة 10 دقائق، ثم تم تبريد العينة إلى درجة حرارة الغرفة في تدفق الهيليوم النقي. بعد ذلك، تم معالجة العينة بـ مجموع) لمدة 30 دقيقة ثم تم تطهيره بالهيليوم النقي لمدة 15 دقيقة، قبل جمع الطيف. لاحظ أن طيف الخلفية تم جمعه قبل تدفق CO/He. في الموقع تم إجراء قياسات تبادل وإزالة الهيدروجين من البروبان في تم تطهير خط الغاز بواسطة الهيليوم النقي لمدة 10 دقائق قبل إدخال الغاز المستهدف.
طيف XAFS في الموقع للبلاتين تم جمع بيانات K-edge و In K-edge في خط الشعاع 7-BM (QAS) من مصدر الضوء السنكروتروني الوطني II (NSLS-II) في مختبر بروكهافن الوطني. لكل قياس، تم ضغط كمية مناسبة من المحفز في قرص. .) قبل تحميله في خلية تفاعل ناشنر-أدلار المختومة بنوافذ كابتون، والتي سمحت بجمع كل من إشارات النقل والفلوريسcence في نفس الوقت. تم تقليل العينة أولاً تحت هو يتدفق ) في لمدة 30 دقيقة، تليها مقدمة يتدفق عند نفس درجة الحرارة. طيف XAFS الخارجي للبلاتين -edge و K-edge تم جمعهما في ظروف محيطية. لكل قياس، تم ضغط المحفز وإغلاقه بشريط كابتون. تم جمع طيف XAFS في وقت واحد عبر أوضاع النقل والتألق. تم إجراء معالجة البيانات باستخدام برامج أثينا وأرتيميس، وهي أجزاء من حزمة ديمتر. .

قياسات أداء إزالة الهيدروجين من البروبان

تم قياس معدلات التفاعل الحفزي باستخدام مفاعل تدفق موصل ثابت، يتكون من أنبوب زجاجي كوارتز ( . في القطر). عادةً ما تحتوي طبقة المحفز على 100 ملغ من المحفز بحجم جزيئات يتراوح بين شبكة. تم وضع ثنائي حراري بالقرب من سرير المحفز لضمان قياس دقيق لدرجة الحرارة. قبل اختبارات إزالة الهيدروجين من البروبان، تم تسخين المحفز.
إلى (أو 580 أو ) لمدة 60 دقيقة بمعدل تسارع في ، تلاها تطهير بالآر عند نفس درجة الحرارة لمدة 10 دقائق أخرى. ثم تم تعريض العينة المخفضة إلى في أر أو نقي تدفق مع الحفاظ على الضغط الكلي عند الضغط الجوي. تم حقن ناتج التفاعل بشكل دوري في جهاز الكروماتوغرافيا الغازية على الإنترنت (GC) (Agilent 7890B)، باستخدام خط غاز مسخن. كان جهاز الكروماتوغرافيا الغازية مزودًا بعمود Plot Q وMOLESEIVE وكاشف موصلية حرارية (TCD) وكاشف تأين اللهب (FID) المستخدم في تحليل الغاز. عوامل استجابة TCD وFID لـ ، و تمت المعايرة قبل تحليل المنتج. تم حساب تحويل البروبان باستخدام المعادلة 1، وتم حساب الانتقائية والعائد لـ ، و تم تحديدها باستخدام المعادلتين 2 و 3، وتم الحصول على توازن الكربون باستخدام المعادلة 4.
أين يمثل منتجات إزالة الهيدروجين من البروبان ، في غاز التصريف، هو عدد ذرات الكربون للمكون ، و هو معدل تدفق المولات.
تم استخدام طرق مشابهة لإظهار أداء إزالة الهيدروجين من الإيثان، كما هو موضح في المعادلات 5-7.
تم حساب معامل التعطيل بواسطة المعادلة. .
أين، و مثل تحويل البروبان الأولي وتحويل البروبان في ، على التوالي.

حسابات DFT

نظرية الكثافة المعتمدة على الاستقطاب الدوراني تم إجراء الحسابات استنادًا إلى حزمة محاكاة فيينا من النوع الأول طريقة الموجة المعززة بواسطة البروجيكتور مع دالة تبادل-ترابط GGA بالإضافة إلى دالة PBE وطريقة DFT-D3 من غريمي مع دالة عدم التخميد الصفرية تم استخدام طاقة حركية محددة تبلغ 500 إلكترون فولت. -نقطة تم تطبيق ذلك على جميع الحسابات وتم استخدام التمويه الغاوسي بعرض 0.05 إلكترون فولت لتحسين التقارب. تم تحديد المعايير للطاقة الكلية والقوى على جميع الذرات كالتالي
و Åللتقارب، على التوالي. طريقة الحزام المرن المدفوع بالصعود تم إجراءها للحصول على حالات الانتقال مع تسع تكوينات تم إنشاؤها بين الحالة الابتدائية والحالة النهائية.
تم حساب طاقة الامتزاز للمواد الممتزة على السطح كالتالي:
أين هو إجمالي الطاقة ( ) تم الحصول عليها من حسابات DFT مع تصحيح الطاقة الصفرية (ZPE) ، :
أين هو تردد الاهتزاز التوافقي المحسوب بواسطة DFT، هو ثابت بلانك.
طاقات غيبس الحرة عند درجة الحرارة المحددة ( ) تم حسابها بناءً على المعادلة التالية :
تم أخذ الإنتروبيا لجزيئات الطور الغازي (البروبان، البروبلين والهيدروجين) من NIST Chemistry WebBook . تم حساب الإنتروبيا لجميع الوسائط وحالات الانتقال المعنية بناءً على المعادلة التالية :
حيث و هما ثابت الطور الغازي وثابت بولتزمان، على التوالي.
تم نمذجة زيوسيت ZSM-5 بناءً على إطار MFI الدوري (الشكل التكميلي 43) المأخوذ من قاعدة بيانات هياكل الزيوسيت . تحتوي وحدة الخلية MFI المحسنة بواسطة DFT على ثابت شبكة قدره ÅÅÅ، والتي تتوافق مع القيم المحددة تجريبياً ÅÅÅ. تم استبدال ذرة Si واحدة في موقع T7، الذي تم تحديده كموقع الإطار المفضل لاستبدال الألمنيوم ، بواحدة Al في هذا العمل لتثبيت الأنواع المعدنية النشطة.
تم حساب طاقة التكوين لنماذج الزيوسيت ( : Pt، In) على أنها:

توفر البيانات

جميع البيانات التي تدعم نتائج هذه الدراسة متاحة ضمن الورقة وملف المعلومات التكميلي، أو من المؤلف المراسل عند الطلب المعقول. تم تقديم هياكل حسابات DFT ضمن هذه الورقة.
