البلمرة المنشّطة بالأشعة السينية توسع آفاق تشكيل الهيدروجيل في الأنسجة العميقة X-ray-activated polymerization expanding the frontiers of deep-tissue hydrogel formation

المجلة: Nature Communications، المجلد: 15، العدد: 1
DOI: https://doi.org/10.1038/s41467-024-47559-z
PMID: https://pubmed.ncbi.nlm.nih.gov/38622169
تاريخ النشر: 2024-04-15

البلمرة المنشّطة بالأشعة السينية توسع آفاق تشكيل الهيدروجيل في الأنسجة العميقة

تاريخ الاستلام: 2 يوليو 2023
تاريخ القبول: 4 أبريل 2024
تاريخ النشر على الإنترنت: 15 أبريل 2024
(أ) تحقق من التحديثات

هايلي زانغ بويان تانغ , بو زانغ , كاي هوانغ , شانشان لي , يوانغونغ زانغ , هايسونغ زانغ , ليبين باي , يونغغانغ وو ¹، يونغكيانغ تشينغ , يانمين يانغ غانغ هان

تعتبر عملية الربط الضوئي للبوليمرات ركيزة أساسية في مجالات الكيمياء والبيولوجيا والطب. ومع ذلك، تعتمد الاستراتيجيات السائدة بشكل كبير على الضوء فوق البنفسجي/المرئي (UV/Vis) لإحداث الربط في الموقع. المخاطر الكامنة المرتبطة بالإشعاع فوق البنفسجي، وهي إمكانية تلف الحمض النووي، بالإضافة إلى العمق المحدود لاختراق الأنسجة الذي يظهره الضوء فوق البنفسجي/المرئي، تقيد بشدة نطاق الربط الضوئي داخل الكائنات الحية. على الرغم من أن الضوء القريب من الأشعة تحت الحمراء قد تم استكشافه كمصدر تحفيز خارجي، مما يمكّن من التخفيف الجزئي من هذه القيود، إلا أن عمق اختراقه لا يزال غير كافٍ، خاصة داخل الأنسجة العظمية. في هذه الدراسة، نقدم نهجًا يستخدم تفعيل الأشعة السينية لتشكيل الهيدروجيل العميق، متجاوزًا جميع الحدود السابقة. يستفيد نهجنا من فوسفور مضيء مستمر مفعل بالأشعة السينية بجرعة منخفضة، مما يحفز تفاعلات الربط الضوئي في الموقع عند الطلب، مما يمكّن من تشكيل الهيدروجيل في الفئران الذكور. تكمن نقطة القوة في طريقتنا في قدرتها على الاختراق العميق حتى داخل العظام السميكة، مما يظهر إمكانيات غير مسبوقة لاختراق العظام. من خلال توسيع نطاق تشكيل الهيدروجيل داخل مثل هذه الأعماق الكبيرة، تمثل دراستنا تقدمًا في هذا المجال. يتيح تطبيق تفاعل البوليمر المعتمد على الأشعة السينية تشكيل هيدروجيل ضوئي الربط العميق بدقة وأمان، مع آثار عميقة على مجموعة متنوعة من التخصصات.
لقد ظهرت عملية الربط الضوئي كتقنية قوية لتصنيع شبكات البوليمر ثلاثية الأبعاد مع تطبيقات واسعة عبر مجالات متنوعة، بما في ذلك الطب الحيوي . إنها توفر تحكمًا دقيقًا مكانيًا وزمنيًا في تخليق الهيدروجيل، مما يجعلها لا تقدر بثمن في شفاء الجروح , توصيل الأدوية , إصلاح الأنسجة , الهندسة الحيوية , والتصوير الحيوي . تكمن الميزة الرئيسية في القدرة على تحفيز عملية البوليمرization عند الطلب باستخدام الضوء، مما يمكّن من تخليق محكم للغاية . ومع ذلك، تعتمد الطريقة الحالية على الضوء فوق البنفسجي/
المرئي (UV/Vis) ( ) للتحفيز، مما يطرح قيودًا كبيرة . يظهر الضوء فوق البنفسجي/المرئي اختراقًا محدودًا للأنسجة، حيث يصل عادةً إلى بضعة مليمترات فقط , مما يعيق بشدة فائدته في الأنظمة البيولوجية. علاوة على ذلك، تثير المخاوف المتعلقة بتلف الحمض النووي المرتبط بالضوء فوق البنفسجي اعتبارات سلامة حاسمة، خاصة لتطبيقات المرضى . استكشفت المحاولات الأخيرة استخدام الضوء القريب من الأشعة تحت الحمراء (NIR) بأطوال موجية أطول لتعزيز عمق الاختراق إلى حد ما . هناك
عدة آليات أخرى لمنح القابلية للحقن للهيدروجيل وتسهيل تجلطها داخل الأنسجة العميقة، تعتمد إلى حد كبير على المحفزات القائمة على درجة الحرارة أو الرقم الهيدروجيني أو المغناطيس أو القص أو المواد الكيميائية. هذه المحفزات، على الرغم من أنها مناسبة للاستخدام في بعض التطبيقات المستهدفة، تعاني عادةً من مجموعة من العيوب التي تجعلها غير مناسبة للاستخدام في العديد من التطبيقات الحية. عادةً ما تعاني الهيدروجيل القابلة للحقن الحساسة لدرجة الحرارة من تجلط غير متوقع داخل الإبر التي تسخن بواسطة درجة حرارة الجسم، خاصةً للحقن في الأنسجة العميقة . يمكن أن تتداخل المحفزات المغناطيسية مع بعض العلاجات السريرية وتقنيات التصوير الطبي . تقتصر المحفزات القائمة على الرقم الهيدروجيني على المناطق التي تتطابق مع نطاق استجابة الرقم الهيدروجيني للمادة . تتطلب المحفزات الكيميائية الاتصال مع المادة ويصعب التحكم فيها مكانيًا . يمكن حقن الهيدروجيل القابلة للقص تحت ضغط القص أثناء الحقن وتعود بسرعة إلى سلوكها المرن بعد إزالة القص , بينما تكون عملية التجلط صعبة التحكم بعد حقنها في الجسم.
ومع ذلك، فإن الطرق الحالية للربط الضوئي لا تحقق اختراقًا عميقًا للأنسجة مع التحكم المكاني والزمني، خاصة داخل الهياكل العظمية. وبالتالي، فإن إصلاح وتجديد الأنسجة العظمية لا يزال يمثل تحديات كبيرة في مجال أنظمة الهيدروجيل المعتمدة على الربط الضوئي. لذلك، فإن الحاجة إلى طرق أخرى تعالج هذه القيود وتمكّن من تشكيل الهيدروجيل العميق أمر ضروري لتقدم البحث الطبي الحيوي والتدخلات العلاجية. بالمقارنة مع الضوء، تتمتع الأشعة السينية، وهي شكل من أشكال الموجات الكهرومغناطيسية المستخدمة على نطاق واسع في التطبيقات الطبية الحيوية، بقدرات اختراق ملحوظة عبر كل من العظام والأنسجة البشرية (الشكل 1) . علاوة على ذلك، يوفر الإشعاع السيني السريري تحكمًا دقيقًا في وقت ومكان التعرض , وهما عاملان حاسمان لتمكين تفاعلات الربط العميق اللازمة لتشكيل الهيدروجيل الطبي الحيوي.
في هذه الدراسة، نقدم طريقة ربط بوليمرية محكومة بالأشعة السينية، تُعرف باسم الربط بالأشعة السينية، التي تحقق تشكيل الهيدروجيل داخل الأنسجة العميقة والهياكل العظمية مع مزايا تشمل التحكم المكاني العالي، المحفزات الخارجية غير التلامسية، وعدم الحاجة إلى بيئة حرجة. لتحقيق ذلك، نطور فوسفور مضيء مرئي مستمر قابل للتفاعل بالأشعة السينية (X-PLNPs) يعمل كموصل طاقة في الموقع , مما يبدأ تفاعلات الربط الضوئي في مواقع الأنسجة العميقة، بما في ذلك داخل العظام. على وجه التحديد، نستخدم أنابيب الهالوسيت (HNTs)، وهي مواد نانوية أنبوبية طبيعية ذات قابلية جيدة للتشتت في الماء , وشحنة على السطح الخارجي , وسُمية منخفضة , وسهولة التعديل , كقوالب لتخليق X-PLNPs المعتمدة على HNTs (HNTs@YF3:Tb ) من خلال طريقة هيدروحرارية سهلة. هذه -المخدرة X-PLNPs أظهرت حجمًا محكمًا، وقابلية تشتت مائية مرغوبة، وتألق مستمر مكثف، وتوافق حيوي ممتاز، واستقرار قوي. نوضح أن HNTs@YF3:Tb تخزن الطاقة بفعالية عند تحفيزها بالأشعة السينية بجرعة منخفضة، مما يطلق تألقًا مرئيًا كمصدر ضوء مستمر. هذا الضوء المرئي المنبعث من HNTs@YF يعمل كتحفيز لتفاعلات الربط الضوئي في الموقع عند الطلب، مما يمكّن من تشكيل الهيدروجيل. نتحقق من أداء نظامنا من خلال تجارب في المختبر ونماذج حيوانية. تظهر نتائجنا توافقًا حيويًا عاليًا وإمكانية سلامة هذه الطريقة، حيث تمكّن من تفعيل الربط في الموقع في الأنسجة العميقة. تحمل هذه الاستراتيجية الرائدة وعدًا هائلًا لمجموعة متنوعة من التطبيقات الطبية الحيوية التي تتطلب تشكيل هيدروجيل عميق، مما يقدم حدودًا جديدة في مجال الربط الضوئي المعتمد على الأشعة السينية.

النتائج والمناقشة

استغلال الفوسفور المضيء المستمر لتعزيز الوظائف

من أجل الاستفادة من الخصائص الفريدة لـ X-PLNPs، قمنا بتثبيت وكيل الخلب حمض الإيثيلين ثنائي الأمين رباعي الأسيتيك ثنائي الصوديوم (EDTA-2Na) على سطح HNTs، مما يسهل تشكيل مجمعات X-PLNP (الشكل 2أ). تضمنت هذه التعديلات
معالجة HNTs الأمينية ( ) مع فائض من EDTA-2Na، مما أدى إلى الارتباط التساهمي لجزء حمض الإيثيلين ثنائي الأمين رباعي الأسيتيك (EDTA) بالأنبوب النانوي من خلال تفاعل استر تقليدي. أكدت التوصيفات الشاملة باستخدام الرنين المغناطيسي النووي في الحالة الصلبة (NMR، الشكل التكميلي 3أ و ب)، وتحليل الطيف الكهرومغناطيسي (FTIR، الشكل التكميلي 4)، والتحليل الحراري (TGA، الشكل التكميلي 5) نجاح توليد HNTs المشتقة من EDTA (HNTsEDTA) مع الحفاظ على الهيكل الأساسي والتركيب للأنابيب النانوية.
لتصنيع HNTs@YF3: المركبات النانوية (الشكل 2أ)، استخدمنا تفاعل هيدروحراري تم إجراؤه عند درجة حرارة وضغط مرتفعين. من الضروري الحفاظ على بيئة حمضية قليلاً طوال العملية لضمان نجاح تشكيل المركب النانوي. كانت مجموعة و بمثابة سوابق لتخليق , المادة الحاضنة، بينما كان المضاف النادر عملت كمنشط. الناتج HNTs@YF أظهرت تشتتًا مائيًا ممتازًا (الشكل 2ب).
لتأكيد التركيب الكيميائي لـ HNTs@YF3:Tb قمنا بإجراء تحليل طيف الكترونيات الأشعة السينية (XPS). مقارنة بين طيف XPS لـ HNTs و HNTs@YF3:Tb كشفت تغييرات ملحوظة تتماشى مع تشكيل النانو مركب (الشكل 2c والجدول التكميلي 1). بعد التعديل والمعالجة الهيدروحرارية، كانت نسبة Si/Al في HNTs@YF3: تم تحديده ليكون 1.42، مما يشير إلى تعديل ناجح عبر عامل الربط السيلاني. تحليل XPS لـ HNTs@ عرضت قمم جديدة تتوافق مع وجود الفلور (F1s، الشكل 2d) واليتريوم (Y 3d، الشكل 2e). ومن الجدير بالذكر أن طيف XPS كشف أيضًا عن وجود قمة N 1s عند طاقة ربط تبلغ 397.4 eV، ناتجة عن مجموعة EDTA، وقمة Y 3s عند 402.6 eV (الشكل 2f). بالإضافة إلى ذلك، تم رصد تغييرات في منطقة C 1s، تتوافق مع سندات و تمت ملاحظة الروابط (289.5 eV) في طيف XPS لـ HNTs@YF (الشكل 2g). وجود التيربيوم في HNTs@YF تم تأكيده من خلال القمة المزدوجة عند 1278.6 و 1273.9 إلكترون فولت، والتي تت correspond إلى إشارات Tb 3d (الشكل 2h). علاوة على ذلك، وجود تم تأكيده من خلال تحليل حيود الأشعة السينية بالمسحوق (PXRD) لـ HNTs@ (الشكل التوضيحي الإضافي 6 والجداول الإضافية 2 و3)، التي أظهرت أنماطًا تتماشى مع بيانات المرجع القياسية. بشكل جماعي، تؤكد هذه التوصيفات الشاملة بشكل قاطع نجاح التخليق لـ جزيئات نانوية.

الخصائص الهيكلية والبصرية

للحصول على رؤى حول هيكل HNTs و HNTs@ YF للنانو جزيئات، استخدمنا مجهر الإلكترون الناقل الماسح (STEM) بالتزامن مع مطياف الأشعة السينية المشتتة للطاقة (EDX). تم ملاحظة شكل مميز لـ HNTs (الشكل 3a، b)، والذي اختلف عن ذلك لـ (الشكل 3ج). من الجدير بالذكر أن HNTs@ أظهرت الجسيمات النانوية كثافة إضافية مرتبطة بهيكل HNT (الشكل 3c). المسافة بين المستويات المتجاورة في الحواف الشبكية للجسيمات النانوية المرتبطة (الشكل 3d)، تم قياسها على أنها يتطابق عن كثب مع المسافة بين الطبقات (011) الطائرات. هذه الملاحظة تشير بقوة إلى أن هذه الكثافة تتوافق مع ارتباط الجسيمات النانوية، مدعومة أيضًا بصور مجال الظلام الحلقي العالي الزاوية (HAADF) من المجهر الإلكتروني النافذ (STEM) (الأشكال التكميلية 7 و 8).
لتحقيق هذا الاكتشاف، قمنا بإجراء رسم خرائط العناصر باستخدام مجهر الإلكترون الناقل الماسح – تحليل الأشعة السينية المشتتة للطاقة (STEM-EDX) لـ وتمت ملاحظة توزيعات مميزة لعناصر مختلفة (الأشكال التكميلية 7-9). وُجد أن إشارات الألمنيوم والسيليكون والأكسجين موزعة على طول مكون HNT، بينما كانت إشارات الإيتريوم والفلور والتيربيوم محصورة في الكيانات المرفقة. تؤكد هذه التحليلات الخرائطية العنصرية بشكل قاطع أن هيكل HNT مزين بـ الجسيمات، والاندماج الناجح لـ Tb في شبكة.

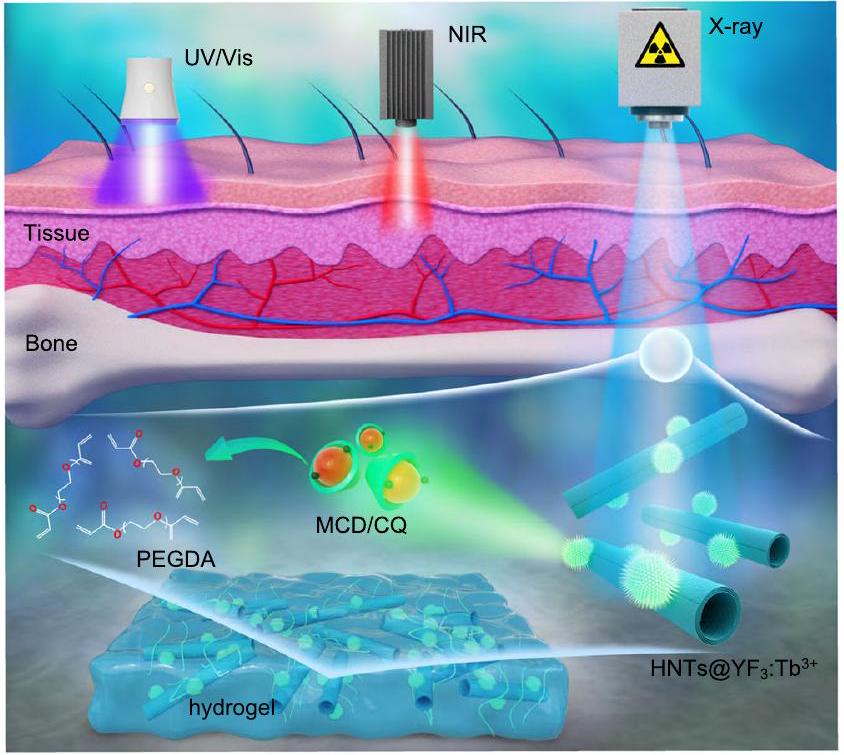

الشكل 1 | تحليل مقارن لعمق اختراق الأنسجة الذي تم تحقيقه باستخدام مصادر تحفيز مختلفة. يظهر الضوء فوق البنفسجي/المرئي (UV/Vis) اختراقًا محدودًا للأنسجة، حيث يصل عادةً إلى بضع مليمترات فقط، مما يعيق بشدة استخدامه في الأنظمة البيولوجية. يمكن أن يعزز ضوء الأشعة تحت الحمراء القريبة (NIR) ذو الأطوال الموجية الأطول عمق الاختراق إلى حد ما. ومع ذلك، فإن طرق الربط الضوئي الحالية لا تحقق اختراقًا عميقًا للأنسجة، خاصة داخل الهياكل العظمية. بالمقارنة مع الضوء، تتمتع الأشعة السينية، وهي شكل من أشكال الموجات الكهرومغناطيسية المستخدمة على نطاق واسع في التطبيقات الطبية الحيوية، بقدرات اختراق ملحوظة عبر كل من العظام والأنسجة البشرية. هنا، نقدم نظام ربط بوليمري محكوم بالأشعة السينية يمثل اختراقًا يتكون من بولي إيثيلين جلايكول داياكريلات (PEGDA)، معقد من كامفوركوينون وميثيل- -سيكلوديكسترين (MCD/CQ)، وأنابيب الهالويزيت النانوية المعتمدة على الأشعة السينية التي تنشط الفوسفور المتلألئ المرئي المستمر )، المعروف باسم Xcrosslinking، الذي يحقق تشكيل الهيدروجيل داخل الأنسجة العميقة وهياكل العظام مع مزايا تشمل التحكم المكاني العالي، المحفزات الخارجية غير التلامسية، والمتطلبات غير الحرجة للبيئة.
قمنا بإجراء طيف انبعاث اللمعان المثارة بالأشعة السينية لدراسة خصائص الانبعاث لـ HNTs و HNTs-EDTA و HNTs@YF. كما هو موضح في الشكل 3e، لم تظهر كل من HNTs وHNTs-EDTA أي توهج عند تعرضها لمصدر إشعاع أشعة سينية بقدرة 30 مللي أمبير و40 كيلو فولت. وعلى النقيض من ذلك، فإن طيف انبعاث التوهج الناتج عن تحفيز الأشعة السينية لـ HNTs@YF كشف عن أربعة قمم مميزة عند 490 و 545 و 588 و 623 نانومتر، مما يتوافق مع ، ، و الانتقالات، على التوالي .
لمزيد من استكشاف خصائص اللمعان المستمر الطويل الناتج عن الأشعة السينية لـ HNTs@YF قمنا بتسجيل منحنيات تلاشي اللمعان المستمر بعد التعرض للإشعاع باستخدام جهاز إشعاع الأشعة السينية لمدة دقيقة واحدة. ومن المRemarkably، استمر التوهج اللاحق لمدة تصل إلى 50 ثانية مع تراجع تدريجي (الشكل 3f). كان التوهج المرئي واضحًا للعين المجردة بعد التعرض للأشعة السينية (الشكل 3g) وظل مرئيًا لمدة دقيقة واحدة (الشكل 3h). علاوة على ذلك، حصلنا على منحنى تلاشي اللمعان المستمر لـ HNTs@YF3: تمت المراقبة عند 545 نانومتر لمدد إشعاعية متغيرة (من 20 إلى 600 ثانية). كما هو موضح في الشكل 3j، انخفضت شدة التوهج اللاحق بسرعة في البداية خلال الستين ثانية الأولى، تلتها فترة انحسار بطيء. ومن الجدير بالذكر أن إطالة مدة الإشعاع أدت إلى زيادة ملحوظة في شدة التوهج اللاحق. تعتمد مدة إشعاع الأشعة السينية على ) تم التحقيق في شدة التوهج بعد 600 ثانية. الرسوم البيانية بين اللوغاريتم وتم ملاءمة شدة التوهج اللاحق عند 600 ثانية خطيًا، حيث كان معامل الارتباط (R) 0.983 (الشكل التكميلي 10).
تُبرز دراساتنا الشاملة الهيكلية والبصرية الإمكانيات المتميزة لأنابيب النانو الصلبة (HNTs) كدعامة لـ ترابط، مما يؤدي إلى هيكل نانوي يظهر توهجا مرئيا قويا. علاوة على ذلك، فإن الانبعاث من HNTs@YF لم يتضمن أي أشعة فوق بنفسجية
مكونات خفيفة تحت تفعيل الأشعة السينية. هذا لا يقلل فقط من المخاوف المتعلقة بالسلامة المرتبطة بالأشعة فوق البنفسجية في التطبيقات الحية، بل يضع أيضًا HNTs@YF كمصدر ضوء حي قابل للتطبيق لبدء بلمرة الهلامات الهيدروجيلية المتقاطعة بالضوء.

تحقق من البلمرة المثارة بالأشعة السينية لتفاعل الجيلاتين

لتقييم سعة HNTs@YF في تحفيز الربط الضوئي المتقاطع، قمنا بدمجه مع الكامفوركوينون (CQ)، وهو محفز ضوئي مستخدم على نطاق واسع في المجال الطبي الحيوي ويعرف بتوافقه مع منطقة الضوء المرئي. . علاوة على ذلك، كانت طيف الامتصاص لـ CQ تتداخل بشكل وثيق مع اللمعان والتوهج اللاحق لـ لزيادة النشاط الضوئي وقابلية الذوبان في الماء لـ CQ، قمنا بتغليفه داخل التجويف الكاره للماء للميثيل- سيكلوديكسترين (MCD). التكوين الناجح لمركب الكامفوركوينون والميثيل- تم تأكيد وجود -سيكلوديكسترين (MCD/CQ) من خلال دراسات NMR (الشكل التكميلي 11). بالإضافة إلى ذلك، استخدمنا بولي إيثيلين جلايكول داياكريلات (PEGDA) المعتمد من قبل إدارة الغذاء والدواء. كمونومر ثنائي الفينيل و ثلاثي إيثانول أمين كمانح للهيدروجين. ثلاثي إيثانول أمين هو مساعد مشترك يستخدم بشكل شائع في البلمرة الضوئية وقد تم إثبات أنه يظهر جهد أكسدة منخفض وحاجز طاقة منخفض. تم إجراء تجارب متوازية للتحقيق في تكوين الهلام تحت ظروف مختلفة (الشكل 4 أ-د). لمحاكاة بيئة الأنسجة العميقة، وضعنا نسيج حيواني بسمك 2 سم بين مصدر الأشعة السينية ووعاء التفاعل. تم ملاحظة تكوين الهلام فقط عند التعرض للأشعة السينية. عندما كانت جميع المكونات الرئيسية موجودة (PEGDA، MCD/CQ، ثلاثي إيثانول أمين، و HNTs@YF3: ).
للتحقق من تشكيل الهيدروجيل تحت هذه الظروف، استخدمنا كروماتوغرافيا نفاذ الهلام (GPC) مقترنة بكاشف مؤشر الانكسار (RI) (الشكل التكميلي 12). تم توضيح الخصائص الريولوجية للهيدروجيل الناتج من خلال معامل التخزين ( ) أكبر من معامل الفقد ( ) فوق تردد متوسط ( نطاق (الشكل التكميلي 13). مجتمعة، تؤكد هذه النتائج أن الجمع بين جميع المكونات المطلوبة، مع تفعيل الأشعة السينية لـ HNTs@YF3: ، يؤدي إلى تشكيل هلام ناجح (الشكل 4e، f). PEGDA بوزن جزيئي من يعتبر المكون الأمثل للدراسات الإضافية لأنه يمكن إذابته في الماء بأي نسبة وقادر على تحقيق حالة الجل في وقت أقصر من ذلك الخاص بالوزن الجزيئي الأعلى.
تم إجراء تجارب موازية إضافية باستخدام أوليفين أحادي الفينيل، ميثيل إيثر أكريلات بولي (إيثيلين جلايكول) (PEGMA)، للتحقق مما إذا كان يمكن أن يحدث سلوك البلمرة باستخدام هذه المكونات: v- PEGMA؛ vi: PEGMA، MCD/CQ، وثلاثي إيثانول أمين؛ vii: PEGMA و HNTs@YF. ; الثامن: PEGMA، MCD/ CQ، و HNTs@YF ; ix: PEGMA، MCD/CQ، ثلاثي إيثانول أمين، و تم حساب تحويلات المونومر (%) للمجموعات المذكورة أعلاه (v، vi، vii، وviii) جميعها تقريبًا. استنادًا إلى تحليل NMR (الأشكال التكميلية 15 و 16)، مما يشير إلى أن البلمرة لا يمكن أن تحدث عند استخدام المجموعات المذكورة أعلاه التي تحتوي على مكونات مختلفة. تتطابق النتائج بشكل جيد مع النتائج المستخلصة من منحنيات GPC. لا يمكن توليد الجذور من الأشعة السينية / CQ أو تجاوز المركب، والمساعد المشترك ثلاثي إيثانول أمين ضروري أيضًا لنظام الربط المتقاطع. فقط من خلال الجمع بين جميع المكونات المطلوبة (المجموعة التاسعة)، جنبًا إلى جنب مع تنشيط الأشعة السينية لـ HNTs@YF3: يمكن أن يؤدي إلى بلمرة الجذور الحرة الناجحة. تم حساب تحويل المونومر (%) للمجموعة (ix) كـ ، و حيث تراوحت مدة الإشعاع من ، و10 دقائق، على التوالي (الشكل التوضيحي 17). تزيد نسبة تحويل المونومر (%) مع زيادة وقت الإشعاع. يمكن ملاحظة فرق كبير بين نسبة تحويل المونومر (%) لمدة دقيقة واحدة و3 دقائق. بعد 3 دقائق، تتغير نسبة تحويل المونومر (%) ببطء مع الزيادة المستمرة في وقت الإشعاع.

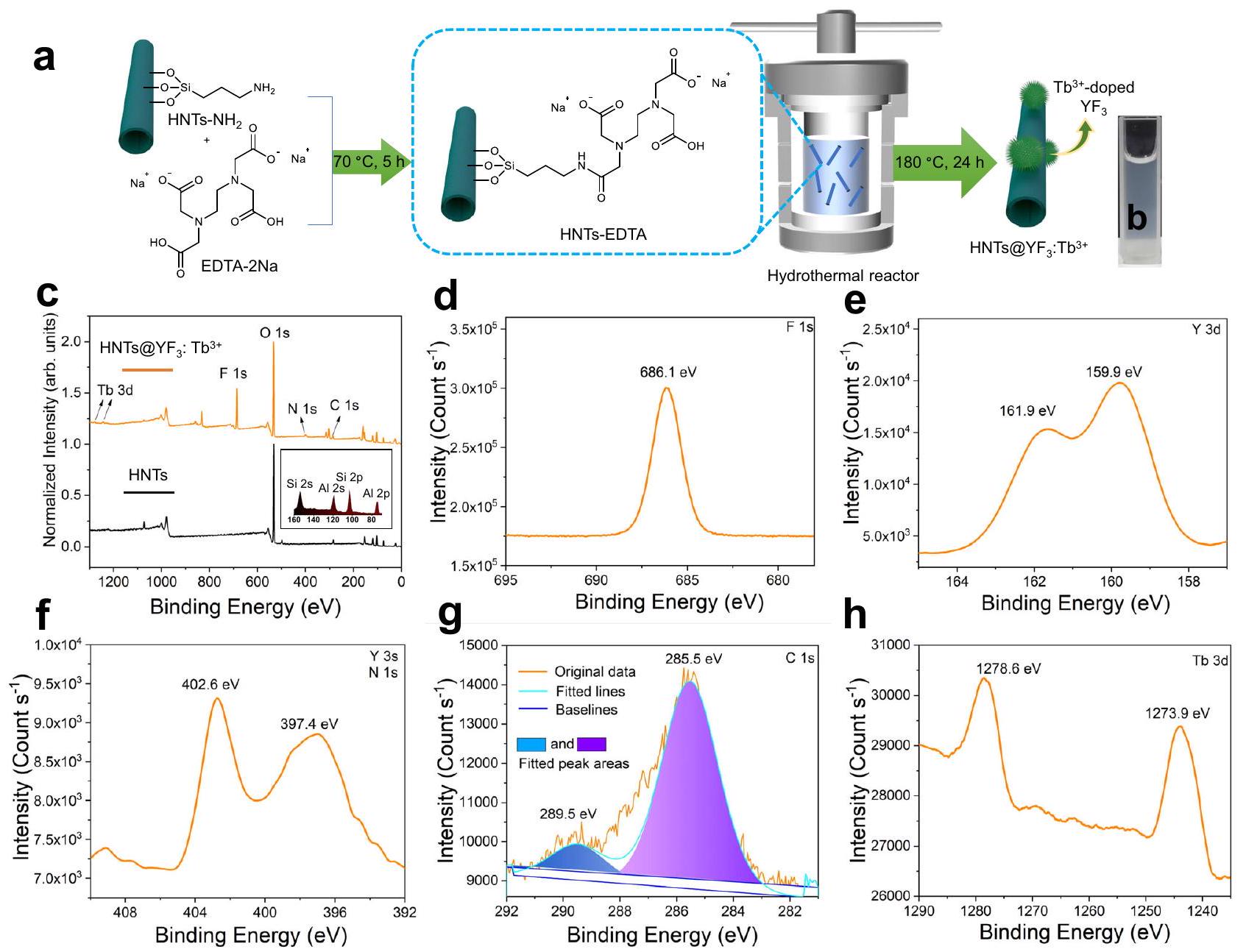

الشكل 2 | التخليق والتوصيف. أ تمثيل تخطيطي لتخليق أنابيب النانو هالوسيت المشتقة من حمض الإيثيلين ثنائي الأمين رباعي الأسيتيك (HNTs-EDTA) والفوسفوريات المضيئة المستمرة المرئية المعتمدة على أنابيب النانو هالوسيت التي تنشط بواسطة الأشعة السينية ( صورة فوتوغرافية لـ HNTs@YF في الماء. أنماط طيف الإلكترون السيني (XPS) لأنابيب الهالوسيت النانوية
HNTs@YF في المنطقة من 1280 إلى 0 إلكترون فولت. الصورة المرفقة هي المنطقة المكبرة المتعلقة بإشارات الألمنيوم والسيليكون من نمط XPS لـ HNTs. منطقة F 1s لـ HNTs@YF . منطقة Y 3d لـ HNTs@YF . مناطق Y 3 s و N 1 s لـ . منطقة g C 1 s منطقة لـ .
لقد حفزتنا اللمعان الناتج عن الأشعة السينية، والتوهج اللاحق، وسلوك الجيلاتنة لاستكشاف نظام تفاعل الربط المتقاطع القائم على X-PLNPs، الذي أطلقنا عليه اسم Xcrosslinking. يوفر هذا النظام ميزة قابلية التطبيق في الأنسجة العميقة في الأنظمة غير الشفافة. لتقليل التعرض للأشعة السينية، اعتمدنا نهج الدوران المتقطع. مستفيدين من التوهج المستمر لـ ، استخدمناه كمصدر ضوء دائم لنظام الربط المتقاطع. في إعدادنا التجريبي، كما هو موضح في الشكل 4 ج، تم استخدام طابعة تعتمد على نهج الإسقاط من الأعلى إلى الأسفل. تم وضع كوليماتور الأشعة السينية AL01C II (النوع: 5234954؛ الرقم التسلسلي: 7597؛ تيار الأنبوب: 100 مللي أمبير؛ جهد الأنبوب: 50 كيلو فولت؛ الطاقة: 5.0 مللي أمبير في الثانية) في الأعلى، بينما تم وضع طبقة من الأنسجة الحيوانية تحت مصدر الأشعة السينية. قدمت منصة زجاجية في أسفل النظام دعمًا للعينات. كانت المحلول الذي يحتوي على PEGDA ( ، )، MCD/CQ ( )، ثلاثي إيثانول أمين ( )، و تم تحميله في حقنة. كانت الحقنة، القابلة للتحرك بشكل أفقي، تقوم بتوصيل HNTs@YF. -مليئة بالحلول في القالب. تم تثبيت فترة الإشعاع عند 60 ثانية، كما هو موضح في الشكل 4 ح. في ظل هذه الظروف، نجحنا في تصنيع هيدروجيل على شكل نجمة خماسية قائم بذاته يظهر الخصائص المرنة المطلوبة (الشكل 4ي-ك). ومن الجدير بالذكر أن الهيدروجيل الناتج أظهر سلامة هيكلية ممتازة وخصائص ميكانيكية حتى عند تمديده وثنيه إلى زوايا شديدة (الشكل 41-ن).
بشكل جماعي، تسلط نتائجنا الضوء على جدوى وجودة المادة الهلامية العالية التي تم إنتاجها من خلال استخدام نظام الربط المتقاطع. علاوة على ذلك، تشير تجاربنا التي أجريت في وجود نسيج حيواني بسمك 2 سم إلى إمكانية تطبيق هذه الاستراتيجية في الجسم الحي.

توصيف تفاعل الجيلاتينية في الجسم الحي

لتحقيق إمكانيات HNTs@YF للتطبيقات الحية، قمنا أولاً بتقييم سميته الخلوية باستخدام اختبار (3-(4,5-dimethyl-thiazol-2-yl)-2,5-diphenyltetrazolium bromide) (MTT) في خلايا الفيبروبلاست الفأرية L929. ومن المRemarkably، HNTs@YF أظهرت سمية بيولوجية ضئيلة، حيث تظل قابلية الخلايا للحياة فوق حتى عند تركيزات مرتفعة نسبيًا ) بعد ، و7 أيام من العلاج (الشكل 5أ). الـ HNTs@YF تمت معالجة خلايا L929 بالتعرض لأشعة X (1.5 مللي غراي) وأظهرت أيضًا ارتفاعًا في بقاء الخلايا. ). علاوة على ذلك، قمنا أيضًا بتقييم تأثير الضوء الأخضر المنبعث من الصمام الثنائي الباعث للضوء (LED) على بقاء الخلايا. يمكن تحقيق بقاء جيد للخلايا (>90%). تشير النتائج إلى أن النتائج التي تم الحصول عليها -الأشعة، والضوء الأخضر الناتج يظهر سمية بيولوجية ضئيلة على خلايا الفيبروبلاست L929 للفئران. مشجعين بهذه النتائج الإيجابية في المختبر، نتابع لتقييم النظام في نموذج الفئران من نوع سبرايج داولي (الشكل 5ب).

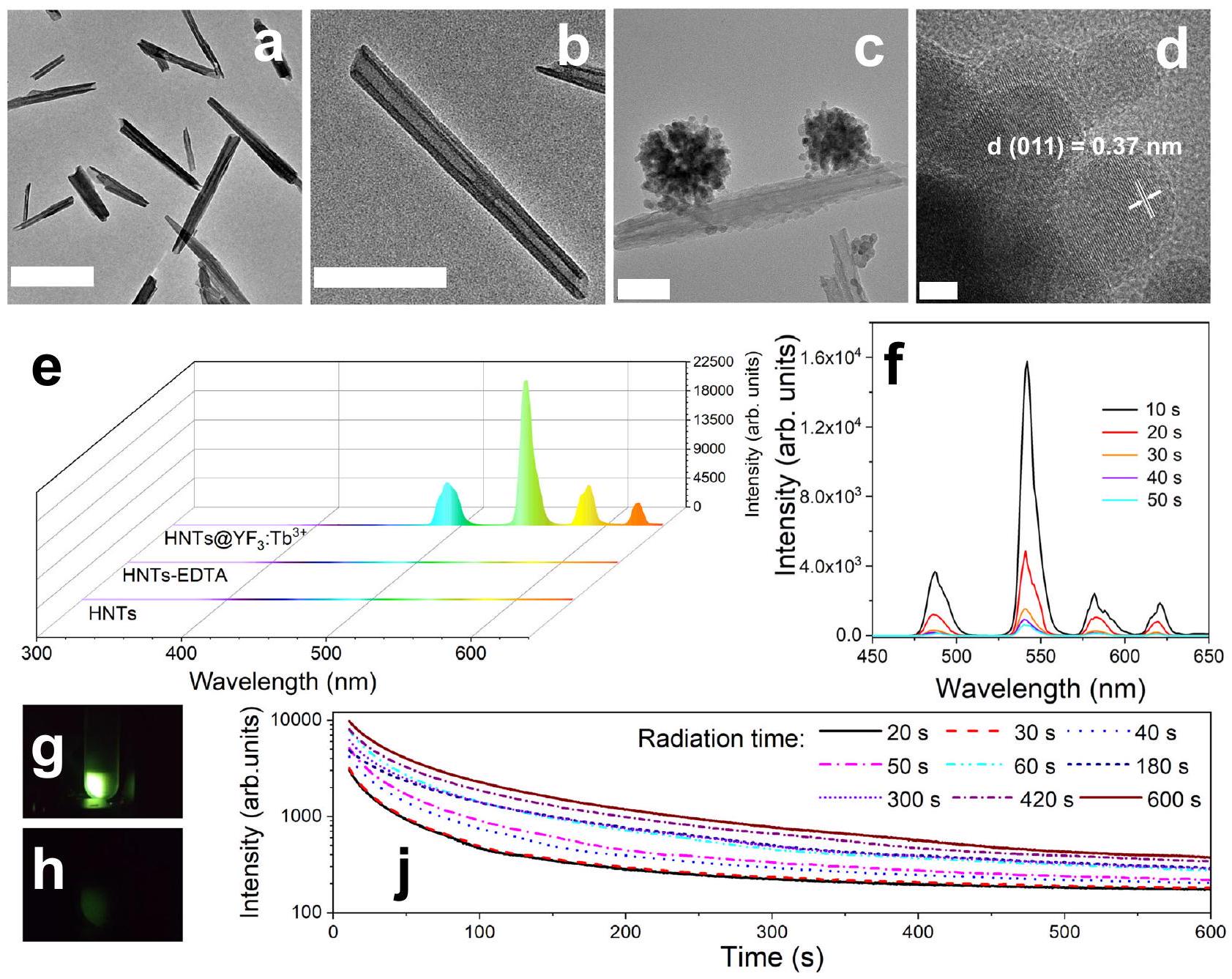

الشكل 3 | الخصائص الميكروية والبصرية. أ صورة مجهر إلكتروني ناقل (TEM) لأنابيب الهالوسيت النقية (HNTs)، شريط القياس: صورة TEM لنانوتيوبس هيدروكسيد الألمنيوم النقي، شريط القياس: صورة TEM لفسفورات مضيئة مستمرة مرئية نشطة بالأشعة السينية تعتمد على أنابيب الهالوسيت النانوية (HNTs@YF) )، شريط القياس: صورة مجهر إلكتروني ناقل عالي الدقة (HETEM) لـ HNTs@YF3:Tb مقياس الرسم: 5 نانومتر (تم تكرار كل تجربة في الأجزاء أ-د ثلاث مرات بشكل مستقل مع نتائج مشابهة). e طيف انبعاث اللمعان المثارة بالأشعة السينية لـ HNTs، حمض الإيثيلينديامين تتراسيتيك
أنابيب النانو هالوسيت المشتقة من الحمض (HNTs-EDTA)، و HNTs@YF تصل ذروة الانبعاثات عند ، و 623 نانومتر التي تم تخصيصها لـ ، ، و الانتقالات، على التوالي. طيف التوهج اللاحق مسجل في ، و50 ثانية من تلاشي الوهج. صورة فوتوغرافية لـ HNTs @ تم أخذها تحت الأشعة السينية؛ صورة فوتوغرافية لـ تم التقاطها بعد دقيقة واحدة من وقت التوهج بعد الإشعاع بالأشعة السينية لمدة دقيقة واحدة. ج شدة التوهج من HNTs@YF تمت مراقبته عند 545 نانومتر كدالة للوقت.
في البيئات السريرية، عادة ما يقتصر تعرض الأشعة السينية على فترات زمنية استغلال الخصائص البصرية لـ HNTs@YF ، افترضنا أن هذه الجسيمات النانوية يمكن أن تعمل كمصدر ضوء دائم قابل لإعادة الشحن للتجليد داخل الجسم في ظروف آمنة سريرياً. للتحقق من هذه الفرضية، قمنا بتقسيم جرذان سبرايج داولي عشوائياً إلى ثلاث مجموعات: (i) مجموعة التحكم السلبية بدون أي علاج (الشكل 5c)، (ii) مجموعة التحكم المعالجة بـ HNTs@YF تعليق ) يحتوي على PEGDA و MCD/CQ و ثلاثي إيثانول أمين دون التعرض لأشعة X (الشكل 5d)، و (iii) مجموعة الاختبار المعالجة بـ HNTs@YF تعليق ) يحتوي على PEGDA و MCD/CQ و ثلاثي إيثانول أمين، وتم تعريضه لأشعة X (الشكل 5e). بالنسبة للفئران التي تلقت إشعاع أشعة X (المجموعة iii)، تم تعريض منطقة الظهر للفأر بجرعة تعادل الجرعة الروتينية للتصوير لأصابع الإنسان. تم تكرار الإشعاع عشر مرات، مع فترات زمنية تبلغ 60 ثانية بين كل تكرار، مما أدى إلى جرعة إجمالية قدرها 1.5 مللي غراي، وهي ضمن الحدود المعتادة لتطبيقات الأشعة السينية السريرية.
شكل عرضت الأجزاء المقطوعة من الظهر. لاحظنا تشكيل الهيدروجيل حصريًا في مجموعات الاختبار، كما يتضح من وجود هلام أصفر (المجموعة الثالثة)، في حين أن
لم تظهر مجموعات التحكم أي تشكيل للجل (أظهرت المجموعة الثانية وجود المحلول المطبق، ولكن دون جل). علاوة على ذلك، كشفت التحليلات الهيستومورفولوجية لنسج الجلد التي أجريت بعد 7 أيام من العلاج عن اختلافات طفيفة بين الحيوانات الضابطة والحيوانات المختبرة، دون وجود دليل على مراحل التهابية (الشكل 5i-k والشكل التكميلي 19). وهذا يشير إلى التوافق الحيوي الممتاز للمواد المحقونة والهلاميات الناتجة.
للحصول على مزيد من الفهم للعملية، أكدنا وجود HNTs@YF3 المحقونة: تعليق في صور الأشعة السينية (الشكل 51). ومن الجدير بالذكر أن ذلك يرجع إلى تأثير التباين القوي الناتج عن HNTs@YF لم نتمكن من تتبع عملية الجيلاتين مباشرة بناءً على أفلام الأشعة السينية ذات الزمن المحدد (الشكل التكميلي 20). للتحقق من أن الهيكل الغروي الأصفر يتوافق بالفعل مع الجل، قمنا بعزل هذه المادة من الحيوان وخضعناها للتحقيق الريولوجي. تظهر نتائجنا أن المادة الغروية الصفراء المستخلصة تظهر خصائص هيدروجيل نموذجية (الشكل 5م).
بشكل عام، تؤكد نتائجنا أن اللمعان والتوهج اللاحق المنبعث من تمكين تشكيل الصورة-

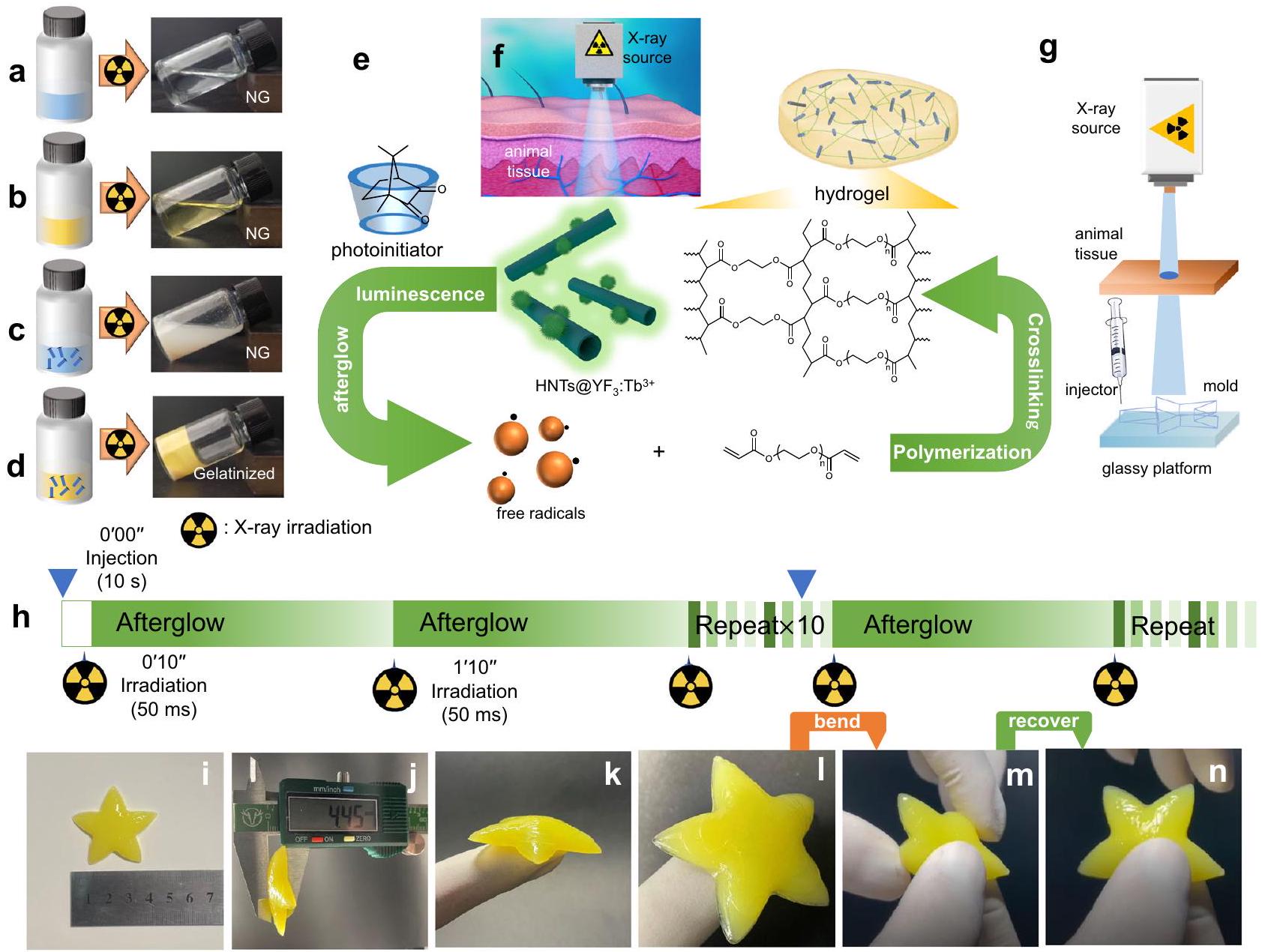

الشكل 4 | ظروف الجيلاتنة وخصائص الهيدروجيل. أ صورة فوتوغرافية توضح سلوك الجيلاتنة للمحلول الذي يحتوي على بولي إيثيلين جليكول داياكريلات (PEGDA) في تجربة متوازية (NG هو اختصار لغير الجيلاتين). صورة فوتوغرافية توضح سلوك الجيلاتنة للمحلول الذي يحتوي على PEGDA، معقد الكامفوركوينون والميثيل- سيكلوديكسترين (MCD/CQ) وثلاثي إيثانول أمين في تجربة متوازية. صورة فوتوغرافية توضح سلوك الجيلاتنة للمحلول الذي يحتوي على PEGDA وأنابيب الهالوسيت النانوية المعتمدة على الفوسفوريات المضيئة المستمرة التي تنشط بواسطة الأشعة السينية. ) في تجربة متوازية. د تصويري
صورة توضح سلوك الجيلاتنة للمحلول الذي يحتوي على PEGDA و MCD/ CQ و ثلاثي إيثانول أمين و في تجربة متوازية. آلية البلمرة والتشابك في نظام التشابك X. توضيح لمصدر الأشعة السينية المستخدم في دراسات الجيلاتين. توضيح لجهاز الطباعة الذي يستخدم قالبًا على شكل خماسي الأضلاع بأبعاد (الطول) و0.45 سم (الارتفاع). تمثيل تخطيطي لعملية الدورة التشغيلية المتقطعة باستخدام الأشعة السينية كمصدر للطاقة. تم تثبيت فترة الإشعاع عند 60 ثانية. صور تعرض الهيدروجيل المُعد. 1-n عرض سلوكيات الانحناء والتعافي التي يظهرها الهيدروجيل المُستخلص.
رابط الهلاميات المائية داخل الأنظمة البيولوجية تحت ظروف إشعاع الأشعة السينية الآمنة سريرياً.

تحويل الجيلاتين عند الطلب داخل العظم

لقد حفزتنا القدرة الملحوظة لأشعة X على اختراق الأنسجة للتحقيق في إمكانيات نظامنا داخل الأنسجة العظمية، والتي تحمل وعدًا كبيرًا لعلاج حالات مثل هشاشة العظام – وهي حالة شائعة تتميز بفقدان العظام النظامي الذي يؤثر على ملايين الأفراد في جميع أنحاء العالم. لفحص قدرة نظامنا على إصلاح العظام، أنشأنا نموذج عيب عظمي عن طريق إزالة النخاع من عظمة بقرية. بعد ذلك، حقنّا محلولًا يحتوي على PEGDA ( ), MCD/CQ (CQ: ثلاثي إيثانول أمين ( )، و إلى منطقة العيب (توضح الشكل 6a الإجراء التخطيطي). بعد التعرض للأشعة السينية ( بعد 20 دقيقة، استخرجنا عينة العظم المشع (الشكل 6ب).
من المRemarkably، لاحظنا تشكيل هيدروجيل داخل العظم (الشكل 6c)، والذي يمكن فصله بسهولة عن نسيج العظم (الشكل 6d). أظهر الهيدروجيل المعزول الخصائص الريولوجية المتوقعة، مع كمتوسط تردد ( تراوحت بين
(الشكل 6e). من المهم أن سمك العظام المقاس تجاوز 7.0 مم (الشكل 6f) على كل جانب. بشكل جماعي، تسلط هذه النتائج الضوء على قدرة نهجنا على تمكين تشكيل الهلاميات الهيدروجينية المعتمدة على الربط الضوئي داخل أنسجة العظام السميكة.
لوحظ أنه في بحثنا، استخدمنا نموذجًا سميكًا وكثيفًا من عظام الأبقار، حيث تم بوليمرة التجويف بالكامل، لتقديم مثال توضيحي. تم اختيار عظام الأبقار، المعروفة بكثافتها الأعلى وقوة امتصاصها للأشعة السينية مقارنة بالعظام البشرية، لتمثيل سيناريو صعب. في التطبيقات الطبية العملية، غالبًا ما تقع عيوب العظام في طبقات أكثر سطحية، وعادة ما تكون المنطقة المتأثرة أصغر من نموذجنا. لذلك، يجب أن تكون جرعة الأشعة السينية المطلوبة في التطبيقات الواقعية أقل من تلك المستخدمة في هذه الدراسة المفاهيمية.
باختصار، تقدم دراستنا استراتيجية ربط مبتكرة تتجاوز قيود الطرق الحالية من خلال تمكين تشكيل الهلاميات المترابطة بالضوء داخل نسيج العظام. يتم تحقيق هذا الإنجاز من خلال الاستفادة من جزيئات X-PLNPs كمصدر ضوء مستمر، والتي يتم تثبيتها على HNTs لإنشاء نظام متوافق حيوياً وآمن بحجم موحد وتشتت مائي ممتاز. عند تعرضها لإشعاع الأشعة السينية بجرعة منخفضة، فإن الناتج

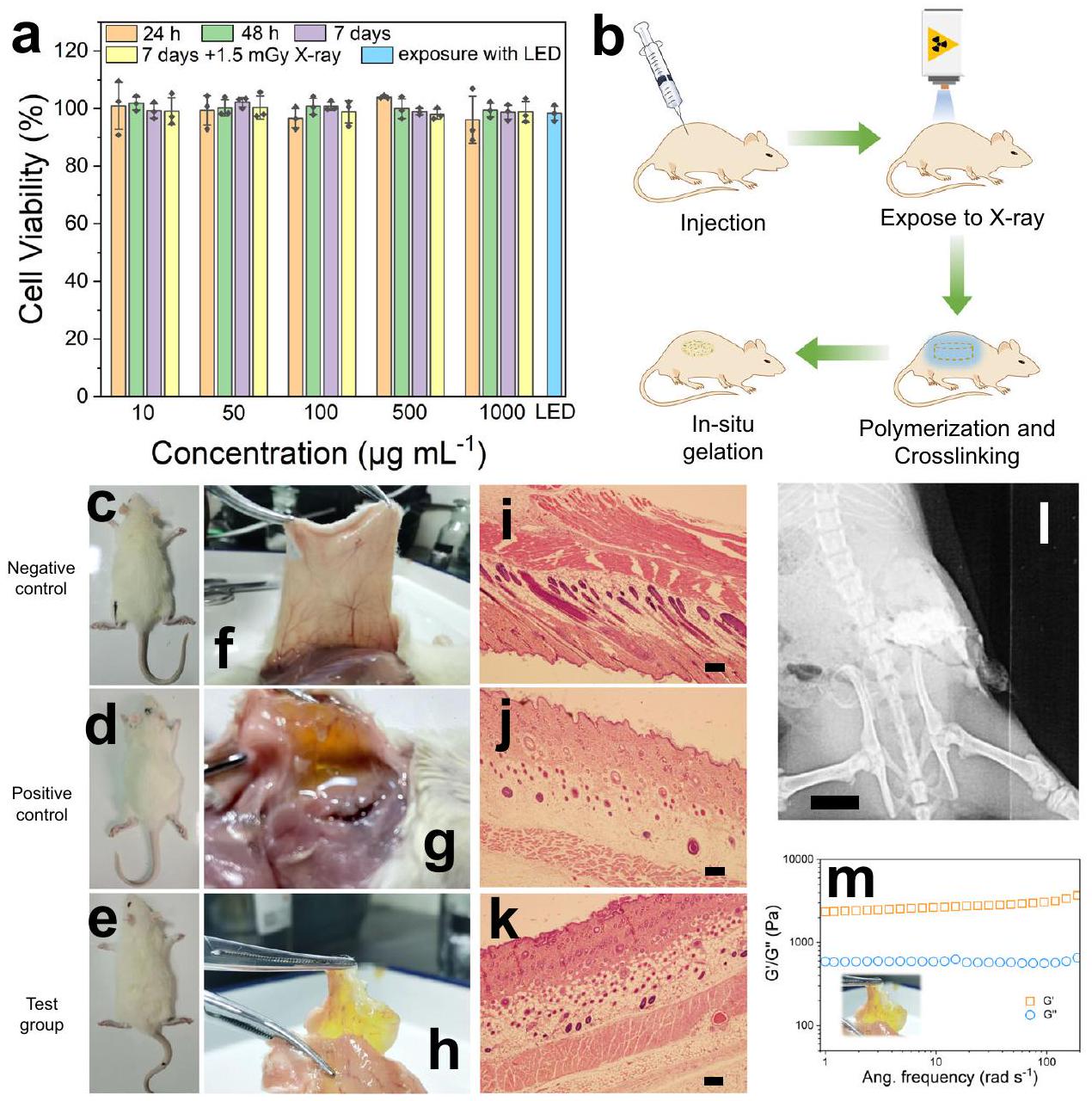

الشكل 5 | دراسات السمية الخلوية والتجليد في الجسم الحي. أ بيانات بقاء الخلايا في خلايا ليفية فئران L929 ( ). يتم تقديم البيانات كقيم متوسطة – الانحراف المعياري (SD). LED هو اختصار لثنائي الفينيل العضوي المضيء. لم يتم العثور على فرق ذو دلالة إحصائية بين مجموعة التحكم ومجموعات الاختبار. -قيم المجموعة لمدة 24 ساعة (من اليسار إلى اليمين): ، و -قيم المجموعة لمدة 48 ساعة (من اليسار إلى اليمين): ، و -قيم مجموعة 7 أيام (من اليسار إلى اليمين): ، و -قيم لمجموعة من -أشعة (من اليسار إلى اليمين): ، و -قيم مجموعة LED: 0.546. مخطط تخطيطي لعملية الجيلاتينية في الجسم الحي باستخدام إشعاع الأشعة السينية على منطقة الظهر (تيار الأنبوب: 100 مللي أمبير؛ جهد الأنبوب: 50 كيلو فولت؛ زمن التعرض: 50 مللي ثانية؛ الطاقة: 5.0 مللي أمبير-ثانية؛ مجال الرؤية (FOV): ; الارتفاع: 1.0 م). ج صورة فوتوغرافية للفأر في مجموعة التحكم السلبية قبل التشريح. د صورة فوتوغرافية للفأر في مجموعة التحكم الإيجابية قبل
صورة فوتوغرافية للفأر في مجموعة الاختبار قبل التشريح. صورة فوتوغرافية للفأر في مجموعة التحكم السلبية بعد التشريح. صورة فوتوغرافية للفأر في مجموعة التحكم الإيجابية بعد التشريح. صورة فوتوغرافية للفأر في مجموعة الاختبار بعد التشريح. أنسجة جلدية ملونة بصبغة الهيماتوكسيلين والإيوزين (H&E) من الفأر في مجموعة التحكم السلبية، مقياس الرسم: أنسجة جلدية ملونة بصبغة H&E من الجرذ في مجموعة التحكم الإيجابية، مقياس الرسم: أنسجة جلدية ملونة بصبغة H&E من الجرذ في مجموعة الاختبار، مقياس الرسم: (كل تجربة في تم تكرار ذلك 3 مرات بشكل مستقل مع نتائج مشابهة). 1 فيلم أشعة سينية لفئران حية بعد حقن أنابيب الهالوسيت النانوية المعتمدة على الفوسفور المتلألئ المستمر المرئي المنشط بالأشعة السينية ( ) تعليق، شريط القياس: الخصائص الريولوجية للهيدروجيل المتكون. الصورة المرفقة هي من الصورة الفوتوغرافية للفأر في مجموعة التحكم بعد التشريح.
المادة النانوية تظهر توهجا أخضر قويا وتألقا بعد الانتهاء، مما يؤدي بفعالية إلى تجلط الأنسجة العميقة. من المهم أننا نثبت توافق استراتيجيتنا داخل الهياكل العظمية السميكة، محققين اختراقا ملحوظا في الأنسجة العظمية بسمك يتجاوز 7 مم.
يمثل هذا العمل تقدمًا كبيرًا في هذا المجال، حيث يقدم نهجًا تحويليًا لتحقيق الربط الضوئي العميق في الأنسجة واختراق العظام. إن استخدام X-PLNPs كمصدر ضوء مستمر يوفر فرصًا لتشكيل الهيدروجيل بدقة وتحكم، متجاوزًا قيود الطرق الحالية. إن التنفيذ الناجح لاستراتيجيتنا يفتح آفاقًا للتطبيقات السريرية المستقبلية، لا سيما في مجالات إصلاح الأنسجة، والطب التجديدي، وهندسة الأنسجة العظمية. يظهر نظامنا إمكانيات للربط الضوئي العميق في الأنسجة واختراق العظام. علاوة على ذلك، تمتد إمكانيات هذه الطريقة إلى ما هو أبعد من التطبيقات العظمية. كما أنها قابلة للتطبيق في المجالات غير الطبية.
سيناريوهات، مثل إصلاح العيوب العميقة في المواد مثل الخرسانة، والسبائك، والمركبات، حيث تكون الطريقة الحالية المعتمدة على الضوء محدودة تتمتع هذه النتائج بتداعيات واسعة على التقدم في مختلف التطبيقات الكيميائية والبيولوجية الطبية. ستركز الدراسات المستقبلية على تطبيق نظام الربط المتقاطع المقترح على سيناريوهات تطبيق محددة من خلال تخليق المزيد من أنواع X-PLNPs ذات خصائص الإشعاع الضوئي المتنوعة. يتم تلخيص سيناريوهات التطبيق المحتملة (الشكل 7) على النحو التالي: من المتوقع أن تعمل الطباعة ثنائية أو ثلاثية الأبعاد غير الجراحية على إصلاح الأنسجة العميقة المعيبة أو التالفة في الموقع بطريقة محكومة مكانيًا، مما يمكن أن يتخلص من العمليات الجراحية. يمكن تحفيز X-PLNPs بواسطة الأشعة السينية قبل حقنها في العيب، ويمكن استخدام الإشعاع الناتج كمصدر ضوء نانوي لتحفيز عملية الشفاء للراتنجات الحساسة للضوء لإصلاح الأسنان، مما يفيد في كسر قيود العمق للراتنجات السنية المعالجة بالضوء المرئي، وتقليل وقت فتح الفم، وقد تكون تقنية مكملة واعدة للراتنجات السنية المعالجة بالضوء المرئي.
الشكل 6 | دراسات الجيلاتنة في نموذج عيب العظام. أ رسم تخطيطي للنموذج. تحتوي المحلول في الحقنة على بولي إيثيلين جليكول داي أكريلات (PEGDA) ، مجمع الكامفوركوينون والميثيل- -سيكلوديكسترين (MCD/CQ) (CQ: ، )، ثلاثي إيثانول أمين ( وأنابيب الهالويزيت النانوية المعتمدة على الأشعة السينية
الفوسفوريات المضيئة المستمرة المرئية ).
ب) مقطع مقطوع من نموذج عيب العظام بعد الإشعاع. ج) المادة القابلة للإزالة التي تشكلت داخل العظم. د) المقطع المقطوع بعد إزالة الهيدروجيل.
الخصائص الريولوجية للهيدروجيل المتكون حديثًا. اختبار السماكة.
الشكل 7 | ملخص لسيناريوهات التطبيق المحتملة لنظام الربط المتقاطع. أ إصلاح الأنسجة العميقة. ب إصلاح عيوب الأسنان العميقة. ج العلاج بالحقن على الأورام. د إصلاح عيوب الغضاريف.
لإصلاح العيوب العميقة. من المتوقع استخدام نظام الربط المتقاطع في العلاج بالانصمام داخل الأوعية للأورام الخبيثة. بعد حقن تدخلي دقيق في مواقع الأورام والتعرض لـ يمكن أن تحدث الجيلاتينية داخل أوعية الورم. يمكن أن تحقق الجيلاتينية تأثير العلاج بالانسداد وبالتالي تقمع النمو السرطاني بشكل فعال. قد يتم أيضًا تحقيق إصلاح عيوب الغضروف من خلال نظام الربط المتقاطع المقترح. يمكن التحكم في درجة الربط وسلوك التورم من خلال تغيير وقت الإشعاع وجرعات الأشعة السينية لتلبية متطلبات الخصائص الميكانيكية لاستخدام الغضروف.

طرق

بيان أخلاقي

تمت مراجعة البروتوكول الخاص بتجارب الحيوانات في هذه الدراسة والموافقة عليه من قبل لجنة الأخلاقيات ورفاهية الحيوان في جامعة خبي (رقم الموافقة: IACUC-2021XG008، التاريخ: مارس). 2021).

تركيب أنابيب الهالوسيت المشتقة من حمض الإيثيلينديامين تتراسيتيك

الـ HNTs- تم تحضيره عن طريق معالجة HNTs (22.0 جرام) ومادة خالية من الماء في تم تحريك الخليط وتسخينه في لمدة 48 ساعة. HNTs- تم الحصول عليه من خلال جمع المتبقي بعد التصديق. 1.08 جرام مجفف تم إضافة إلى محلول الماء الذي يحتوي على 1.35 جرام من EDTA-2Na. ثم تم نقل النانو معلق إلى دورق ذو عنق واحد سعة 150 مل وتسخينه عند مع التحريك المغناطيسي المتوتر لمدة 5 ساعات. بعد التبريد إلى درجة حرارة الغرفة، تم جمع الرواسب عن طريق الطرد المركزي في ثم تم غسلها بالإيثانول والأسيتون لثلاث دورات. تم تجميد الترسيب الناتج بواسطة النيتروجين السائل ثم تم تجفيفه في الفراغ. تم الحصول على المنتج HNTs-EDTA كصلب أبيض.

تركيب الفوسفوريات المنبعثة من اللمعان المستمر المرئي المعتمد على أنابيب الهالوسيت النانوية المنشّطة بأشعة إكس

تم وزن 1.70 جرام من HNTs-EDTA بدقة وأضيف إلى المحلول المائي الذي يحتوي على و مع نسبة المولات من تم تحريك النظام على مستوى منخفض لمدة 30 دقيقة لتحقيق تعليق متجانس. تمت إضافته إلى النظام ثم تم ضبط قيمة الرقم الهيدروجيني إلى 5.0 بواسطة حمض النيتريك. استمرت عملية التحريك لمدة 30 دقيقة أخرى. تم إدخال التعليق الناتج في مفاعل هيدروحراري بمعدل تعبئة قدره ثم تم تسخينه عند لمدة 24 ساعة. بعد التبريد إلى درجة حرارة الغرفة، تم جمع الرواسب عن طريق الطرد المركزي في ثم تم غسلها بالإيثانول والأسيتون لثلاث دورات. تم تجميد الترسيب الناتج بواسطة النيتروجين السائل ثم تم تجفيفه في الفراغ. المنتج HNTs@YF تم الحصول عليه كصلب أبيض.

تحضير المحفز الضوئي

باختصار، تم إضافة كمية زائدة من الكامفوركوينون الصلب إلى الميثيل- محاليل ميثانول السيكلوديكسترين، تلاها تعليق تم تحريكه وتطبيق الموجات فوق الصوتية في درجة حرارة الغرفة لمدة 0.5 ساعة. ثم تم تحريك المحلول لمدة 24 ساعة أخرى. بعد ذلك تم تصفيته من خلال تم تجميد الحل الناتج وتجفيفه للحصول على المنتج الصلب الأصفر الباهت MCD/CQ.

دراسة الجيلاتنة في المختبر

HNTs@YF تم تعليقها في محلول مائي ) يحتوي على PEGDA ( ), MCD/CQ (CQ: ) وثلاثي إيثانول أمين ( تم إغلاق الخليط في قوارير زجاجية ووضعها على
المنصة أمام مصدر الأشعة السينية ( تم وضع نسيج حيواني بسمك 2.0 سم بين مصدر الأشعة السينية والقارورة. مدة الإشعاع الكلية هي 10 دقائق.

زراعة الخلايا

تم استخدام خلايا سرطان عنق الرحم البشرية (HeLa) وخلايا الألياف العضلية للفأر 1929 في هذه الدراسة، والتي تم شراؤها من الأكاديمية الصينية للعلوم الطبية، كلية بكين للطب (رقم الكتالوج: 1101HUM-PUMCO00011) ومن بنك الخلايا التابع للأكاديمية الصينية للعلوم في شنغهاي (رقم الكتالوج: BFN60805937)، على التوالي. تم الحفاظ على الخلايا في وسط دلبوكو المعدل من إيغلي (DMEM) وتم تزويدها بـ مصل الجنين البقري (FBS) داخل بيئة رطبة ) يحتوي على 5% و مضادات حيوية بنسلين/ستربتوميسين.

دراسة السمية الخلوية

تم زراعة خلايا هيلا في صفيحة 96 بئر خلايا ) ثم تم حضنه مع في مع التركيز يتراوح من 10 إلى . بعد 12 و 24 و 48 ساعة، محلول MTT ( ، ) تم إضافة إلى كل بئر، وتمت متابعة عملية الحضانة لمدة 4 ساعات. ثم تم إزالة الوسط و تم إضافة DMSO. بعد الخلط الجيد، تم قياس امتصاص كل بئر عند 490 نانومتر بواسطة جهاز قراءة الميكرو بلايت ELX-800 (قارئ ELISA). تم استخدام الآبار التي لم تُضاف إليها عينات كتحكم فارغ. تم حساب نسبة حيوية الخلايا (%) من خلال نسبة امتصاص الاختبار إلى التحكم. دقيق تم حساب قيمة – بناءً على اختبار المقارنات المتعددة توكي ANOVA أحادي الاتجاه.
حيوية الخلايا لـ مع التركيز يتراوح من 10 إلى لـ وتم تقييم 7 أيام باستخدام خلايا الفيبروبلاست الفأرية L929 باتباع طريقة MTT مشابهة للحالة السابقة. تم التحقيق في تأثير إشعاع الأشعة السينية على بقاء الخلايا من خلال وضع لوحة 96 بئر مليئة بالخلايا مع إضافة HNTs@YF. مع التركيز يتراوح من 10 إلى تحت جهاز تحديد الأشعة السينية AL01C II (النوع: 5234954؛ الرقم التسلسلي: 7597؛ تيار الأنبوب: 100 مللي أمبير؛ جهد الأنبوب: 50 كيلو فولت؛ زمن التعرض: 50 مللي ثانية؛ الطاقة: 5.0 مللي أمبير في الثانية؛ مجال الرؤية: ; الارتفاع: 1.0 م ) عند بجرعة إجمالية قدرها 1.5 مللي غراي، مماثلة لتلك المستخدمة في دراسات الجيلاتين في الجسم الحي. ثم تم معالجة صفيحة الـ 96 بئر كما هو معتاد لمدة 7 أيام. لفحص تأثير الضوء المرئي على حيوية الخلايا، تم تعريض صفيحة الـ 96 بئر المملوءة بالخلايا لمصباح LED أخضر لمدة ساعة واحدة، والذي يمكنه إصدار ضوء بكثافة أعلى بكثير من اللمعان الناتج عن HNTs@YF3. تحت الأشعة السينية. ثم تم معالجة صفيحة الـ 96 بئر كما هو معتاد لمدة 7 أيام. تم عزل مجموعات التحكم عن الأشعة السينية أو ضوء LED بواسطة لوحة رصاص. تم فحص حيوية الخلايا باستخدام نفس طريقة MTT كما في خلايا هيلا. دقيق تم حساب قيمة – بناءً على اختبار المقارنات المتعددة توكي ANOVA أحادي الاتجاه.

دراسة الجيلاتينية في الجسم الحي

فئران سبرايج-داولي الذكور تم شراء الفئران (عمرها أسابيع) وفقًا للبروتوكولات المعتمدة من مركز الحيوانات التجريبية في مقاطعة خبي، شيجياتشوانغ، الصين. تم مراجعة البروتوكول والموافقة عليه من قبل لجنة الأخلاقيات ورفاهية الحيوان في جامعة خبي (رقم الموافقة: IACUC-2021XG008، التاريخ: 11 مارس 2021). تم إطعام فئران سبرايج-داولي بالطعام العادي وتوفير كمية كافية من الماء. تم وضعها في أقفاص بلاستيكية قياسية تحت درجة حرارة معينة. تم تقسيم فئران سبرايج-داولي عشوائيًا إلى مجموعة التحكم السلبية ( )، مجموعة التحكم الإيجابية ( ) ومجموعة الاختبار ( تم صيام جميع الفئران لمدة 12 ساعة قبل التجارب. تم الاحتفاظ بالفئران في مجموعة التحكم السلبية كما هو معتاد دون أي علاج آخر. بالنسبة لمجموعة التحكم الإيجابية، تم تعليق في محلول مائي يحتوي على PEGDA و MCD/CQ و triethanolamine ثم تم حقنه في ظهر الفئران ( ). بالنسبة لمجموعة الاختبار، تم حقن تعليق HNTs@YF3: Tb أيضًا في الفئران بنفس الطريقة. تم تثبيت الفئران على لوح خشبي للفئران ثم تعرضت لأشعة X عبر
كوليماتور أشعة X Collimalor AL01C II. ثم تم علاج الفئران كما هو معتاد. بعد 30 دقيقة، تم التضحية بأحد الفئران من كل مجموعة بواسطة مخدر وتم تشريحه. تم التحقيق بعناية في مواقع الحقن. تم ترك الفئران الأخرى في مجموعة التحكم الإيجابية ومجموعة الاختبار سليمة. في اليوم السابع، تم التضحية بجميع الفئران بواسطة مخدر وتم تشريحها. تم جمع أنسجة الجلد من مواقع الحقن، وثبتت في 10% فورمالين، وتمت معالجتها بشكل روتيني إلى بارافين، وتم صبغها بصبغة الهيماتوكسيلاين والإيوزين (H&E) وتم فحص علم الأمراض بواسطة كاميرا ميكروسكوب أوليمبوس DP 72.

نموذج عيب العظام

تم استخدام قطعة واحدة من عظم البقر، تم شراؤها من شركة Alibaba Co. Ltd.، لإنشاء نموذج عيب العظام. تم تنظيف العظم وقطعه إلى قطعتين في المنتصف، وتم استخدام واحدة منها في مزيد من الاستخدام وغمرها في ماء منزوع الأيونات لمدة 30 دقيقة. تم إزالة الأنسجة الداخلية في موقع الفتحة بواسطة مثقاب وملاقط لتوفير ثقب بعمق حوالي 5 سم مع ثقب صغير بحجم حوالي 2 مم على جانب الثقب. تم غسل العظم المعالج بعناية بماء منزوع الأيونات. ثم تم إغلاق الجزء العلوي من الثقب بصفائح رصاصية لتوفير نموذج عيب العظام.

ملخص التقرير

تتوفر معلومات إضافية حول تصميم البحث في ملخص تقرير Nature Portfolio المرتبط بهذه المقالة.

توفر البيانات

البيانات التي تم إنشاؤها في هذه الدراسة متاحة في ملف المعلومات التكميلية / بيانات المصدر. تتوفر مجموعة الصور الكاملة من المؤلف المراسل عند الطلب. يتم توفير بيانات المصدر مع هذه الورقة.
